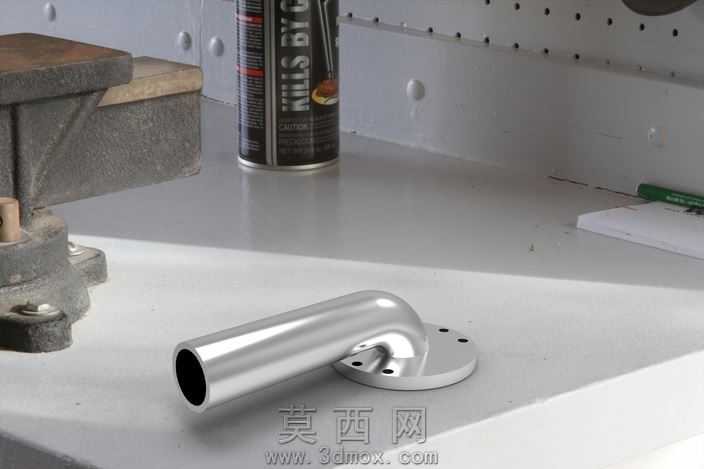

带法兰底座90度弯式金属管路连接件

车间里常见的薄壁弯管接件，最容易出问题的从来不是弯管段本身，而是法兰盘和管身衔接的直角过渡区。很多现场跑冒滴漏的故障，拆开看都是过渡位置应力集中，加上焊接时热影响区延展不够，设备运行带振动的话，用不了半年就会出现微裂纹。这款弯接件在做结构处理的时候，特意把法兰和管身的衔接位置做了内凹圆弧过渡，没有留尖锐的直角接缝，不管是后续做抛光处理还是焊接堆焊，都不会出现应力死角。法兰盘上的安装孔做了微小的沉头倒角，不是直上直下的通孔，现场拧固定螺栓的时候，不会因为孔口的毛刺刮伤螺栓螺纹，也能抵消一部分安装面的平面度误差，哪怕安装基座有0.1mm左右的平面差，螺栓锁紧后也不会把法兰盘别出内应力。管身的折弯段没有做等壁厚处理，折弯外侧的壁厚比内侧薄0.2mm，这是特意留的加工余量——弯管成型的时候外侧受拉会自然减薄，提前预留这个差值，成型后整个管壁的厚度就能保持均匀，不会出现外侧过薄承压不够、内侧堆料起皱的问题。管端的切口做了15度的内倒角，现场接硬管的时候不用再额外修磨管口，套密封圈的时候也不会刮坏胶圈唇边，能省不少现场装配的时间。法兰盘的背面和安装面接触的位置，做了一圈0.05mm的凸台，不用整个法兰面都做精加工，只需要精磨这圈凸台就能保证密封效果，既减少了精加工的面积，降低加工成本，还能避免法兰面大面积接触时因为平面度不够出现的密封缝隙。金属表面做了镜面抛光处理，不是为了好看，这种光滑表面不容易积留积液和粉尘，用在有洁净要求的管路场景里，不会因为表面粗糙残留介质造成污染。折弯处的曲率半径做了1.5倍管径的设定，这个数值是经过反复验证的，既不会因为曲率太小造成管内流体阻力陡增，也不会因为曲率太大占用过多安装空间，在紧凑的设备安装位里也能顺利布置。法兰上的安装孔位置度公差控制在0.08mm以内，现场替换旧件的时候不用重新扩孔调整，直接对准螺栓孔就能装，适配性很强。
