通风散热格栅面板三维结构设计

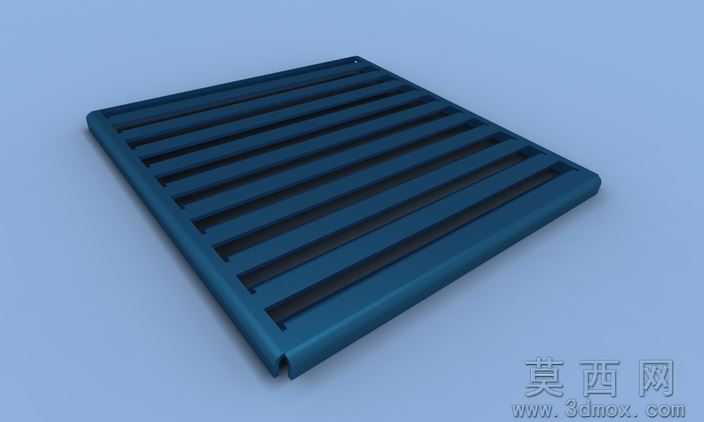

该作品为通风散热类格栅面板的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以矩形基准面绘制面板整体外轮廓，通过拉伸凸台命令生成基础板体，板体边缘做了卷边折弯处理，既提升整体结构刚性，也能避免安装使用过程中锐边划伤的问题。面板主体的通风槽采用线性阵列的方式排布，每一条通风槽都通过拉伸切除命令生成，槽体的倾斜角度经过反复调整，在保证通风通流面积足够的同时，也能阻挡大体积异物直接进入设备内部，兼顾通风性能与防护效果。材质渲染阶段选用哑光深蓝色金属漆材质，模拟常规钣金喷塑的表面质感，调整材质的粗糙度参数至合适区间，避免渲染效果出现过度反光的失真问题，同时为场景添加柔和的漫射光源，搭配浅蓝纯色背景，将面板的结构细节、折弯弧度、槽体排布清晰呈现出来。结构设计上充分考虑实际生产的工艺可行性，所有折弯处的圆角半径都匹配常规钣金折弯的工艺参数，槽体的切除间隙预留了钣金加工的公差余量，无需额外做工艺补正即可直接对接生产下料。整体设计思路围绕通风散热的核心功能展开，在满足功能需求的前提下尽可能简化结构，减少不必要的特征，既降低建模复杂度，也能提升后续生产加工的效率，这类面板可广泛适配各类需要通风散热的设备柜体、通风口位置，具备较强的通用适配性。
