工业用金属线圈螺母三维结构设计

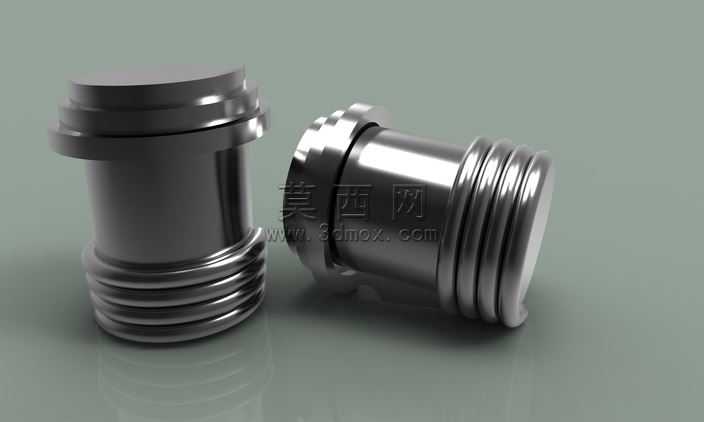

本作品为工业紧固件领域的线圈螺母三维建模设计，建模过程依托主流三维机械设计软件完成，整体遵循机械紧固件的通用设计规范，兼顾零件的装配适配性与结构合理性。建模阶段首先梳理线圈螺母的功能定位，该零件主要用于带线圈组件的螺纹连接场景，需要同时满足螺纹旋合的紧固需求与线圈部件的限位、防护需求，因此在结构上做了针对性的分区设计。整体建模采用参数化草图驱动的方式，先绘制零件的轴向截面轮廓，通过回转特征生成零件的基体结构，保证整体同轴度符合机械加工的精度要求。零件一端设计为多圈连续的外螺纹结构，建模时严格按照标准螺纹的牙型、螺距参数生成螺旋线，通过扫掠特征完成螺纹牙的构建，确保螺纹部分能够与对应规格的内螺纹件实现顺畅旋合，螺纹尾部做了自然收尾处理，避免应力集中问题。零件中部为光滑的圆柱筒体结构，作为线圈的容纳安装位，筒体壁厚经过合理测算，既保证足够的结构强度，又控制零件整体重量，筒体与螺纹段的衔接位置设计有环形凸台，一方面作为线圈安装的轴向定位面，另一方面提升衔接位置的结构强度，避免装配受力时出现断裂风险。零件另一端设计为带防滑棱的端盖结构，端盖外径略大于筒体，表面做了等距分布的环形凹槽设计，既可以作为手动旋拧时的防滑结构，也能够在端盖与筒体衔接处形成密封槽位，适配密封垫圈的安装，满足部分场景下的密封防护需求。材质与渲染阶段，为还原金属五金零件的真实质感，选用了高强度镀锌钢材作为材质基底，调整材质的金属度、粗糙度参数，还原镀锌金属表面略带哑光的金属光泽，同时在零件的棱边位置做了微小的倒角处理，既符合机械加工的工艺要求，避免锐边割手的问题，也让渲染效果更贴近真实量产零件的状态。渲染时采用柔和的工业产品布光方案，通过多角度的柔光照射，清晰展现零件各部分的结构细节，包括螺纹的牙型轮廓、筒体的表面质感、端盖的凹槽纹理，同时添加了柔和的环境反射效果，让金属材质的表现更加真实自然。整体设计过程中充分考虑了零件的实际加工可行性，所有结构特征均符合常规五金车削加工的工艺要求，没有出现无法加工的倒扣、薄壁等不合理结构，各部分尺寸参数经过装配校验，能够与对应规格的螺栓、线圈组件实现完美适配，可直接用于机械装配的虚拟仿真、产品展示以及加工工艺的前期验证工作。
