机加工工位固定用机械虎钳结构设计

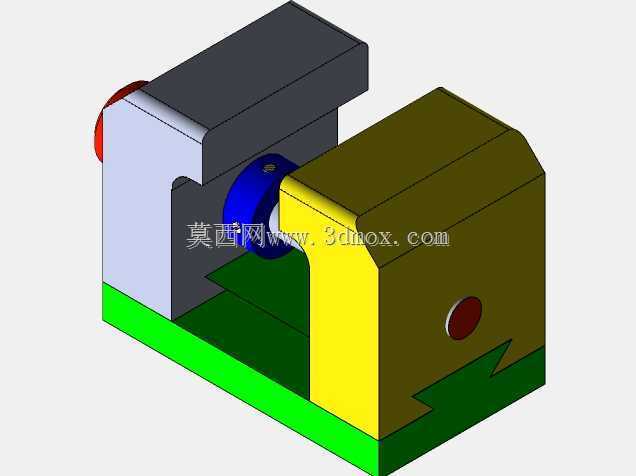

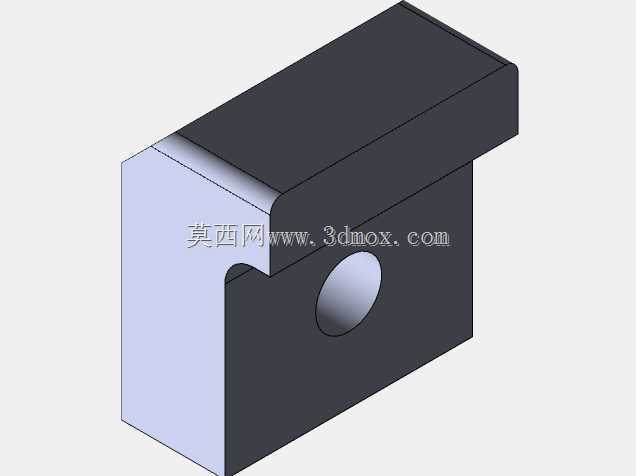

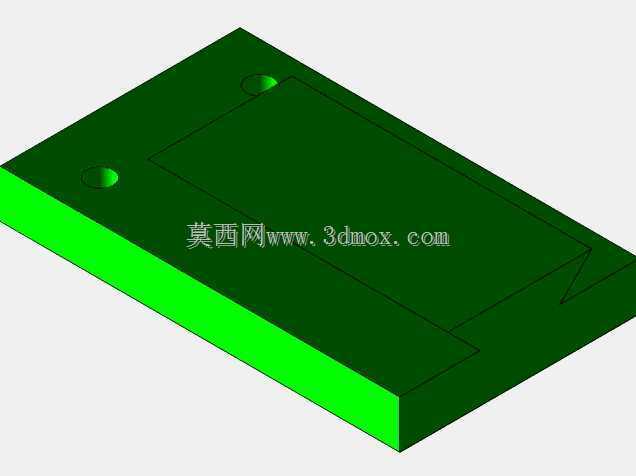

　　在常规机械加工、小型零件装配、试样检测工位上，这类机械虎钳是出镜率极高的基础工装，核心作用是通过稳定的夹持力锁定工件位置，避免加工、检测、装配过程中工件出现位移、窜动，保障工序精度。不同于重型机用虎钳的大吨位夹持设计，这款虎钳的结构更偏向小型精密工位适配，整体采用C型开式框架布局，固定钳身与活动钳身的配合面做了贴合导向设计，活动钳身沿底座导向面做直线进给，不会出现夹持偏摆。从结构细节来看，固定钳身集成在底座一侧，与底座的绿色安装基面为一体化结构设计，安装基面预留了标准的工位安装孔位，可直接通过T型螺栓固定在铣床工作台、检测平台、装配工位台面上，安装边界适配多数小型加工设备的工作台T型槽间距，不需要额外做转接板适配。

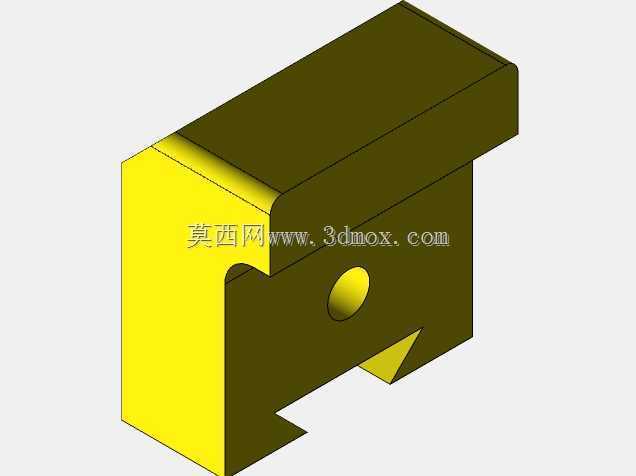

　　活动钳身的驱动端设置在固定钳身的侧部，通过旋转驱动部件带动活动钳身沿导向面平移，夹持行程覆盖常规小型零件的装夹尺寸范围，钳口部位做了可更换式的贴合面设计，可根据被夹持工件的材质更换软钳口、硬钳口或者异形钳口，避免夹伤工件表面，也能提升异形工件的夹持稳定性。设计过程中优先考虑了夹持刚性，钳身主体采用厚实的箱型结构，避免夹持受力时出现钳口上扬的问题，导向面的长度做了加长处理，活动钳身伸出最大行程时，仍有足够的导向配合长度，不会出现翘头、偏斜的情况。底座的安装基面做了平面度公差控制，安装后钳身的导向面与工作台面的平行度、垂直度都能满足常规机加工的装夹精度要求，不需要额外做过多的校准工作。在实际应用场景中，这类虎钳除了用于小型铣床、

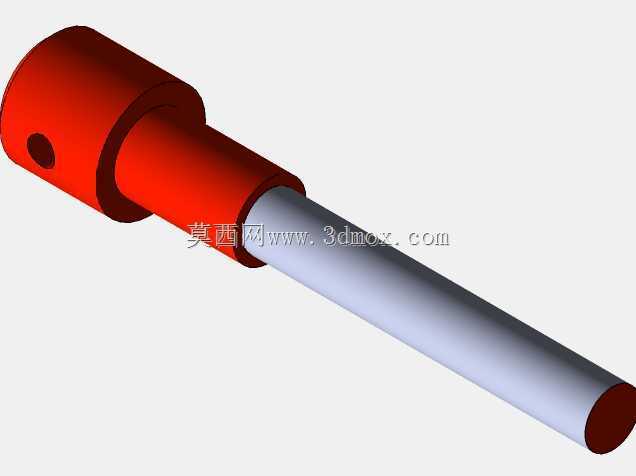

　　钻床的工件装夹，也可用于钳工手工修配、零件尺寸检测、小型组件压装等工位，夹持力可通过驱动端的旋转力矩控制，针对薄壁零件、软质材质零件可调整夹持力避免夹变形，针对钢质、硬质合金零件可加大夹持力矩保障装夹牢固。钳身的外露部件做了防磕碰的倒角处理，活动钳身与固定钳身的配合间隙做了可调设计，长期使用出现磨损后可通过调整镶条补偿间隙，维持夹持精度，不需要整体更换钳体。驱动螺杆的部位设置了防尘结构，避免加工产生的切屑、粉尘进入螺纹配合面，延长驱动部件的使用寿命，日常维护只需要定期在导向面、螺纹部位加注润滑脂即可，维护成本极低。从安装适配性来看，整体外形尺寸紧凑，不会占用过多工作台面空间，在多工位排布的小型加工单元中，可并排安装多台同规格虎钳，

　　实现多工件同步装夹加工，提升工位利用率。钳身的侧面预留了定位基准面，可配合工位上的定位块实现快速定位安装，减少每次换型后的校准时间。不同于液压、气动类的自动夹持虎钳，这款纯机械结构的虎钳不需要外接动力源，不受工位气源、液压源的布局限制，可灵活布置在各类手动、半自动工位上，适配性更强，故障点也更少，适合长期在多粉尘、多切削液的加工环境中使用。
