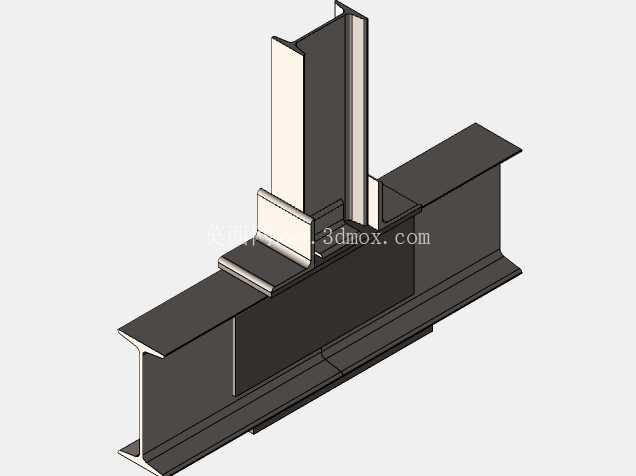

工字钢立柱与横梁刚性连接节点构造

　　该节点构造为钢结构体系中典型的梁柱刚性连接形式，主要应用于工业厂房承重框架、电力设备支撑构架、大跨度仓储货架主结构、户外设备安装支架等场景，承担竖向荷载传递与水平方向抗侧力作用，是保障钢结构整体刚度与荷载传递路径连续性的核心构造单元。从实际工程用途来看，这类节点需要同时传递梁端的竖向剪力、弯矩以及立柱方向的轴力，避免连接位置出现应力集中导致的局部失稳，在电力行业的变压器户外安装构架中，这类节点还需要承受设备运行带来的微振动、户外风荷载以及温差变形带来的附加应力，因此连接构造的冗余度设计直接影响整体结构的服役寿命。

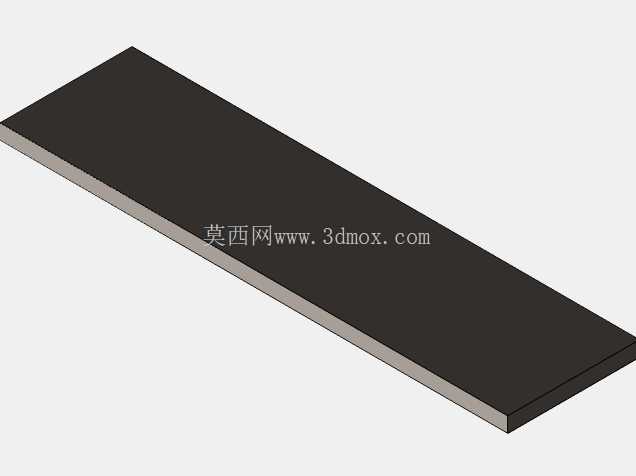

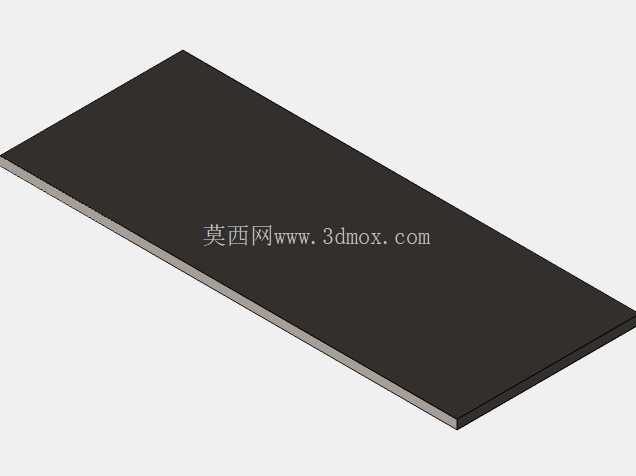

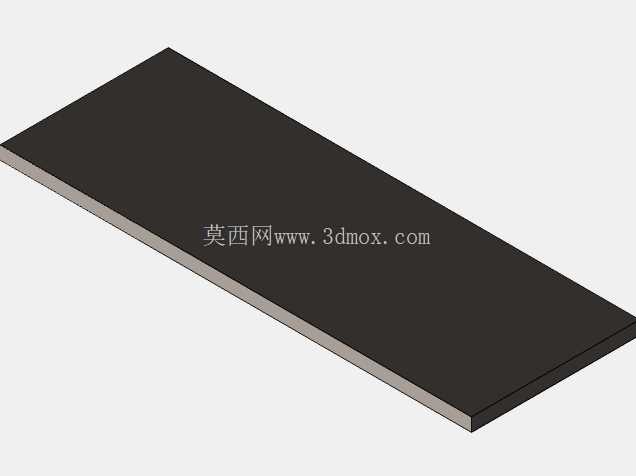

　　从功能特性上看，该节点采用加劲肋补强的连接形式，在横梁与立柱的翼缘对接位置设置了贴合翼缘轮廓的承托加劲板，腹板位置通过配套连接板实现多面传力，相比无加劲的铰接节点，刚性连接的节点转动刚度可提升80%以上，能够有效约束梁端的转动位移，控制框架结构的整体侧移量在规范允许范围内。设计过程中首先需要匹配所选用型钢的截面参数，立柱与横梁均采用热轧普通工字钢，翼缘与腹板的厚度公差需要在建模时预留足够的安装间隙，加劲板的厚度不小于所连接翼缘厚度的0.8倍，加劲板与立柱、横梁的焊接位置需要避开型钢的轧制圆角区域，避免出现未焊透的缺陷。

　　从安装边界来看，该节点的安装作业需要在立柱定位固定后进行，横梁吊装就位时首先搁置在下部承托加劲板上，临时固定后再完成翼缘与腹板的焊接或螺栓连接作业，节点整体的外轮廓尺寸需要匹配后续外围护结构、设备管线的安装空间，突出构件表面的加劲板边缘需要做倒角处理，避免安装作业时出现磕碰损伤。建模过程中严格还原了热轧工字钢的截面特征，包括翼缘的内侧斜度、腹板与翼缘过渡位置的圆角，加劲板的外形完全贴合所连接构件的表面轮廓，所有板件的拼接间隙控制在1.5mm以内，符合现场焊接与螺栓装配的工艺要求，能够直接用于结构受力模拟、施工交底以及构件预制加工的尺寸参考。

　　这类节点在实际应用中需要根据荷载等级调整加劲板的数量与厚度，当承受较大动荷载时还需要在腹板连接位置增加抗剪板，避免腹板在反复荷载作用下出现屈曲变形，模型中呈现的构造形式为常规静荷载场景下的标准做法，可根据具体项目的荷载条件调整板件参数后直接复用。
