基于PID控制的水平梁自平衡实验装置

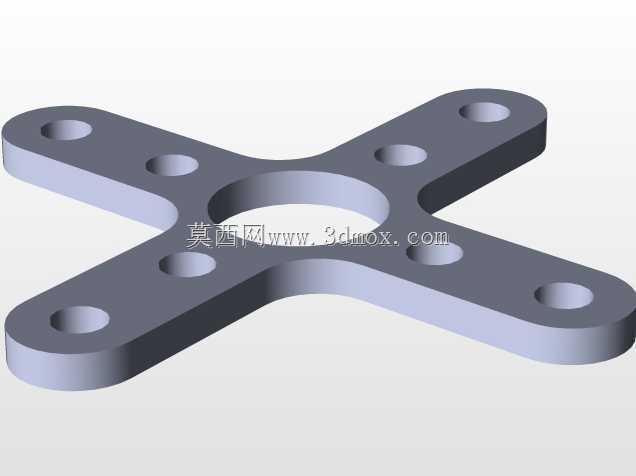

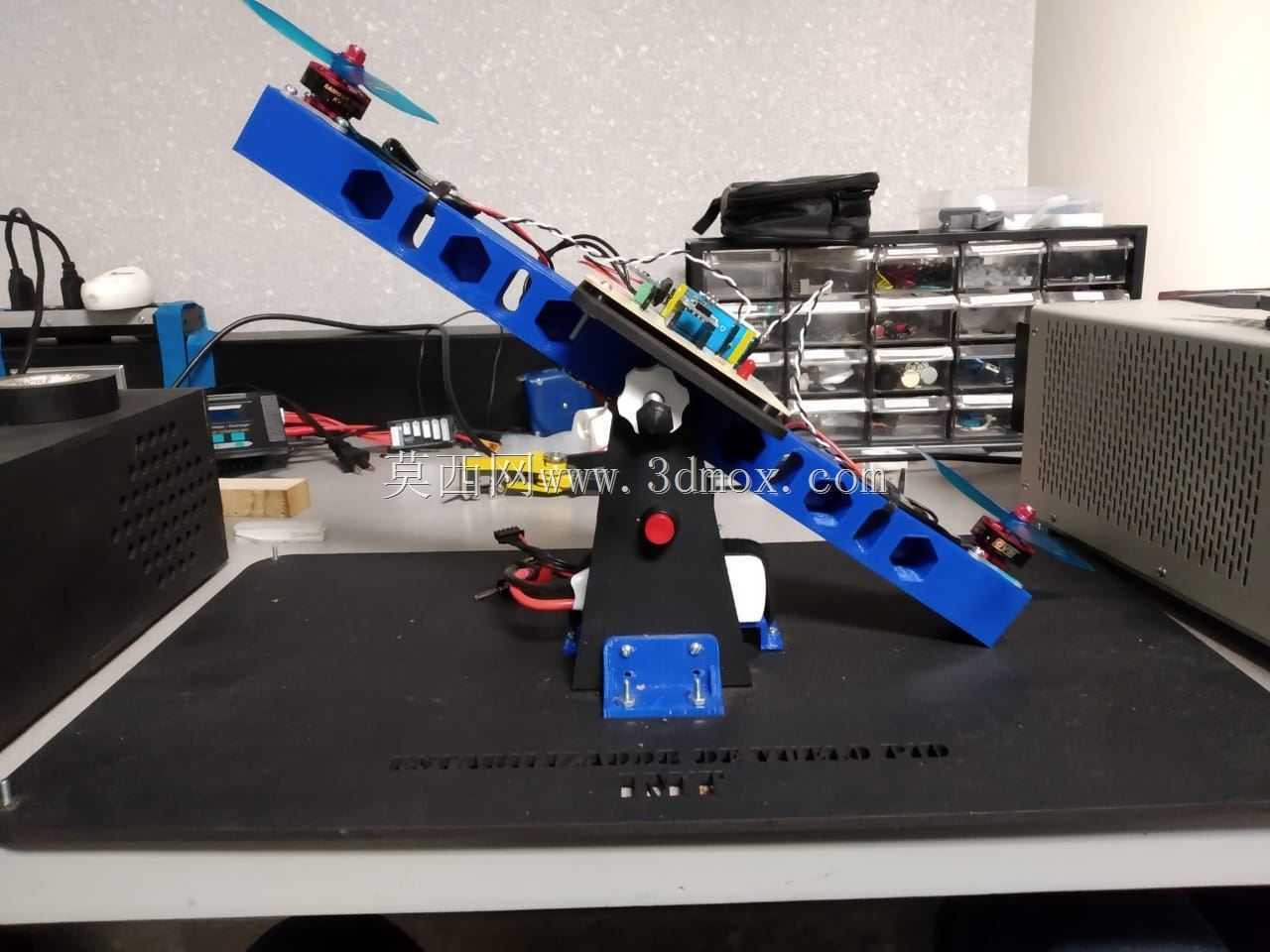

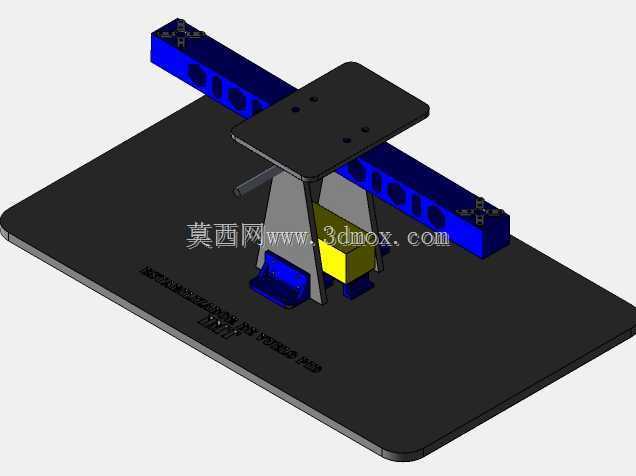

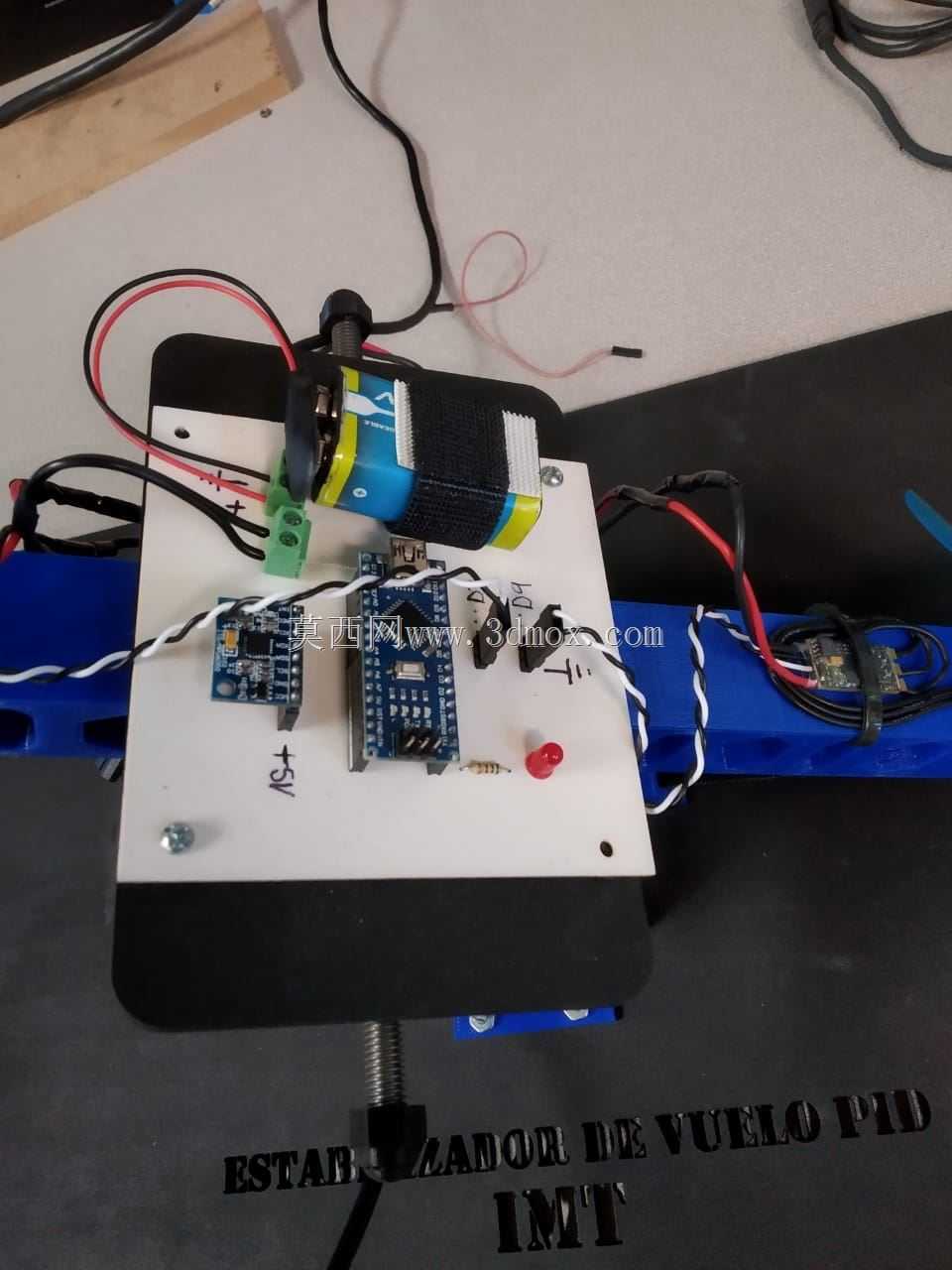

　　这套水平梁平衡装置主要面向自动控制原理的实验教学场景，可在高校实验室、科创实训空间中完成经典PID算法的参数整定、姿态闭环控制效果验证等实操任务，替代传统的倒立摆实验装置，降低控制类实验的硬件搭建门槛，让学习者能直观观测比例、积分、微分三个参数对系统响应速度、稳态误差、超调量的实际影响。装置核心功能是通过实时采集梁体的倾斜角度与角速度数据，动态调整无刷电机的输出力矩，让横跨在支架上的水平梁始终保持水平平衡状态，即使受到外力瞬时扰动，也能在数百毫秒内快速回到平衡位置，完整呈现闭环控制系统的动态调节过程。从结构设计逻辑来看，整套装置采用分层模块化的设计思路，底部是整块MDF材质激光切割成型的安装底板，板面预留了所有结构件的定位安装孔位，

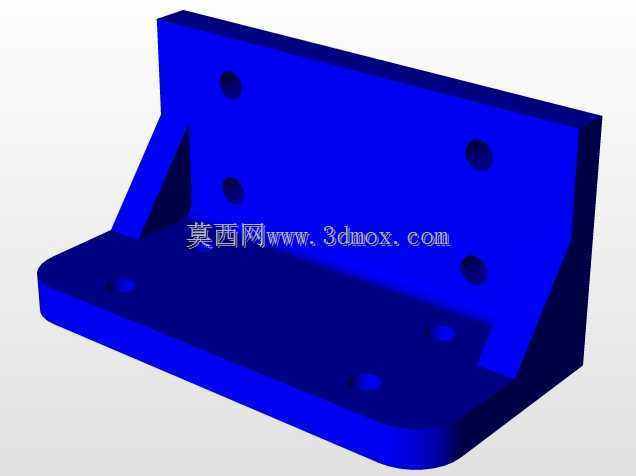

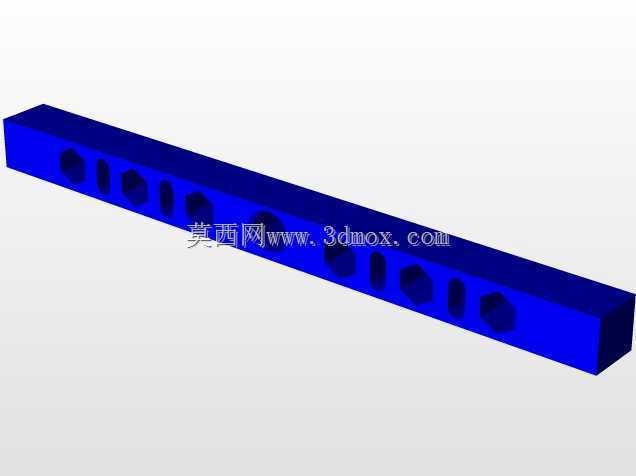

　　不需要额外的划线定位工序，装配时直接通过紧固件就能完成各部件的固定，底板边缘做了圆角处理，避免实验操作过程中尖锐边角划伤操作人员。底板上方的支撑立柱采用三角加强结构，立柱与底板、顶部安装平台的连接位置都做了加厚处理，能承受梁体快速摆动时产生的侧向冲击力，避免支架在装置运行过程中出现共振晃动。横跨在支架上的水平梁主体采用PLA材质3D打印成型，梁体内部预留了走线槽与电子元器件的安装腔，主控板、惯性测量单元、电机驱动模块都可以嵌入梁体内部，不会因为外置线路的拉扯影响梁体的转动惯量，保证控制算法的调试精度。梁体两端预留了可拓展的配重安装位，实验过程中可以通过增减配重来改变梁体的总重量与转动惯量，测试不同负载下PID参数的适配范围，

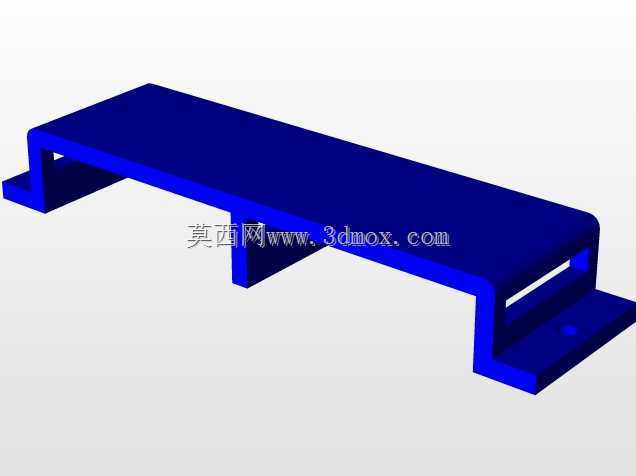

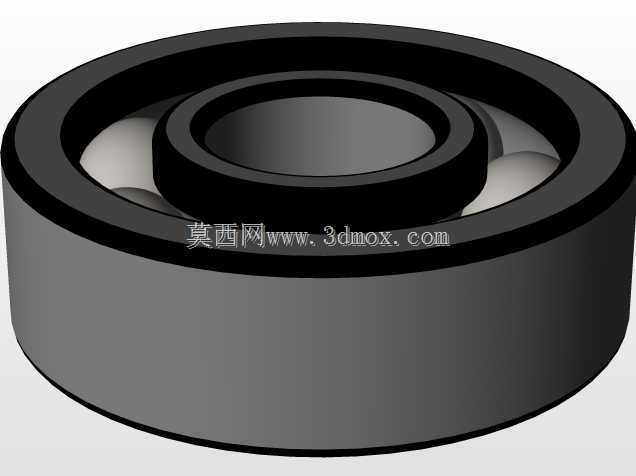

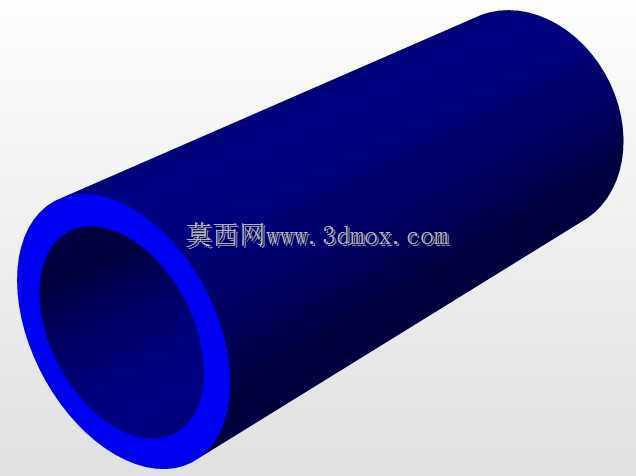

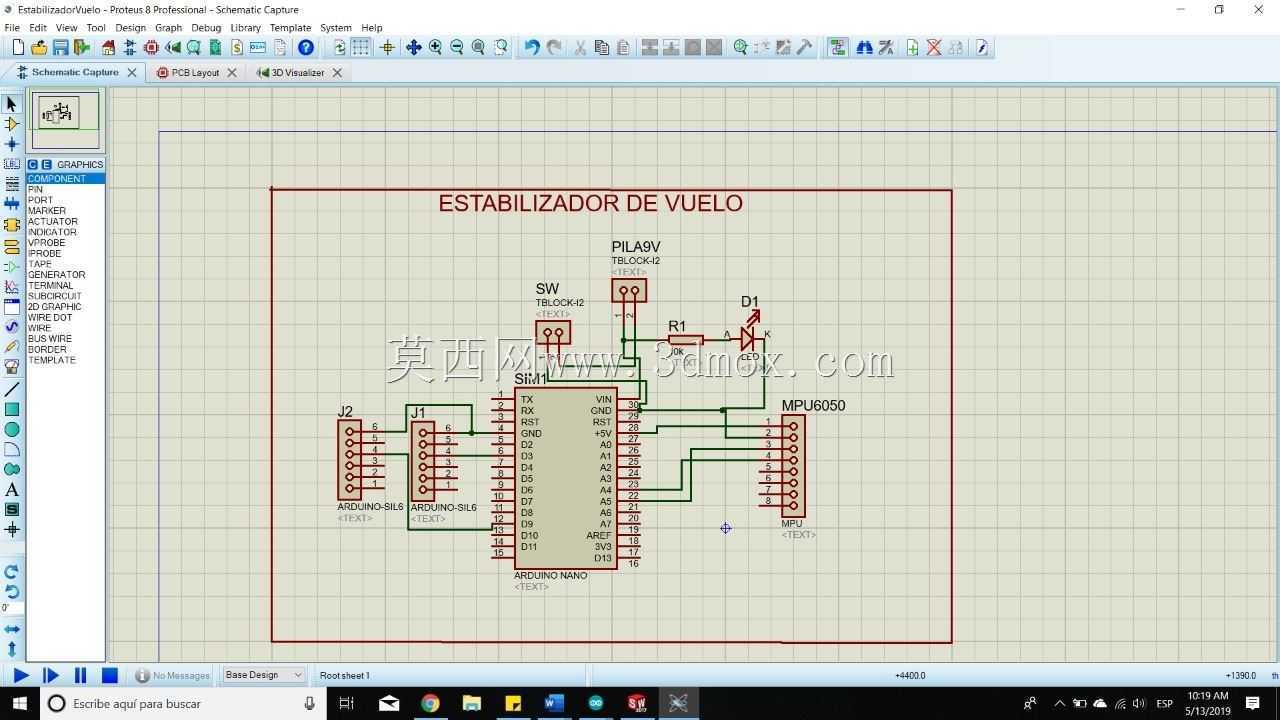

　　满足不同难度的实验教学需求。梁体中部的转动副采用低阻尼的铰接结构，转动过程中没有多余的卡滞与旷量，能真实反馈控制输出的实际效果，不会因为机械结构的额外阻力掩盖参数整定的问题。安装边界方面，整套装置的底板长宽尺寸控制在400mm*300mm以内，水平梁的总长度为350mm，平衡状态下整体高度为220mm，不需要占用太大的桌面空间，普通的实验台就能放置使用；底板上的安装孔位按照标准的铝型材孔距设计，后续如果需要拓展视觉识别模块、外力扰动施加机构，不需要重新加工底板，直接利用现有孔位就能完成拓展部件的安装。硬件选型上，惯性测量单元布置在梁体的转动中心位置，能最大程度降低离心加速度对角度测量数据的干扰，采集到的倾斜角度数据通过I2C总线传输给主控单元，主控单元完成PID运算后输出PWM信号给无刷电机驱动板，驱动安装在梁体下方的无刷电机输出调整力矩，整套控制回路的采样频率设置在100Hz，既能保证控制的实时性，也不会因为采样频率过高导致主控单元算力不足。结构件的加工工艺拆分也充分考虑了个人制作与小批量试制的可行性，所有蓝色的结构部件都采用FDM工艺3D打印，打印层厚设置为0.2mm就能满足装配精度要求，不需要做后续的打磨处理；黑色的底板与顶部平台采用CO2激光切割MDF板加工，切割精度能控制在0.1mm以内，加工完成后直接就能装配，不需要额外的表面处理。梁体上的电机安装位做了快拆设计，

　　更换不同扭矩的无刷电机时只需要松开两个紧固件就能完成替换，方便测试不同动力配置下的系统控制特性。在实际使用过程中，这套装置除了完成基础的PID控制实验外，还可以作为模糊控制、自适应控制等先进控制算法的验证平台，使用者只需要改写主控单元中的控制算法代码，不需要改动机械结构就能完成不同控制策略的效果对比。装置的走线全部隐藏在结构件内部，既避免了转动过程中线路缠绕的问题，也让整体外观更加整洁，适合在教学展示、科创竞赛演示等场景使用。支撑立柱与梁体之间预留了足够的摆动间隙，梁体在正负30度的倾斜范围内都不会与支架发生干涉，给控制算法的调试留出了足够的安全余量，不会因为参数设置不当导致梁体撞击支架造成结构损坏。
