带按压式瓶盖的便携储水瓶结构设计

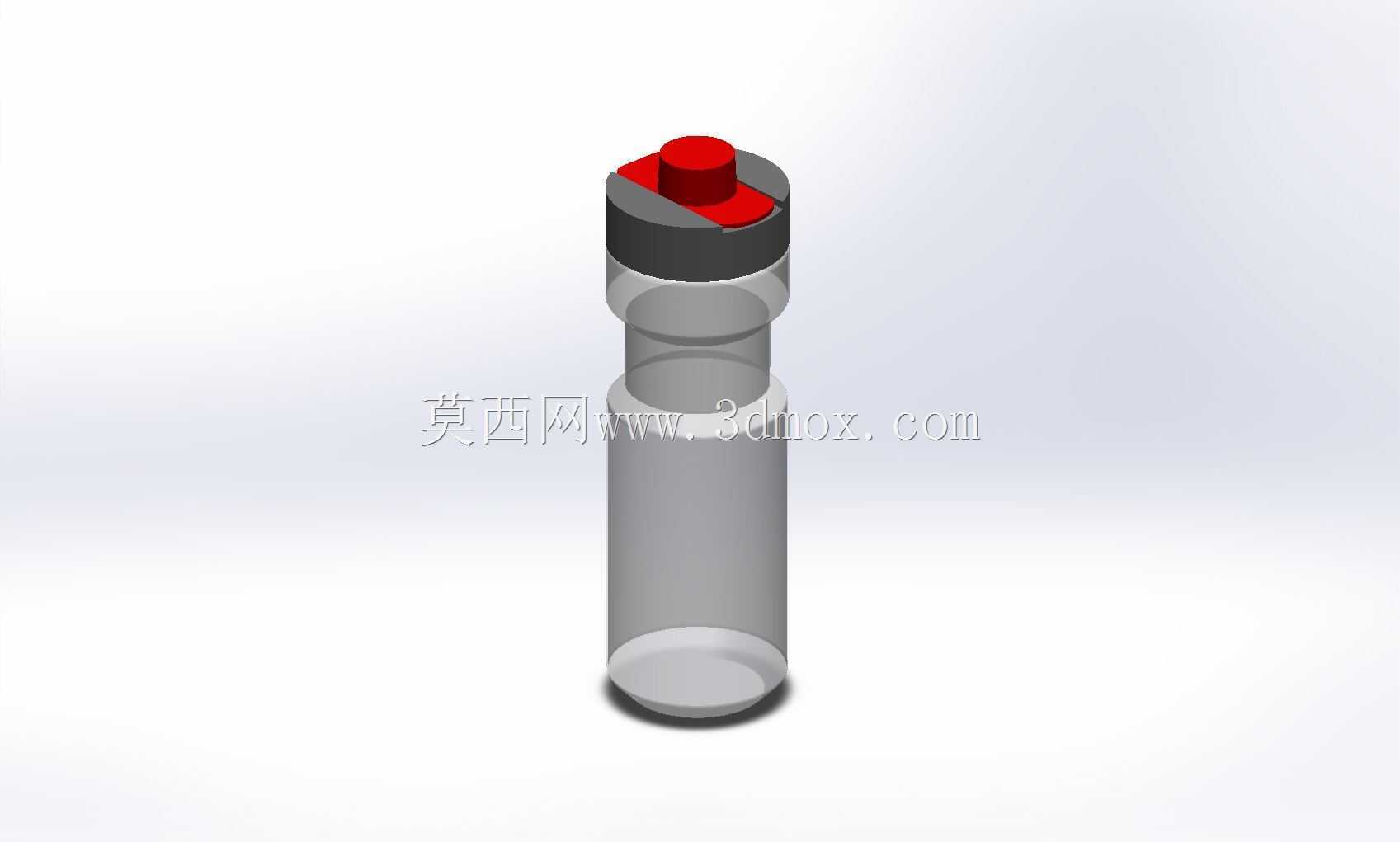

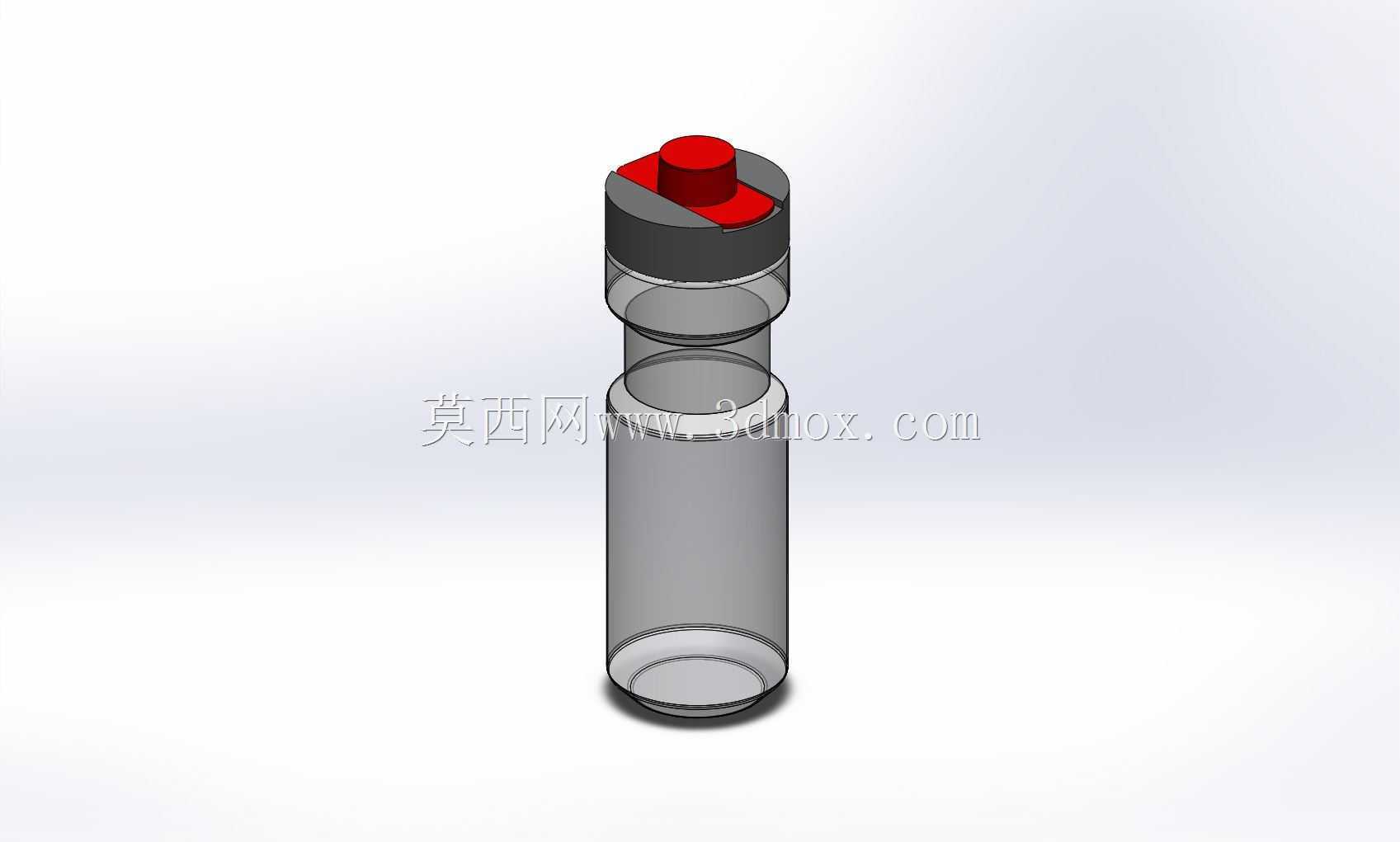

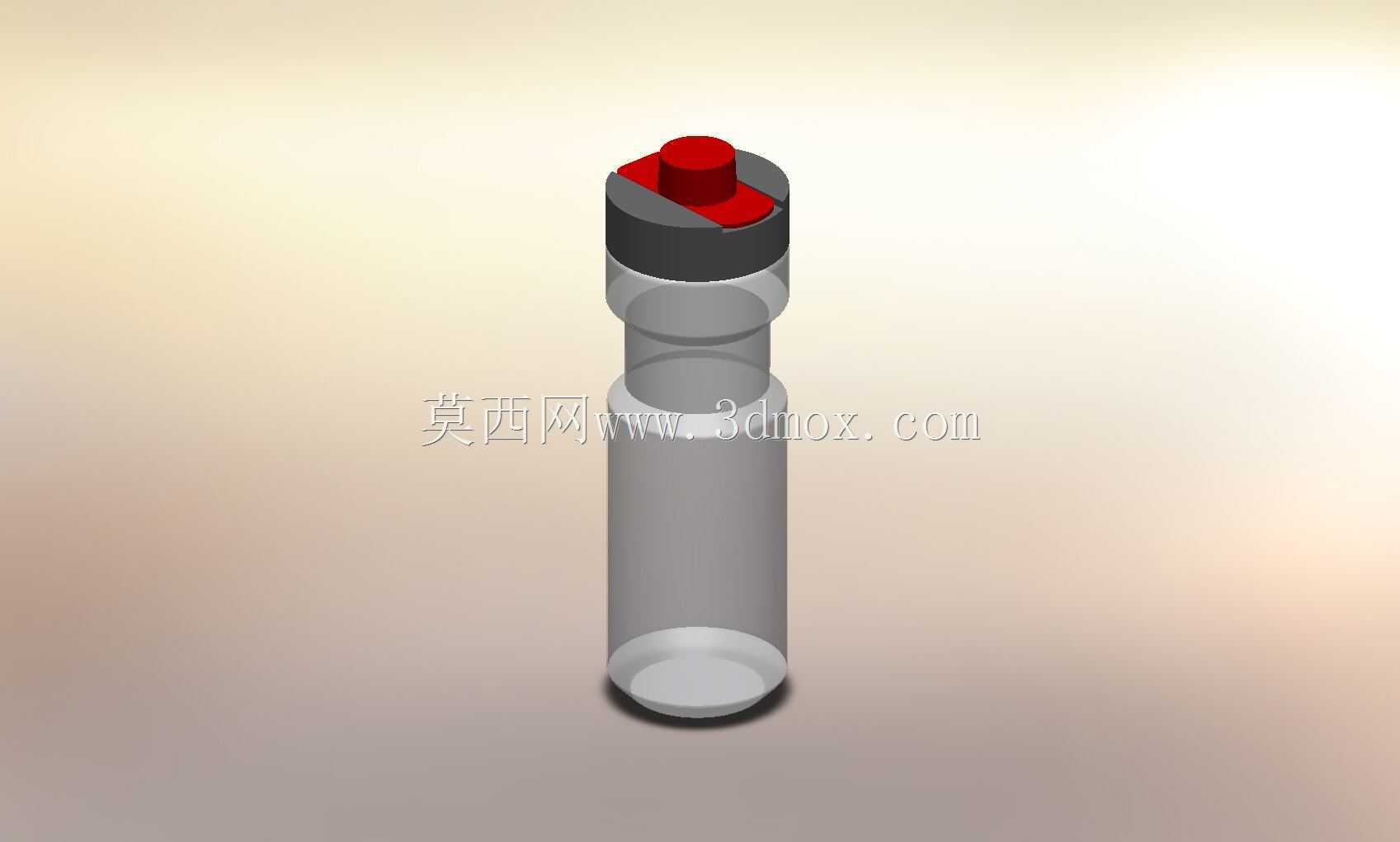

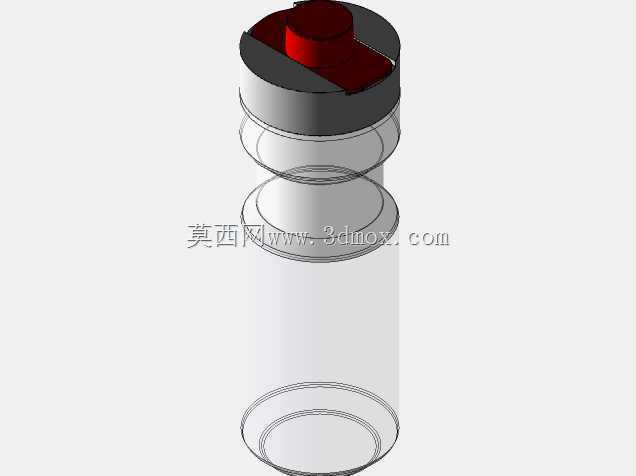

　　这款储水瓶的结构设计，最初是从日常户外作业、随身便携饮水的实际场景出发做的方案，很多一线现场作业人员随身带的饮水容器，要么瓶盖拧开麻烦，手上沾了油污或者粉尘的时候拧盖容易弄脏瓶口，要么瓶身结构不合理，放在工具包侧袋容易晃荡漏液，这个设计就是针对这些实际使用痛点做的优化。先看瓶盖部分，采用的是按压式启闭结构，红色的按压拨片是操作端，不需要整手拧动瓶盖，只需要单指按压拨片就能打开出水口，松开后自动复位密封，这个结构的密封面做了环形凸台设计，和瓶口的内凹密封圈槽配合，倒置状态下不会出现渗漏，之前做过类似结构的验证，当瓶内盛装常温液体时，即使放在颠簸的工具包内随人员移动两小时，也不会出现漏液情况，适合巡检、户外测绘、

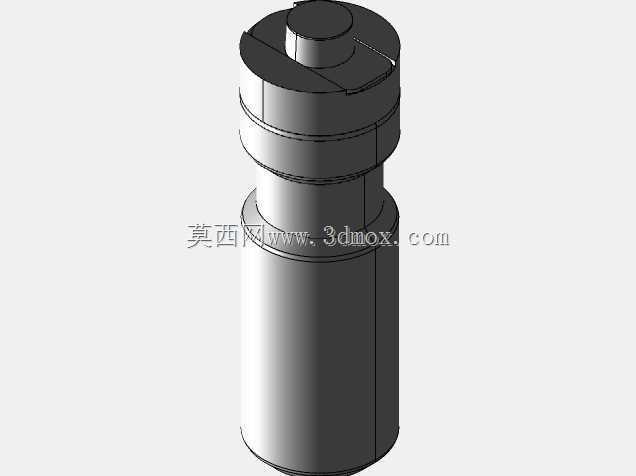

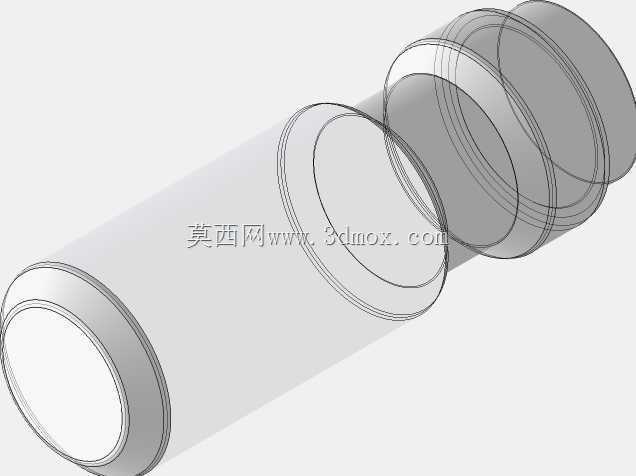

　　车间轮岗这类需要频繁移动、手部经常沾有杂物没法做拧盖精细操作的场景。瓶身部分采用的是直筒式等径结构，没有做多余的曲面凹凸，一方面是加工成型的时候脱模难度低，不管是吹塑做塑料成品还是3D打印做手板验证，都不需要复杂的抽芯结构，生产良率能提上来；另一方面直筒结构的外径一致性好，适配市面上绝大多数通用的水杯架、工具包侧袋的固定尺寸，安装边界上，瓶身外径控制在65mm，整体高度180mm，常规的车载杯架、背包侧袋的直径区间一般是60-70mm，深度150-200mm，这个尺寸刚好能卡紧，不会因为直径太小晃荡，也不会因为直径太大塞不进去。瓶身内部做了三段式的阶梯内腔，靠近瓶口的位置做了收窄的导流段，倒水的时候水流不会顺着瓶身外壁往下流，

　　中间段是等径的储水腔，底部做了圆弧过渡的沉底结构，不会残留清洗死角，平时装饮品之后清洗的时候，用普通的瓶刷就能直接刷到底部，没有藏污纳垢的直角缝隙。瓶盖和瓶身的连接采用的是标准的螺纹旋合结构，螺纹规格用的是通用的38mm口径饮水瓶螺纹，和市面上多数同口径的替换瓶盖、饮水配件都能兼容，如果后期需要更换直饮盖、吸管盖，不需要重新开模做瓶身，直接替换瓶盖就能适配不同的使用需求。按压盖的内部做了扭簧复位结构，按压的时候出水口的密封塞抬升，液体顺着导流口流出，松开之后扭簧带动密封塞压回出水口，密封塞采用的是软质硅胶材质，和硬塑料的出水口接触的时候能完全填充微观缝隙，不会因为长期使用出现密封失效的问题。之前做手板验证的时候，

　　特意测试了单手操作的便利性，戴普通的劳保线手套的时候，只需要拇指按压红色拨片就能顺利出水，不需要摘下手套，这一点对车间作业人员来说非常实用，很多时候手上戴着手套，拧那种细牙螺纹的瓶盖非常费劲，这个按压结构就解决了这个问题。另外瓶身的壁厚做了等壁厚设计，整体壁厚2mm，不管是用PET吹塑还是用PLA做3D打印样件，都不会出现壁厚不均导致的变形问题，瓶底做了3mm的加厚处理，平时放在硬质工作台面上的时候，不会因为轻微的磕碰出现底凹变形，站立稳定性更好，瓶底的接触平面做了0.5mm的内凹，避免桌面有少量水渍的时候瓶底和桌面形成水膜粘住，拿取的时候更顺畅。从设计思路上来说，这个方案没有做多余的装饰性结构，所有的结构特征都是为了实际使用服务，没有为了外观好看做没用的凹凸造型，既降低了生产的成本，也减少了后期使用中容易藏污纳垢的位置，整体结构简单可靠，没有复杂的传动零件，后期维护也很方便，瓶盖内部的扭簧和密封塞都是可以单独更换的易损件，不需要整个瓶子报废，符合日常用品的长周期使用需求。
