鼓风机双叶轮edb150180结构设计

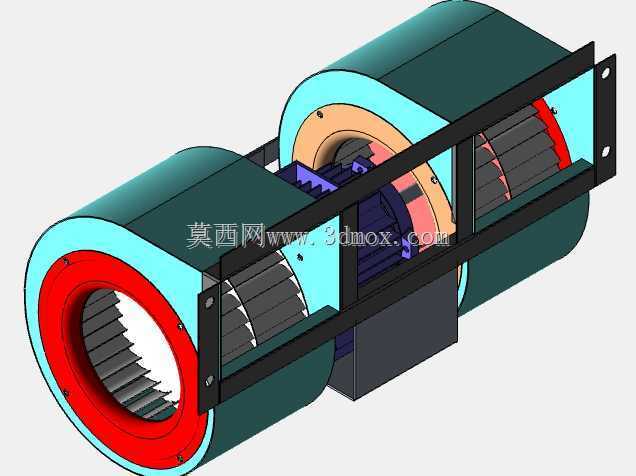

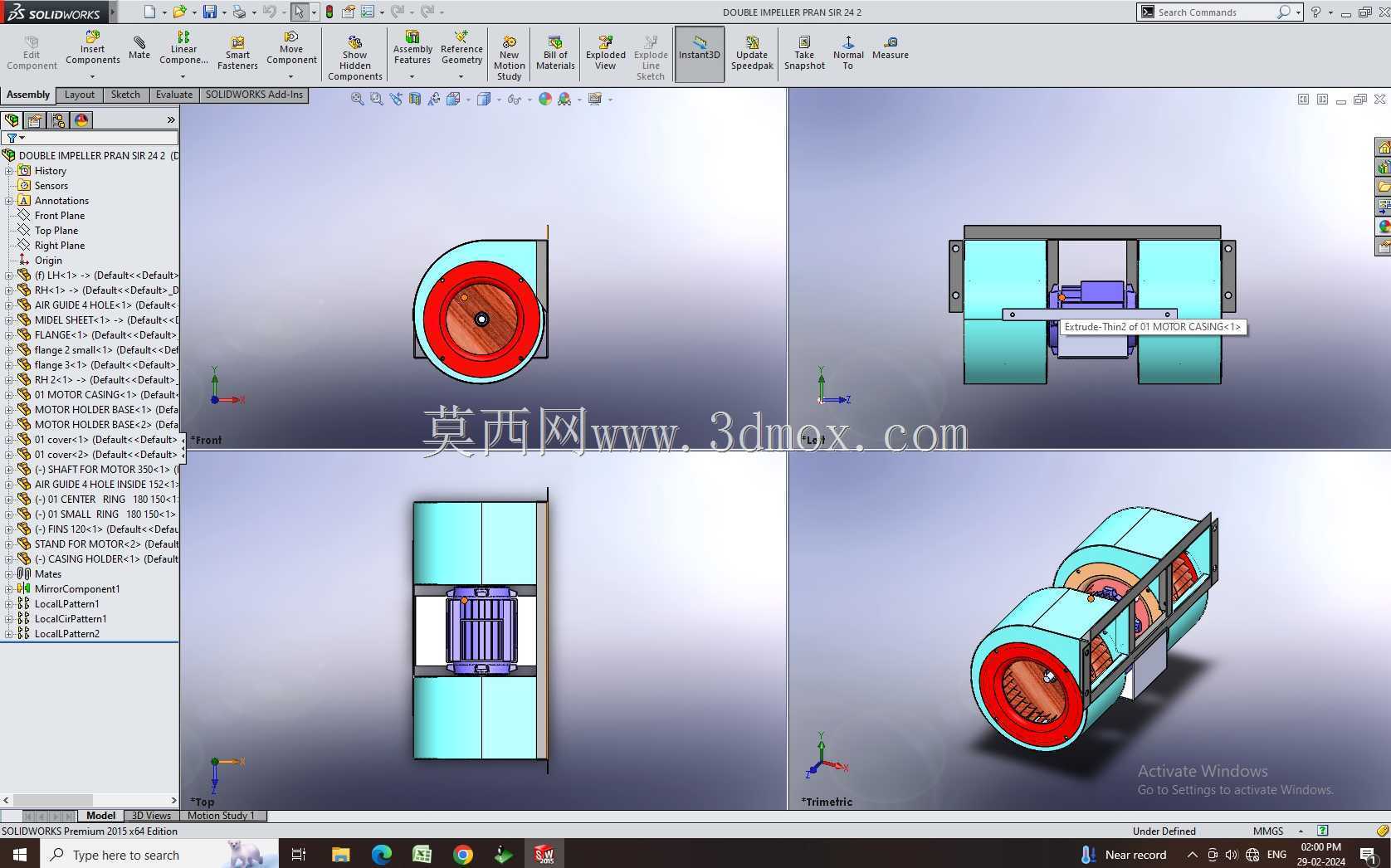

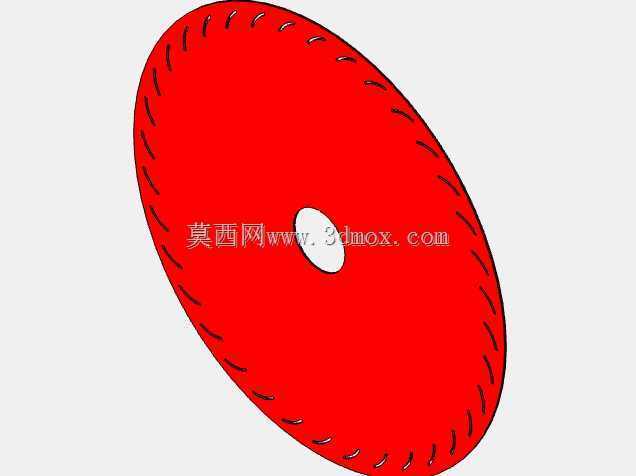

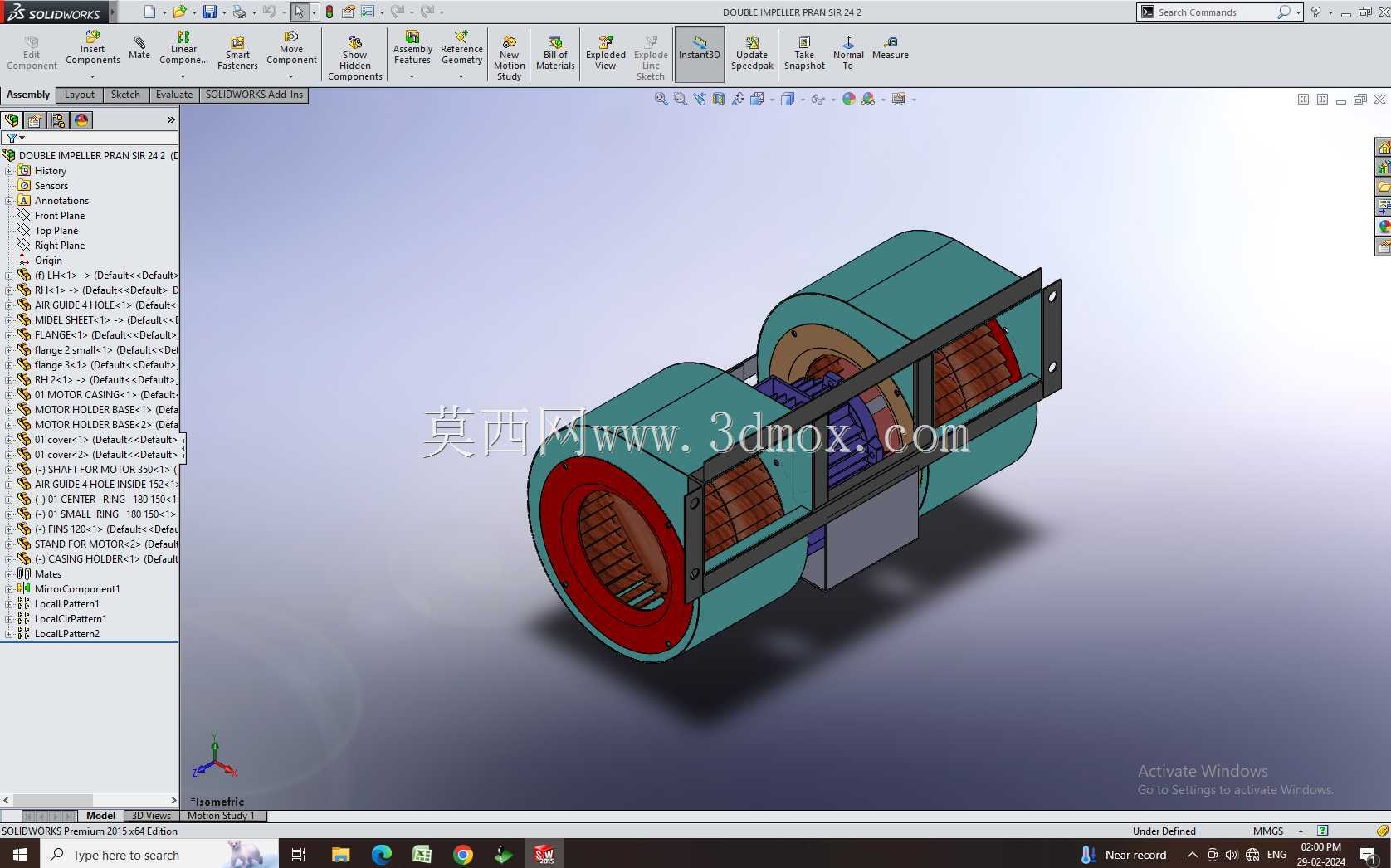

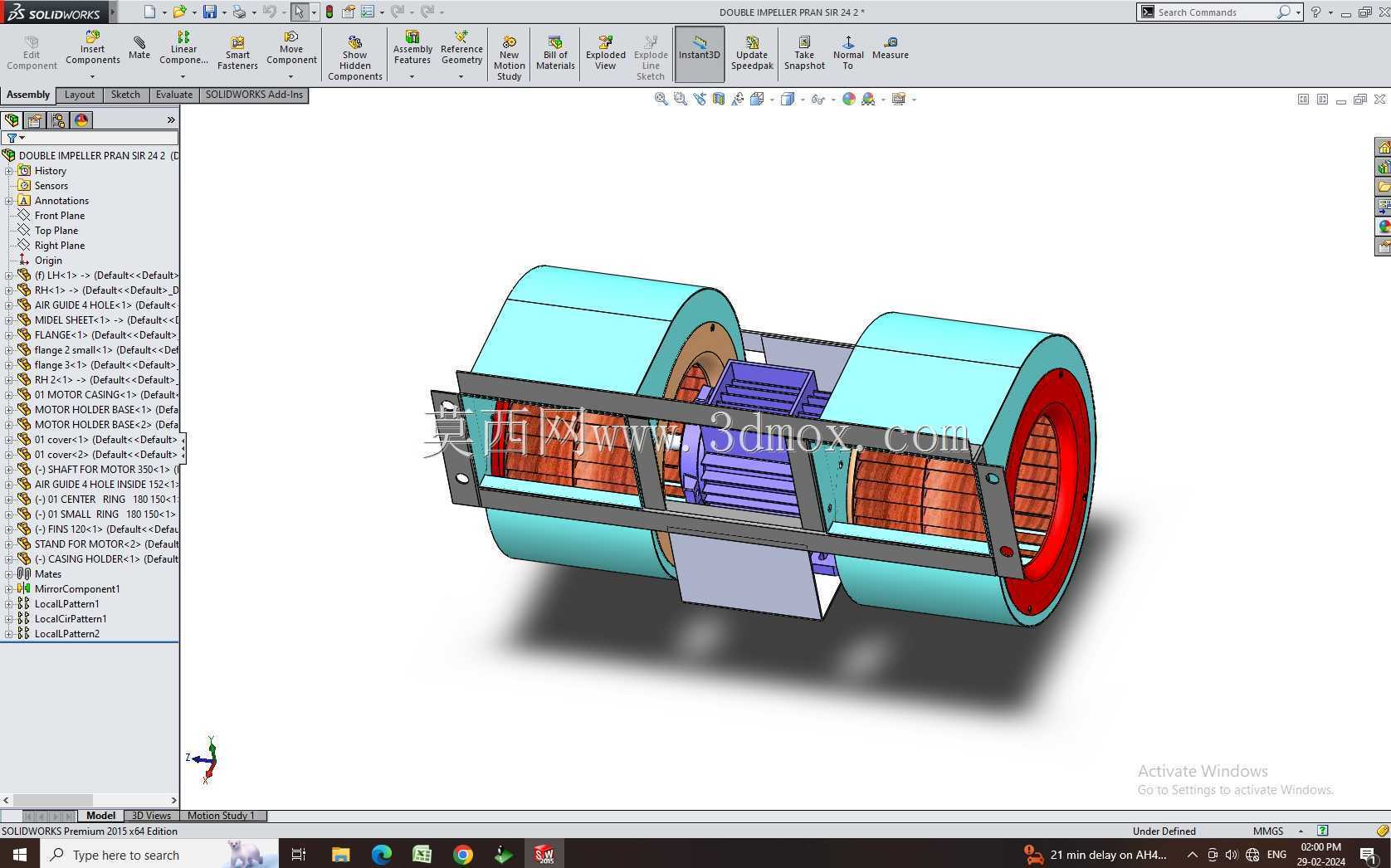

　　在工业通风、气力输送、车间换气、燃烧助燃等场景中，叶轮作为鼓风机的核心做功部件，其结构合理性直接决定整机的风压、风量输出稳定性与运行可靠性。这款双叶轮结构针对edb150、180规格的鼓风机适配设计，从实际工况的载荷分布出发，将双叶轮的同轴度、动平衡余量作为核心设计指标，避免运行过程中出现径向跳动引发的整机振动、轴承磨损过快问题。从结构布局来看，两个叶轮沿传动轴对称布置，叶轮外圈的轮缘采用圆弧过渡设计，减少气流在轮缘处的涡流损耗，叶片的曲面弧度经过反复校核，能够在额定转速下将轴向进入的气流平稳导向径向出口，降低气流脉动带来的运行噪音。安装边界上，叶轮的中心轴孔与传动轴采用过渡配合设计，轴孔内预留键槽安装位，可通过平键传递扭矩，

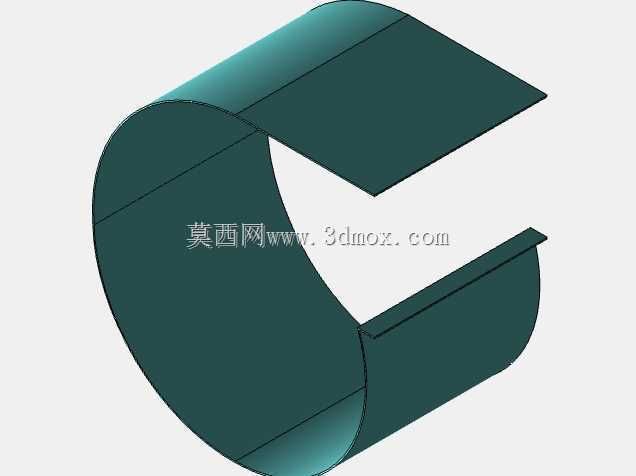

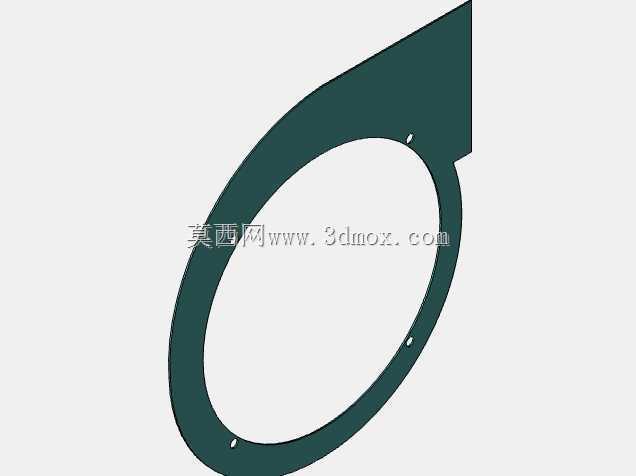

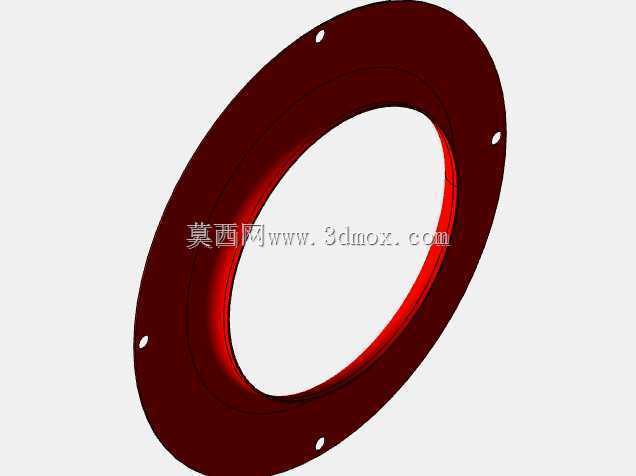

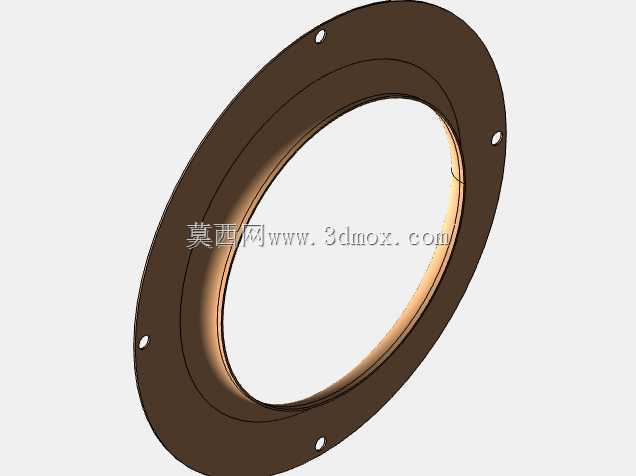

　　避免高速运转下叶轮与轴出现相对滑动；叶轮外侧的端盖定位止口尺寸与鼓风机壳体的安装位完全匹配，安装时无需额外加工适配结构，可直接完成装配定位，装配后叶轮与壳体侧壁的间隙控制在合理范围，既避免运转过程中叶轮与壳体内壁发生刮蹭，又能减少间隙漏风带来的效率损失。设计过程中充分考虑了实际运行的受力情况，叶轮的叶片与轮盘、轮盖的连接位置做了加厚处理，能够承受高速旋转下的离心力载荷，避免长期运行后叶片出现变形、开裂问题；双叶轮的对称布局能够抵消部分轴向力，降低传动轴两端轴承的轴向载荷，延长轴承的更换周期。从应用适配性来看，该结构可适配中低压离心式鼓风机，在车间除尘通风系统中，能够稳定提供足够的风压克服管道阻力，将含尘气流输送至除尘设备；

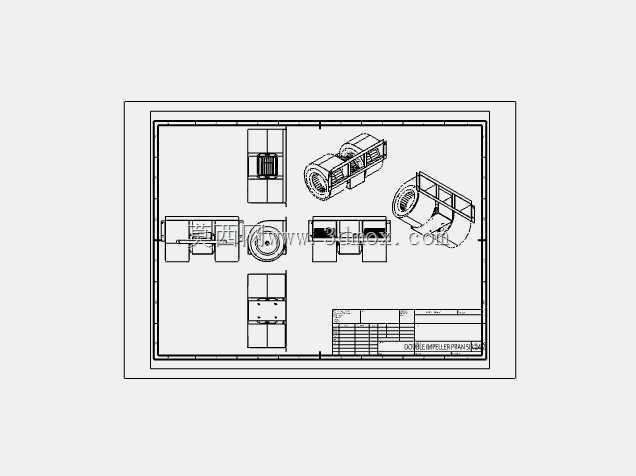

　　在小型锅炉的燃烧助燃场景中，可稳定输送助燃空气，保障炉膛内燃料充分燃烧；在粮食加工、粉体输送的气力输送系统中，能够提供稳定的气流动力，完成颗粒、粉体物料的管道输送。不同于单叶轮结构，双叶轮的设计能够在相同的壳体尺寸下获得更高的风压输出，同时气流输出的脉动更小，运行过程中气流更平稳，适合对气流稳定性有要求的工况场景。建模过程中对叶轮的每一处曲面都做了连续性校验，避免出现曲面断层、曲率突变的问题，保障后续加工过程中模具或者数控加工的刀路能够平稳运行，减少加工误差；装配体的配合关系完全按照实际装配逻辑设置，轴与孔的配合、键与键槽的配合、叶轮与端盖的定位配合都做了干涉检查，确保所有零部件装配后无干涉问题，可直接用于后续的工程图导出、

　　装配工艺编制或者仿真分析工作。对于设备选型人员来说，该结构的安装尺寸与常规edb150、180规格鼓风机完全通用，在旧设备的叶轮更换维修中，可直接替换原有损坏的叶轮，无需对壳体、传动部件做任何改动，降低维修的成本与停机时间；对于结构设计从业者来说，该模型的叶轮曲面设计、双叶轮对称布局思路、安装定位结构的设计方式，都可作为同类通风设备叶轮设计的参考，可根据实际的风压、风量需求调整叶片数量、曲面弧度以及叶轮直径，快速衍生出适配不同工况的叶轮结构。
