工业厂房用轴流式屋顶排风设备结构设计

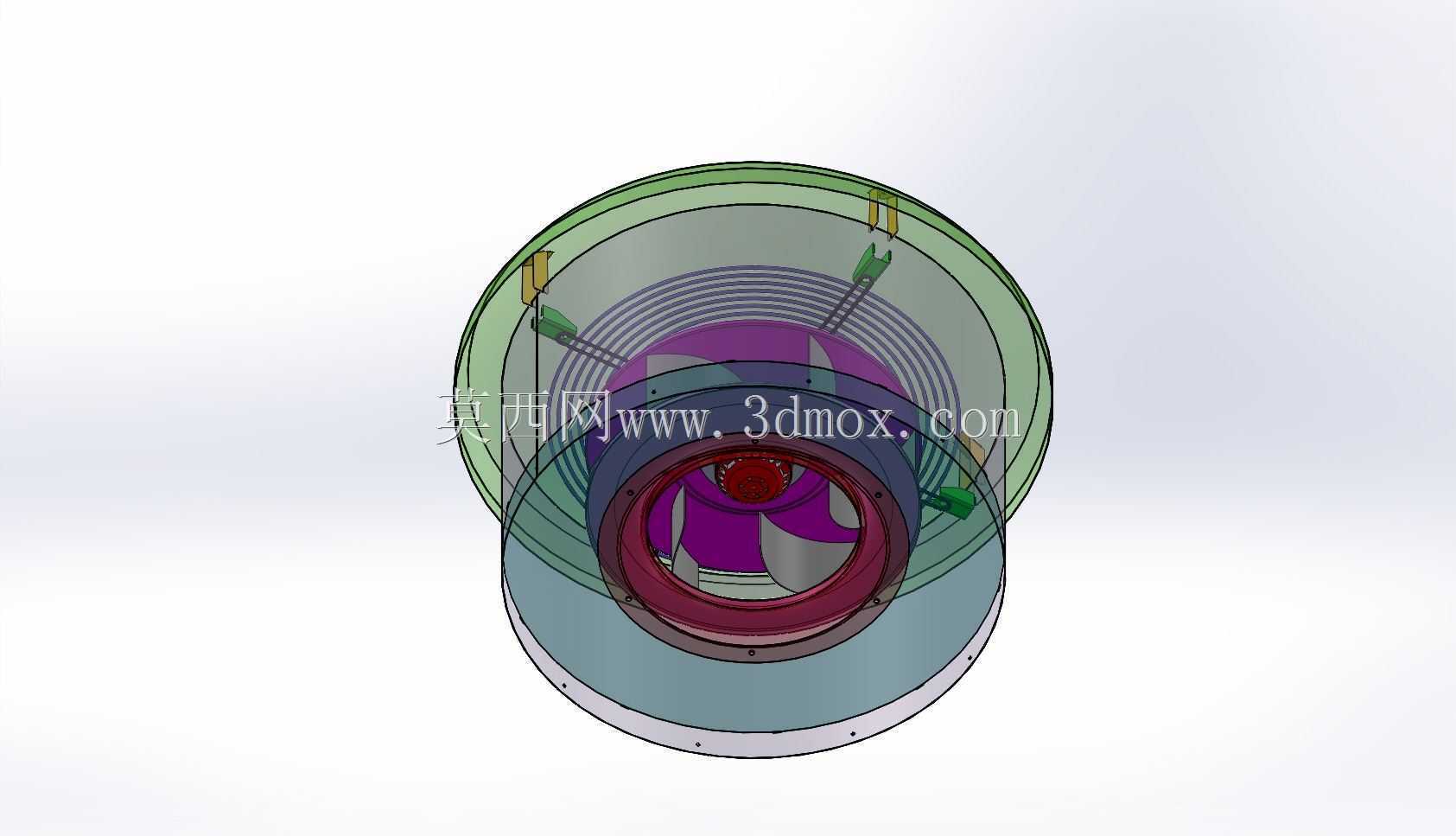

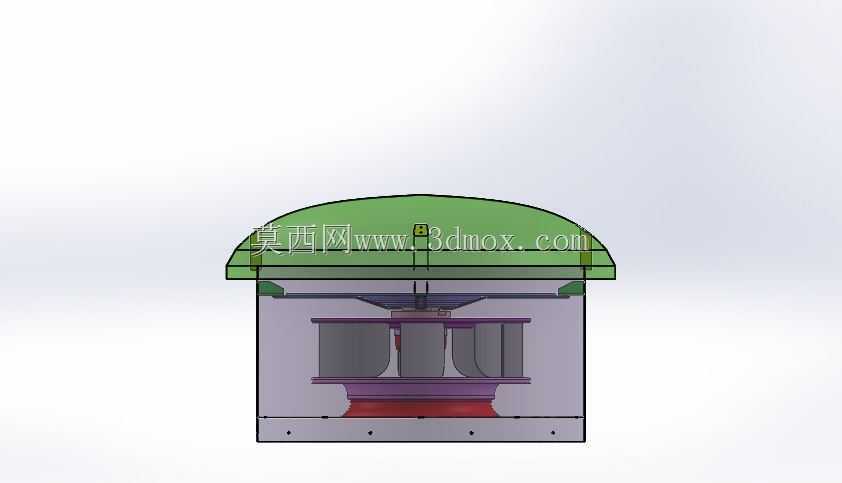

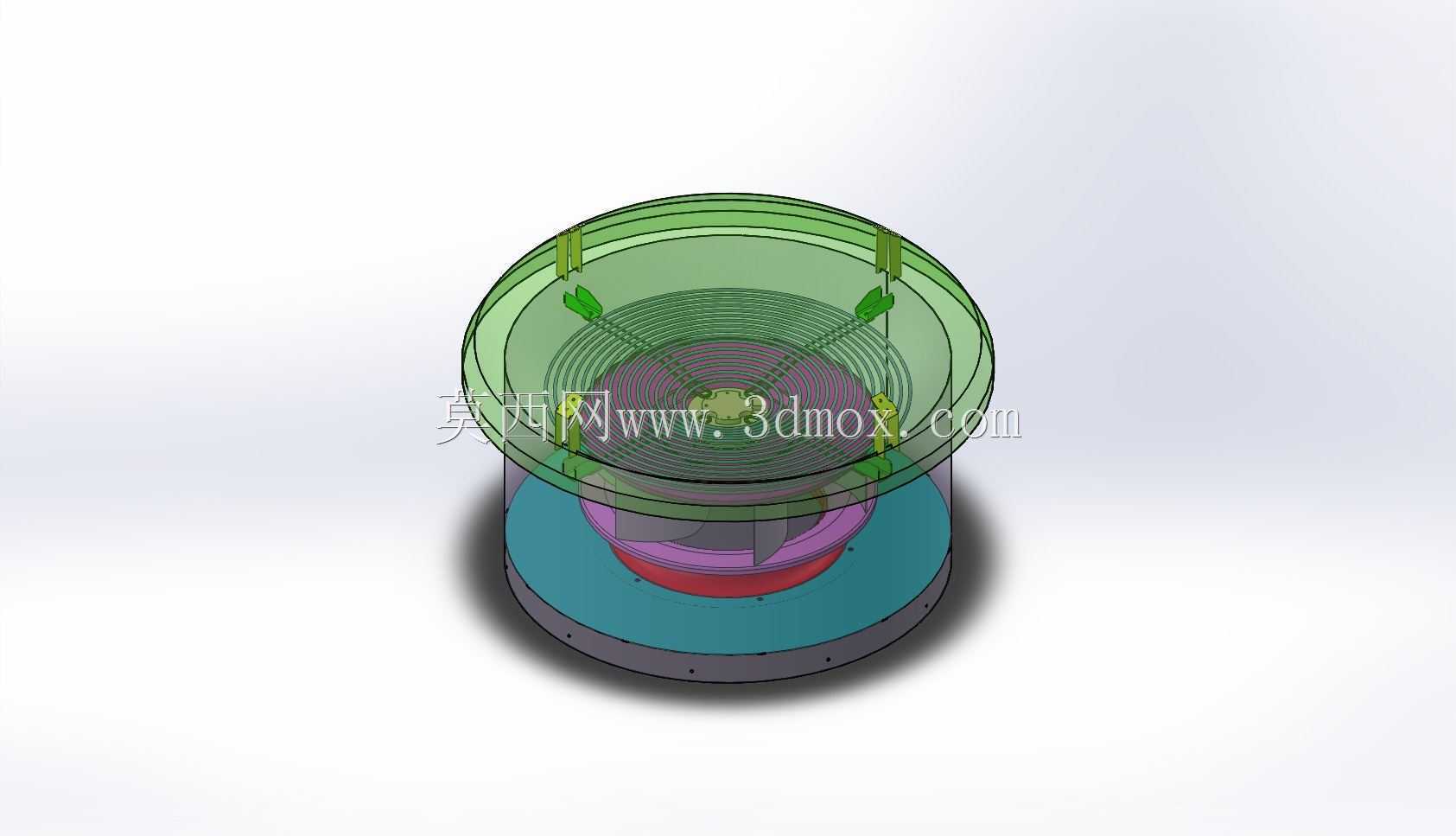

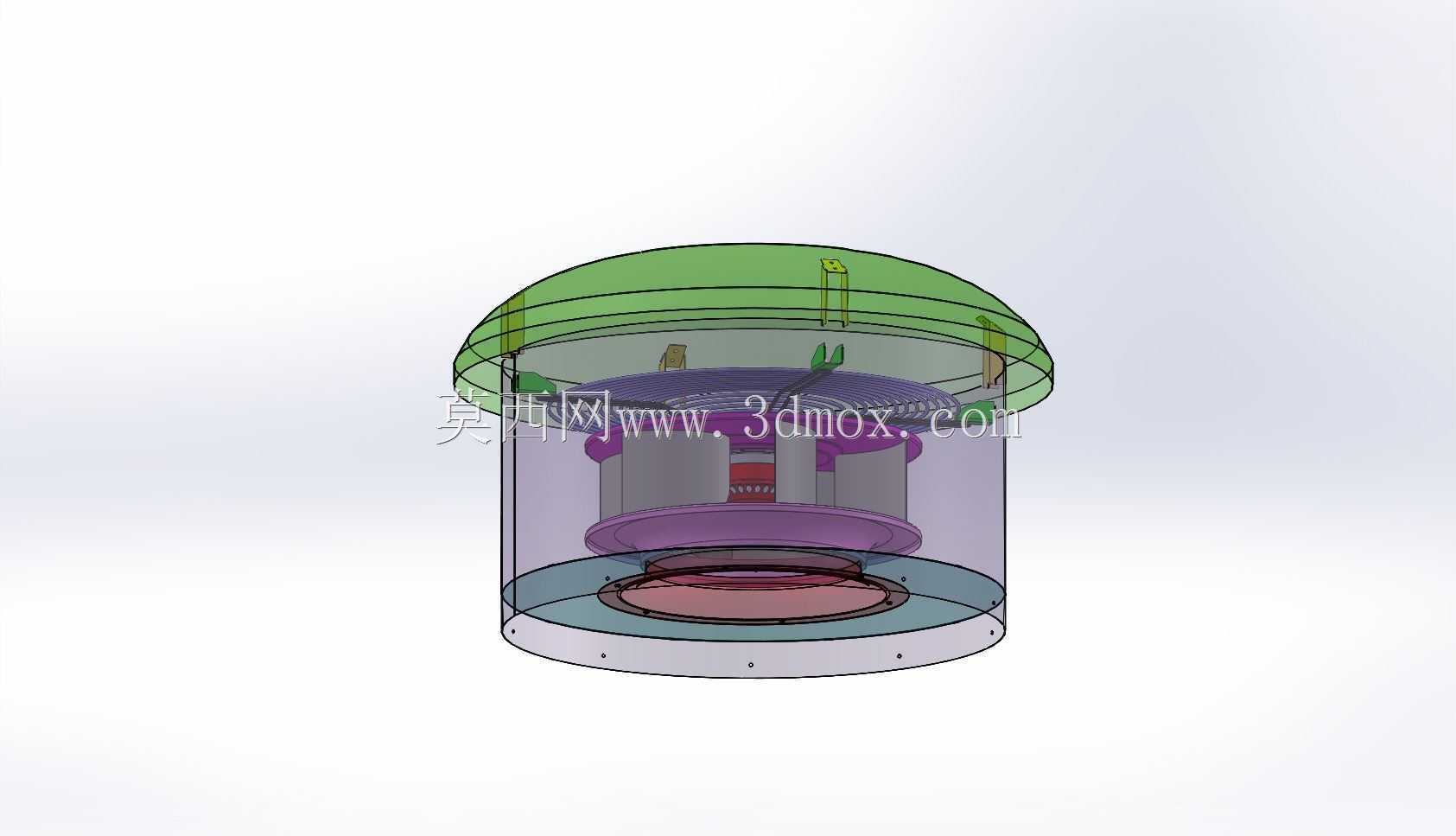

　　在工业厂房、大型仓储建筑的屋面通风系统设计中，屋顶排风设备是实现室内外空气置换、排出生产过程中产生的余热、湿气与污浊空气的核心部件，这类设备直接安装于建筑屋面预留洞口，无需额外占用室内空间，也不需要铺设长距离的通风管道，相比侧墙安装的排风设备，气流组织路径更短，排风效率更高，尤其适合大跨度、层高较高的单层工业建筑使用。本次设计的轴流式屋顶抽风机，整体采用同轴圆筒式结构布局，核心过流部件全部围绕中心轴线对称布置，从下到上依次为底部安装底座、主风筒段、叶轮驱动段、顶部防雨风帽，各段之间采用法兰螺栓连接，既方便现场分段吊装就位，也便于后期运维时拆解检修内部部件。底部安装底座采用带翻边的圆筒结构，翻边处均匀布置安装螺栓孔，

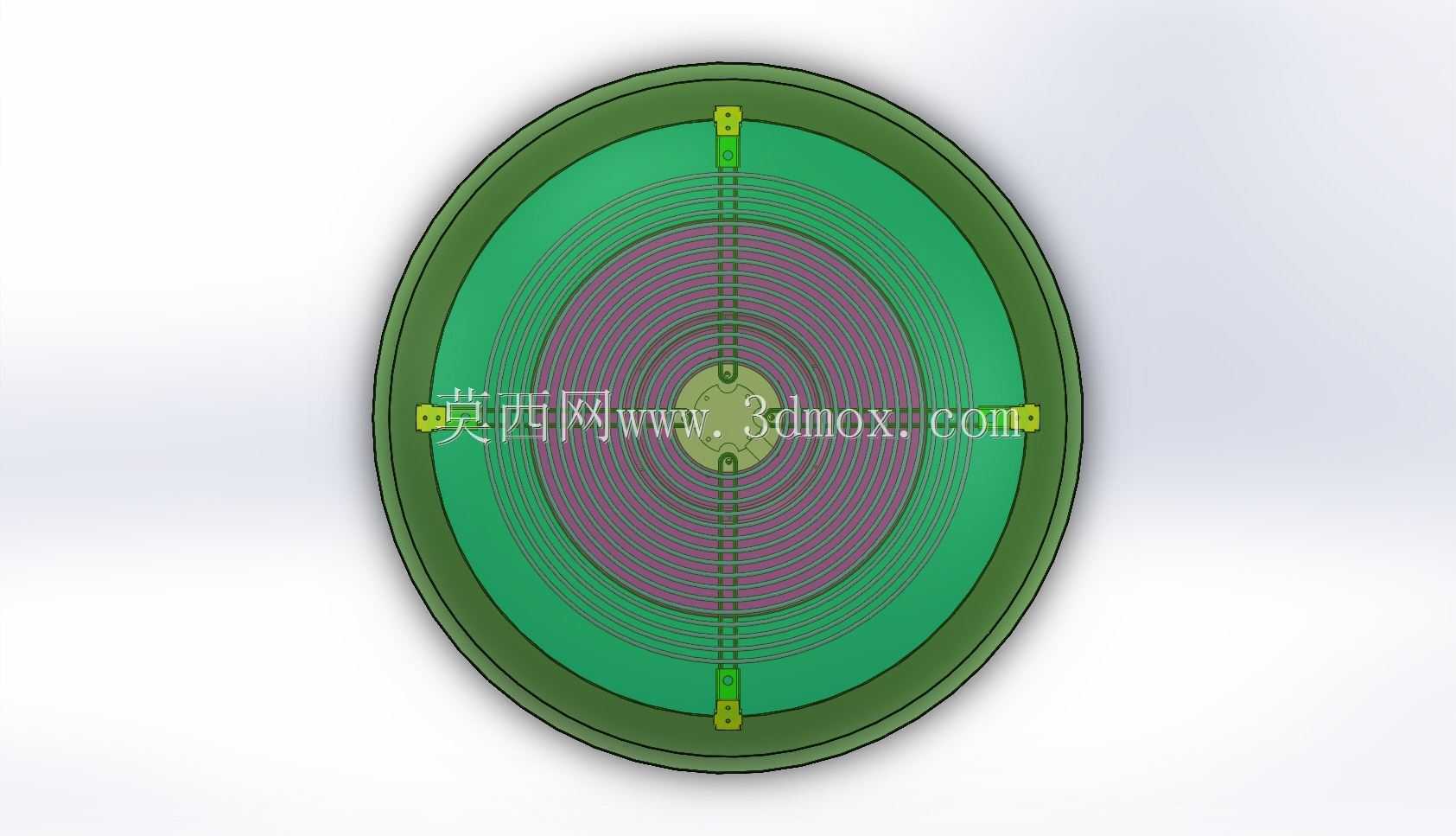

　　可直接与屋面预留的混凝土基础或者钢结构基座配合固定，安装时在翻边与基座之间铺设耐候橡胶密封垫，避免雨水顺着安装缝隙渗入室内，底座的内径与主风筒内径保持一致，避免截面突变产生局部气流阻力，保证进风段气流平顺进入叶轮区域。主风筒段采用薄壁圆筒结构，内壁做光滑处理减少风阻，筒壁上预留有电机安装支架的固定点位，支架采用三点式支撑结构，从筒壁向中心延伸固定驱动电机，支撑筋采用流线型截面设计，降低对气流的阻挡作用，避免支撑结构在高速气流下产生涡流噪声。叶轮部分采用后向式圆弧叶片设计，叶片与轮毂一体成型做动平衡校正，保证设备在额定转速下运行时振动量控制在标准允许范围内，叶片的安装角度经过气流仿真优化，在保证排风量的前提下尽可能降低运行噪声，

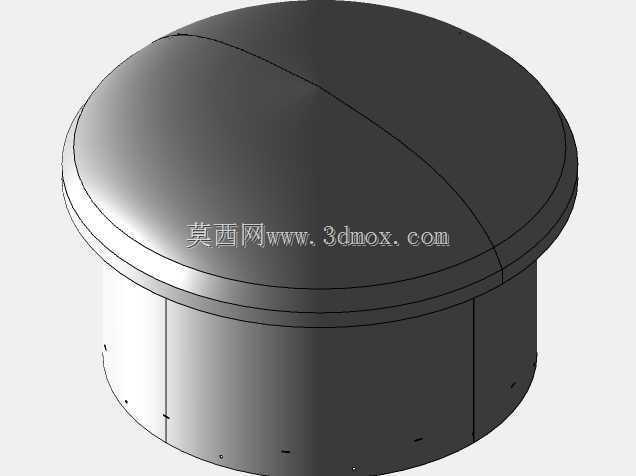

　　适配工业厂区昼夜连续运行的使用需求。顶部防雨风帽采用渐扩式锥形结构，直径大于主风筒外径，边缘设置向下的导流翻边，既可以阻挡雨水直接落入风筒内部，也能利用自然风在风帽出口处形成的负压效应，辅助提升设备的排风效率，降低风机运行的能耗。设计过程中充分考虑了屋面安装的边界条件，设备整体重心落在中心轴线上，安装底座的螺栓孔分布圆直径适配常规工业建筑屋面预留洞口的通用尺寸，设备总高度控制在合理范围内，避免过高导致屋面风载荷过大，同时也不会影响建筑屋面的整体外观协调性。设备的所有外露金属部件都做了防腐耐候处理，能够适应屋面长期暴露在日晒、雨淋、温差变化大的户外环境，减少后期维护的频次。在气流组织设计上，设备运行时，

　　室内的污浊热空气从底部底座入口轴向进入风筒，经过叶轮做功后压力提升，沿着风筒轴向向上流动，从顶部风帽与主风筒之间的环形出口向四周排出，气流不会直吹上空形成短路，也不会出现排风倒灌的问题。针对不同的屋面坡度，安装底座还可以配套制作角度调节垫片，保证设备安装完成后整体保持竖直状态，避免叶轮偏斜导致运行振动加剧、轴承磨损加快的问题。在结构强度校核上，风筒、底座、风帽的板材厚度都经过载荷计算，能够承受当地最大风压与积雪载荷，支架与连接螺栓的选型也满足长期运行的强度要求，避免极端天气下部件脱落的安全隐患。
