纺车式钓鱼渔线轮精细三维设计作品

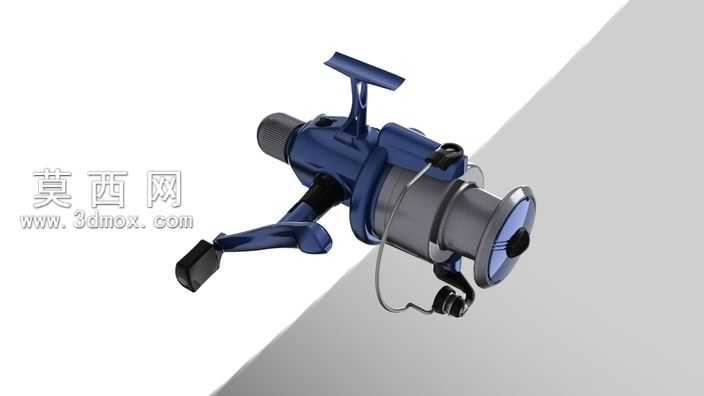

本作品为纺车式渔线轮的三维建模设计成果，建模阶段以真实垂钓使用的纺车渔轮实物为参考基准，先通过草图绘制勾勒整体轮廓比例，确定主体线杯、摇臂、主体机壳、线挡、卸力旋钮、握丸等核心部件的尺寸比例关系，确保各部件装配间隙符合实际产品的公差要求。建模过程中对每一处结构都做了精细化还原：主体机壳部分采用曲面建模方式，还原符合人体工学的握持弧度，边缘做圆角过渡处理，避免生硬棱角带来的违和感；线杯部分还原了前后段的锥度设计，表面做了细微的环状纹理建模，模拟真实产品的线槽结构，保证出线顺滑的结构特性；摇臂部分做了可折叠的结构还原，握丸处还原了防滑纹理的凹凸结构，摇臂与主体连接的传动部位预留了合理的装配空间，还原真实产品的转动结构逻辑；线挡部分还原了金属线材的弯折形态，以及与主体连接的回弹转轴结构，细节处的导线轮也做了独立建模，还原其可自由转动的结构特性。材质与渲染阶段，针对不同部件做了差异化材质分配：主体机壳采用深蓝色哑光工程塑料材质，调整材质的粗糙度参数模拟磨砂塑料的质感，边缘处添加细微的磨损效果提升真实感；线杯部分采用银灰色金属材质，添加细微的拉丝纹理，还原铝合金线杯的金属质感；摇臂、线挡等金属结构件采用亮面镀铬金属材质，调整反射参数模拟电镀层的高光反射效果；握丸部分采用黑色软胶材质，调高粗糙度模拟防滑橡胶的触感；卸力旋钮部分做了防滑凸点纹理，搭配黑色塑料材质还原调节部件的操作质感。渲染阶段采用三点布光方式，主光从侧上方打亮主体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒渔轮的边缘线条，背景采用浅灰渐变背景突出产品主体，最终渲染效果清晰展现渔轮的整体结构与材质质感，完整还原了纺车式渔线轮的外观与结构特征，可用于渔具产品展示、结构原理演示等场景。
