塑料裂解燃油转化装置结构设计

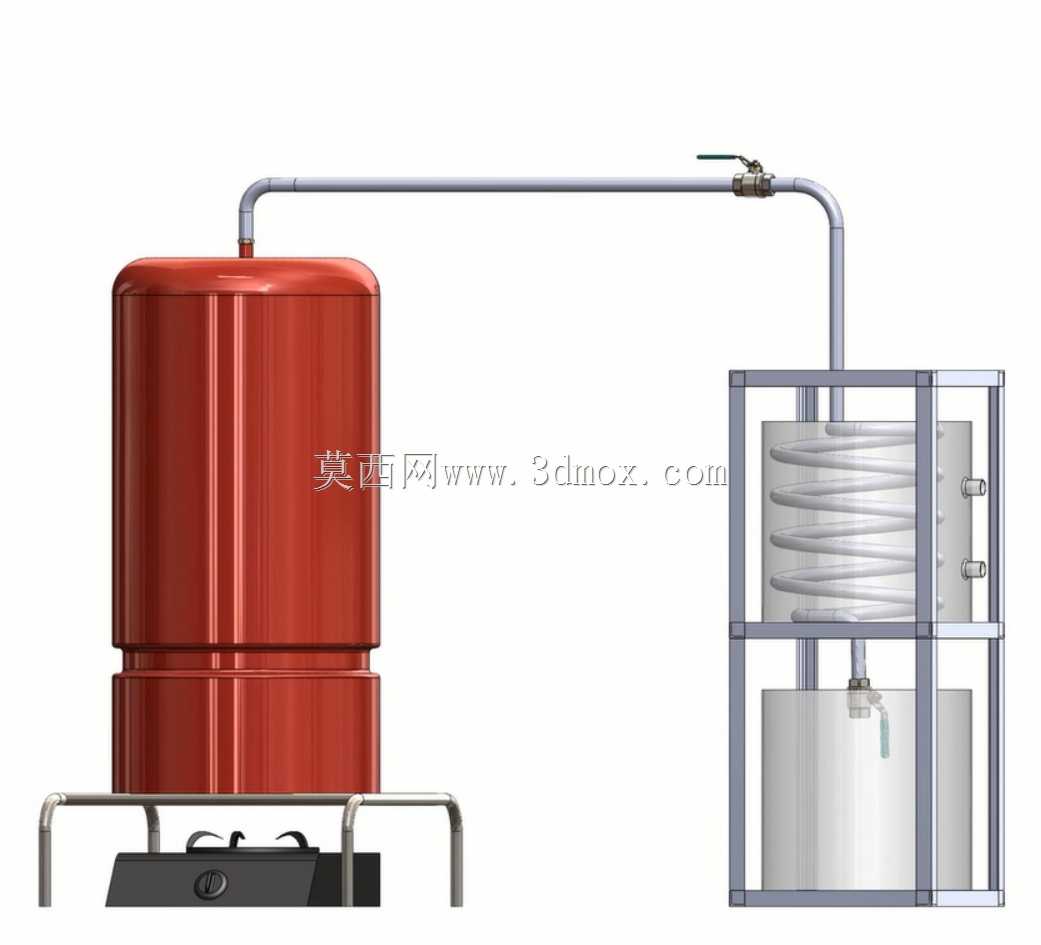

　　这套装置面向废塑料资源化处理场景设计，核心功能是将收集的废弃塑料通过热裂解工艺转化为可利用的燃油组分，适配小型分布式固废处理站点、村镇级废塑料回收点位的作业需求，无需依赖大型集中炼化设施的配套条件，可独立完成从进料到粗燃油产出的核心工序。从结构布局来看，左侧立式承压罐体为热裂解反应腔，整体采用圆柱形带上下封头的结构形式，罐体下部预留加热模块安装位，可适配燃气加热、电加热等多种热源形式，罐体顶部设置排气接口连接金属输送管路，管路中段加装手动截止阀，可根据工艺需求控制裂解气的通断状态，避免反应过程中气体倒灌影响裂解效率。

　　右侧框架结构集成两级处理单元，上层为螺旋盘管式冷凝组件，盘管采用薄壁不锈钢材质弯折成型，外部设置密封壳体可通入冷却介质，将管路输送来的高温裂解油气快速冷凝为液态组分，下层为储液收集腔，冷凝后的液态燃油直接汇入腔体暂存，腔体侧壁设置液位观测位与排液阀，方便操作人员实时掌握储液量并完成取料作业。整套设备的支撑结构做了分区设计，裂解罐体底部采用独立的金属支架承托，支架高度匹配下部加热模块的安装空间，避免加热组件直接接触地面造成热量损耗，同时支架设置横向加强筋提升承重稳定性，罐体满载状态下也不会出现结构形变；右侧冷凝与储液单元采用方管焊接的一体式框架，框架各层预留安装定位孔，冷凝组件、储液腔均可通过螺栓快速固定在框架上，后期维护时可单独拆卸对应单元，无需拆解整套设备。

　　管路设计上，裂解罐体到冷凝单元的连接管路采用大曲率半径弯头，减少油气输送过程中的阻力损失，管路整体做倾斜布置，避免未完全冷凝的重组分在管路内积存造成堵塞，管路与罐体、冷凝单元的连接部位均采用法兰密封结构，可耐受裂解过程中的温度与压力波动，减少漏气漏液风险。从安装边界来看，整套设备的占地尺寸适配小型作业车间的摆放需求，设备四周预留不小于六十厘米的操作空间即可满足日常巡检、阀门操作、维护检修的需求，设备底部无需做特殊混凝土基础，平整硬化地面即可放置，整体重量控制在小型叉车可转运的范围内，方便根据作业点位的变化调整设备位置。

　　设计过程中重点考虑了工艺的连续性需求，裂解罐体的容积匹配小型站点每日的废塑料处理量，冷凝组件的换热面积经过核算可完全匹配裂解罐体的最大产气速率，避免出现油气冷凝不充分导致的组分逃逸问题，各功能单元的高度差经过优化，冷凝后的液态组分可依靠重力自流进入储液腔，无需额外设置输送泵，减少设备的动力部件数量，降低后期运行的故障概率。设备的操作部件均布置在人员站立可触及的高度，管路上的阀门、储液腔的排液阀都无需登高即可操作，日常作业过程中操作人员可快速完成阀门开闭、液位观测、取料等常规操作，降低作业过程中的安全风险。
