铣床加工用封闭式操作防护舱结构设计

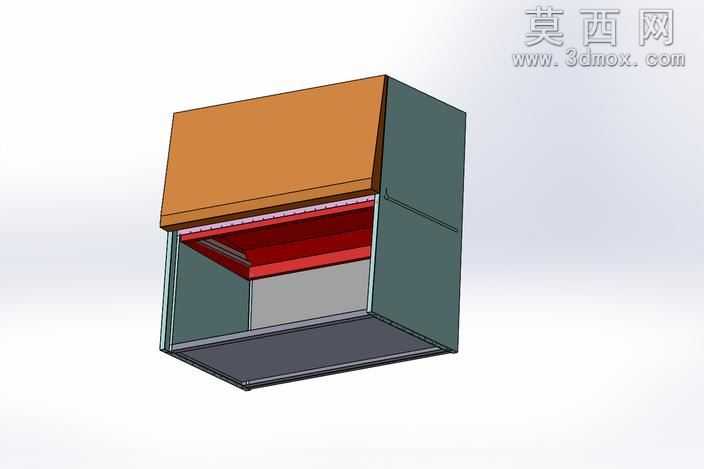

本作品为铣床加工场景配套的封闭式操作防护舱三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一处钣金折弯、型材拼接的结构都做了精准的尺寸约束，确保各部件之间不存在干涉问题，可直接导出工程图用于实际生产下料。模型渲染阶段采用了分层材质赋予方案：顶部可开合的舱盖使用暖橙色哑光金属漆材质，还原工业设备常用的安全警示配色，侧围的立式防护板采用深灰绿色冷轧钢板材质，模拟真实机床外防护的磨砂喷塑质感，内部的加工操作平台使用深灰色耐磨钢板材质，舱内的红色承托结构采用亮面红色烤漆材质，通过不同材质的粗糙度、反光度参数调整，让整体模型的渲染效果贴近真实工业设备的视觉表现。结构设计上，该防护舱采用框架式拼接结构，顶部舱盖为向上翻转的开合结构，边缘预留了密封胶条的安装槽位，可在铣床加工作业时闭合舱体，阻挡切削液飞溅、金属切屑崩溅，同时降低铣削加工产生的噪音向外传递；侧围板采用可拆卸式设计，通过螺栓与底部框架连接，方便后期对舱内设备进行维护检修；内部设置了分层式承托结构，可用于放置加工工件、操作工具，底部为整板式安装底座，可直接与铣床工作台周边的地面或设备基座固定，保证整体结构的稳定性。设计思路围绕铣床加工的实际作业需求展开，在保证防护性能的前提下，优化了舱体的开合操作逻辑，避免防护结构对工件上下料、加工参数调整造成阻碍，同时通过规整的外形设计，让设备整体外观更符合工业生产场景的整洁规范要求，模型的所有零部件都保留了可编辑的参数特征，方便使用者根据实际铣床的尺寸、加工场景需求对舱体的长宽高、开合角度、板材厚度等参数进行调整修改，适配不同规格的铣床加工工位使用。
