手动杠杆式快速压紧夹紧工装结构

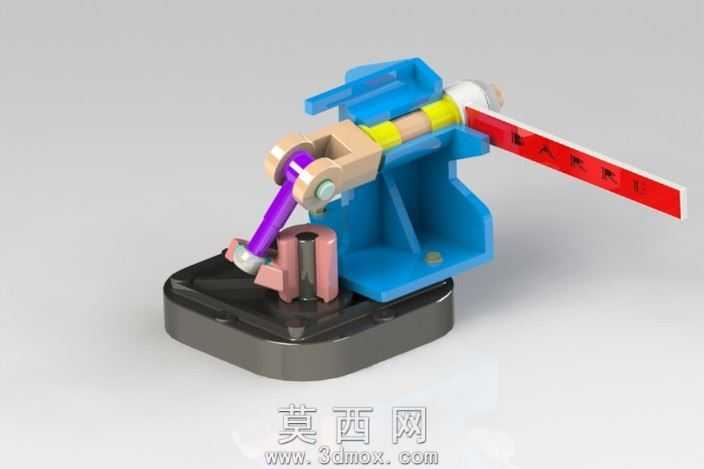

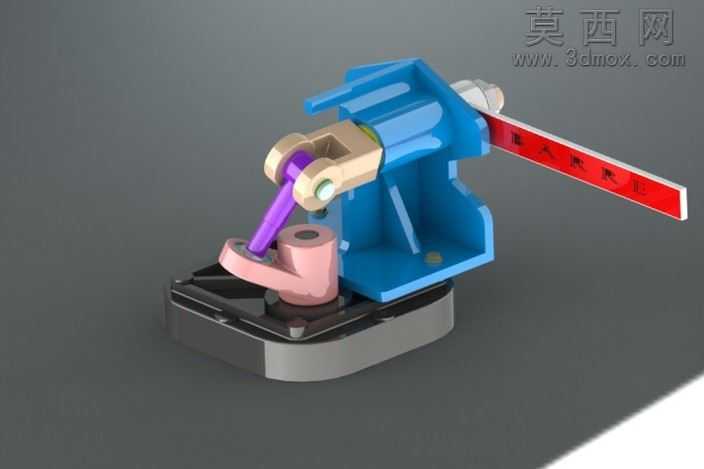

本作品为手动杠杆式快速压紧夹紧工装，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工装配的公差配合要求，对每一个零部件的尺寸、装配约束关系都进行了精准定义，确保模型可直接用于后续的工程图导出、运动仿真验证以及实物加工参考。渲染阶段采用了写实级材质赋予方案，工装底座采用哑光黑色金属材质，模拟铸铁底座的磨砂质感与厚重感，表面添加了细微的颗粒纹理与使用磨损痕迹，提升模型的真实度；主体支撑结构采用亮蓝色工程塑料材质，调整材质的粗糙度与反光度，还原注塑件的表面质感，同时通过色彩区分不同功能模块，让结构层级更加清晰；传动杠杆部分采用米黄色硬质塑料与紫色金属推杆搭配，红色操作手柄表面添加了防滑纹理与刻度标识，金属销轴部分采用抛光金属材质，添加细微的高光反射效果，模拟销轴的光滑金属表面，被夹紧的工件采用粉色金属材质，与主体结构形成鲜明的色彩对比，直观展示工装的夹紧工位。结构设计上采用经典的杠杆增力与死点锁紧原理，通过操作红色手柄带动内部连杆机构运动，紫色推杆在蓝色支座的导向槽内做直线往复运动，前端的压头配合底部的定位块实现对工件的快速压紧与松开，整体结构无冗余零件，所有运动部件都设计了对应的限位结构，避免操作过程中出现超程脱开的问题，支座与底座之间采用螺栓连接的模拟结构，预留了标准的安装孔位，可直接适配不同的工作台安装需求。设计思路围绕手动工装的快速操作、稳定夹紧、易加工装配三个核心需求展开，摒弃了复杂的气动、液压驱动结构，采用纯机械连杆结构实现可靠夹紧，无需额外动力源即可完成工件装夹，适合小批量加工、工位临时装夹等场景使用，建模过程中对所有活动部件都添加了运动约束，可直接在软件中完成开合动作的仿真验证，检查机构运动过程中是否存在干涉问题，同时对易磨损的压头、销轴部位都设计成可更换结构，方便后续维护更换零件，整体模型结构完整，细节丰富，既可以作为机械原理教学的演示案例，也可以作为工装设计的参考原型。
