多品类工业紧固连接件三维结构设计

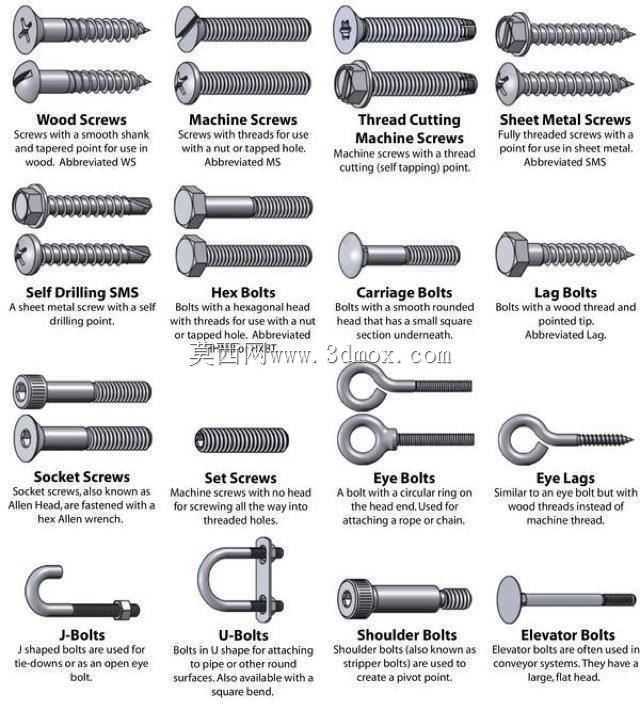

　　在各类机械装配、建筑施工、家具制造、电力设施搭建场景中，螺纹类紧固连接件是应用覆盖范围最广的基础零部件，不同结构的紧固件对应完全差异化的受力工况与安装基材，本次梳理的全系列紧固件三维结构，覆盖了从木质基材连接、薄板金属固定到重载结构吊装、管线抱装的全场景使用需求。从结构设计逻辑来看，木螺钉采用半螺纹设计，螺杆尾部带有锥形缩径，螺纹牙型角更大、牙距更宽，拧入木材时可通过挤压木质纤维形成紧密的啮合结构，不会出现基材开裂问题，头部的开槽、十字、内六角等不同槽型，对应不同的拧紧力矩需求，大规格木螺钉多用于木结构梁柱连接，小规格则适配家具组装场景。机螺钉为全螺纹等径结构，牙距符合普通公制螺纹标准，需配合螺母或者预制内螺纹孔使用，螺纹精度等级更高，适合金属构件之间的精准定位连接，头部的沉头、盘头、圆柱头等结构，可适配不同的安装面沉孔要求，保证装配后表面平整度。自攻螺钉（螺纹切削型）尾部带有切削开槽，拧入薄板金属时无需预先攻丝，可通过自身切削刃在基材孔内直接成型配合螺纹，大幅提升现场装配效率，多用于钣金机柜、薄钢板构件的快速连接。自钻自攻螺钉尾部带有钻削头，可直接在薄钢板上钻孔、攻丝一次完成，省去预钻孔工序，适合现场施工场景下的快速固定。外六角螺栓是重载连接场景的核心部件，六角头部可承受更大的拧紧力矩，配合平垫、弹垫使用时可实现大预紧力的结构锁紧，广泛用于钢结构机架、设备底座的承重连接。马车螺栓头部为半圆头，方颈位置可卡入安装孔的方槽内，

　　拧紧螺母时螺杆不会跟随转动，适合桥架、护栏等需要从外侧安装、表面无突出棱角的场景。六角头木螺钉（ lag bolt ）也就是常说的外六角自攻木螺钉，相比普通一字/十字木螺钉可承受更大的拧紧力矩，用于木结构重载连接，比如木屋梁柱、大型木构件的固定。内六角螺钉（ socket screw ）头部为圆柱内六角结构，可沉入构件沉孔内，装配后表面无突出，适合空间受限、外观要求平整的精密设备装配场景。紧定螺钉为全螺纹无突出头部结构，通过尾部的锥端、平端或者凹端顶紧被连接件，用于轴类零件与轮毂的定位固定，防止周向或轴向窜动。吊环螺钉头部为封闭环形结构，环部与螺杆为一体成型结构，受力经过专门的强度校核，用于设备吊装时的吊点安装，

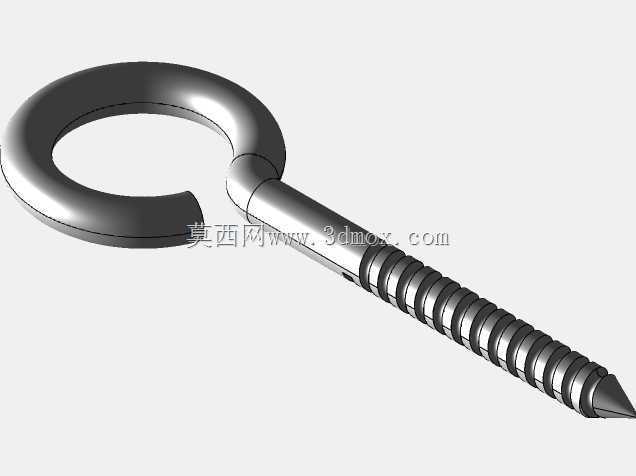

　　使用时需保证环部受力方向与螺杆轴线一致，避免侧向受力导致断裂。吊环木螺钉则是针对木质基材的吊装需求设计，螺纹部分适配木材啮合特性，用于木质构件上的吊点固定。J型螺栓尾部为弯钩结构，可勾住基础预埋件或者构件边缘，配合螺母锁紧，用于地脚固定、缆风绳拉结点等场景。U型螺栓为U形弯杆结构，两端带螺纹，配合压板使用可抱紧圆形管材或者轴类零件，多用于管线固定、车辆钢板弹簧锁紧、管路支架安装场景。轴肩螺栓带有高精度的光轴轴肩段，可作为铰接轴使用，轴肩部分可实现精准的轴向定位，用于连杆机构、转动副的连接。电梯螺栓带有大直径薄平垫头，多用于电梯轿厢、输送设备的薄板构件连接，大头部可增大接触面积，降低薄板接触面的压强，防止长期受力后板材变形。

　　所有紧固件的三维建模均严格遵循对应国标、美标的牙型参数、头部尺寸、螺杆长度公差，建模时还原了螺纹牙型的真实轮廓，而非简化的贴图效果，可直接用于装配干涉检查、受力仿真分析，不同紧固件的安装边界尺寸也做了完整还原，比如沉头螺钉的沉孔深度、外六角螺栓的扳手空间预留尺寸、吊环螺钉的环形空间尺寸，在做整体设备装配设计时，可直接调用这些模型完成布件，无需反复核对安装空间是否足够。在实际选型过程中，不同场景下的紧固件选择需要匹配基材硬度、受力大小、防腐要求，比如户外使用的紧固件需要考虑镀锌层厚度，重载连接场景需要核对螺栓的性能等级，而精准的三维模型可帮助设计人员在方案阶段就完成装配验证，避免后期生产装配时出现干涉、强度不足、安装空间不够的问题。
