精密推台裁板锯三维结构设计方案

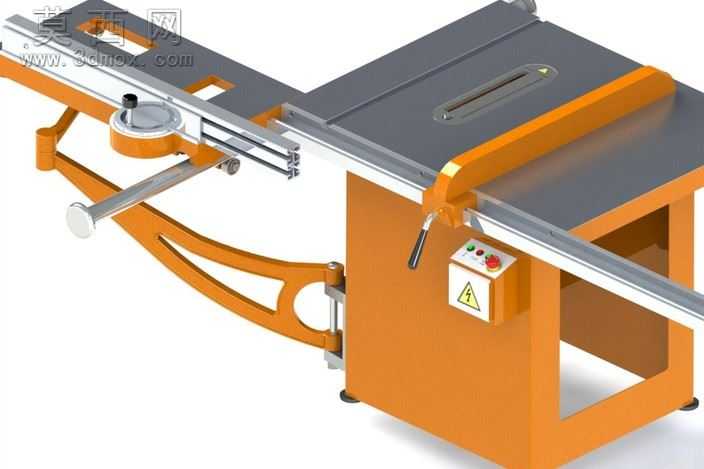

本模型为板材精密裁断加工用推台锯设备，采用三维参数化建模完成全结构搭建，建模过程中严格遵循木工加工设备的实际尺寸比例与装配逻辑，对每一处结构的运动干涉、装配公差都做了对应校验，保证模型结构符合真实设备的运行逻辑。模型整体采用橙灰配色的工业设备涂装方案，机身主体为立式箱型焊接结构，建模时对机身的折弯加强筋、底部调平脚座、侧边电气安装舱都做了精细化还原，机身表面赋予哑光橘色烤漆材质，工作台面赋予深灰色耐磨酚醛树脂材质，金属导轨部分赋予抛光镀铬金属材质，操作手柄部分赋予黑色防滑橡胶材质，各类材质的粗糙度、反光度参数都经过反复调试，渲染后可清晰区分不同部件的材质属性，还原真实工业设备的视觉质感。设备核心结构包含固定工作台、滑动推台、角度调节靠山、锯片升降调节机构、主锯与划线锯组件、电气控制单元几个部分：滑动推台通过双直线导轨与机身连接，建模时还原了导轨的滑块锁紧结构、推台的靠尺定位结构，可模拟推台沿导轨平稳滑动的送料动作；角度调节靠山带有旋转刻度盘与锁紧手柄，可实现0到45度的角度调节，适配不同角度的板材裁切需求；锯片组件部分还原了锯片防护罩、分料刀结构，以及锯片高度调节的手轮传动结构，可模拟锯片伸出高度的调整动作；电气控制单元设置在机身侧前方，带有急停按钮、启动停止按钮与电源警示标识，符合工业设备的安全设计规范。设计过程中优先考虑设备的操作便捷性与加工精度，将滑动推台的延伸支撑臂做了镂空减重结构设计，既保证支撑强度又降低推台滑动的负载，靠山的刻度标识做了凸起建模处理，方便操作人员快速定位裁切尺寸，整体结构无冗余设计，各功能部件布局符合人体工程学要求，可作为木工加工设备设计、教学演示、结构优化的参考三维模型使用。
