带人体工学握持曲面的塑料包装瓶结构设计

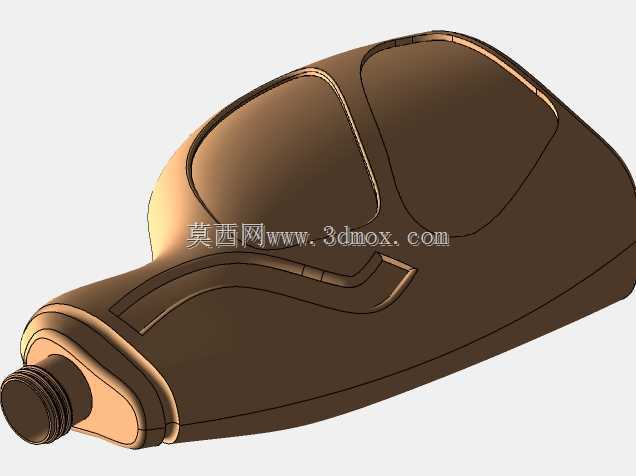

　　日常消费品类的液体包装容器设计，往往需要在量产可行性、使用体验、外观辨识度三者间找到平衡，这款塑料瓶的三维结构设计，正是围绕手持类液体包装的实际使用场景展开的。从结构细节来看，瓶口采用标准外螺纹结构，螺纹牙型的导程、牙高均匹配通用旋盖尺寸，可直接适配市面常规的塑料防盗盖、尖嘴盖等配件，无需额外开制专属瓶盖，能有效降低包材采购的综合成本，螺纹段根部设计有一圈限位凸台，既可以作为旋盖的行程限位，避免旋盖过紧导致的螺纹滑牙，也能在灌装环节给输送线的卡瓶定位提供基准面，适配高速灌装线的工位定位需求。瓶身的曲面设计并非单纯为了外观造型，其两侧内凹的曲面弧度，是按照成年男性手掌自然握持时的指腹贴合曲率推导而来，当使用者单手握持瓶身时，食指、

　　中指、无名指的指腹可自然嵌入曲面凹陷区域，拇指可搭在瓶身另一侧的平缓弧面上，即使瓶身表面沾有少量水渍或油污，也能依靠曲面的贴合限位减少握持打滑的概率，相比直筒型瓶身，这种曲面结构在同等瓶身容量下，可降低约15%的握持施力强度，适合盛装润滑油、清洁液、车用添加剂等需要单手握持操作倾倒的液体内容物。从壁厚设计来看，整个瓶身采用等壁厚抽壳思路，基础壁厚设定适配常规PET、HDPE吹塑工艺要求，在曲面过渡的折角位置做了局部壁厚增厚处理，避免吹塑成型时出现局部壁厚过薄导致的瓶身塌陷、渗漏问题，同时在瓶身底部设计有内凹的支撑底脚，五个均匀分布的底脚可让瓶身平稳放置在水平台面上，底脚的内凹结构也能抵消吹塑成型时底部的收缩变形，

　　避免放置时出现瓶身歪斜、底部晃动的问题。瓶身的整体外轮廓尺寸，适配常规的手持操作范围，最大截面直径控制在成年手掌可完全环握的区间内，整体高度不会在握持倾倒时出现重心过高导致的操控不稳问题，瓶口的中心轴线与瓶身主体轴线存在微小的倾角，这个倾角是按照倾倒时的液体流出轨迹优化的，当使用者握持瓶身倾倒内容物时，无需过度翻转手腕即可让液体平稳流出，减少液体沿瓶身外壁流淌的概率。在结构建模阶段，所有曲面均采用G2连续过渡，没有尖锐的棱角结构，既可以避免吹塑脱模时出现卡模、拉伤的问题，也能在用户握持时避免棱角硌手，提升长时间握持的舒适度，瓶身表面预留了平整的标签粘贴区域，该区域的曲面曲率控制在适合不干胶标签贴合的范围内，不会出现标签粘贴后起翘、

　　褶皱的问题，可直接适配常规的不干胶标签贴标工艺，无需额外调整贴标机的压合参数。从安装与适配边界来看，这款瓶身的最大外径、整体高度均适配常规的液体灌装生产线工位间距，可直接在现有标准灌装线上完成灌装、旋盖、贴标全流程，无需对现有生产线的卡瓶板、输送导轨、旋盖头进行定制改造，能帮助生产方快速完成新品包材的上线投产，减少产线调整的时间与成本投入。瓶身的加强筋结构隐藏在曲面过渡的棱线位置，没有采用外露的凸起加强筋，既保证了外观的整体性，也能依靠曲面的折角结构提升瓶身的径向抗挤压强度，在仓储堆码、运输搬运过程中，即使受到一定的侧向挤压力，瓶身也不会出现过度变形导致的内容物渗漏、瓶盖松脱问题。
