便携夹式数字投影日晷结构设计

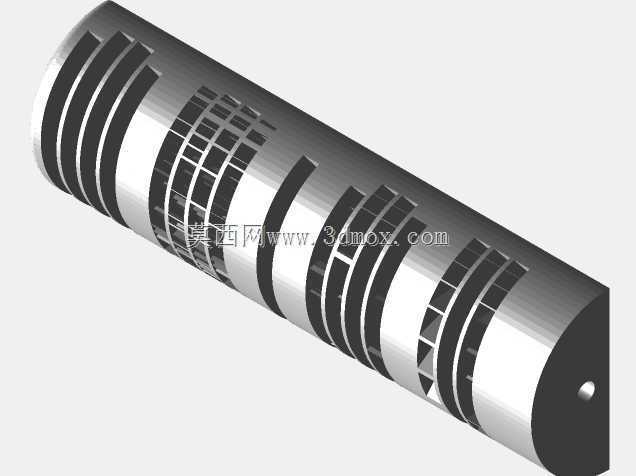

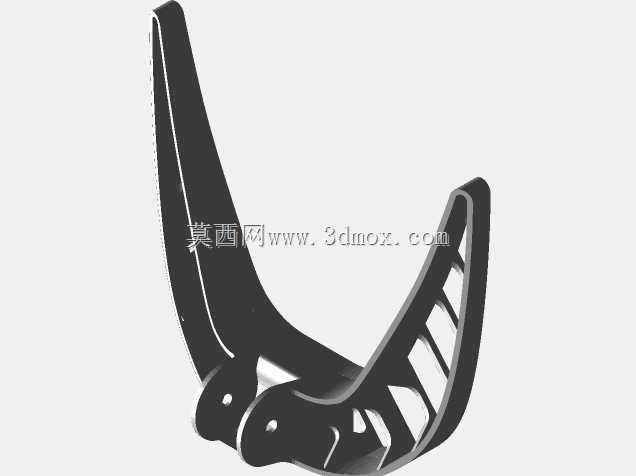

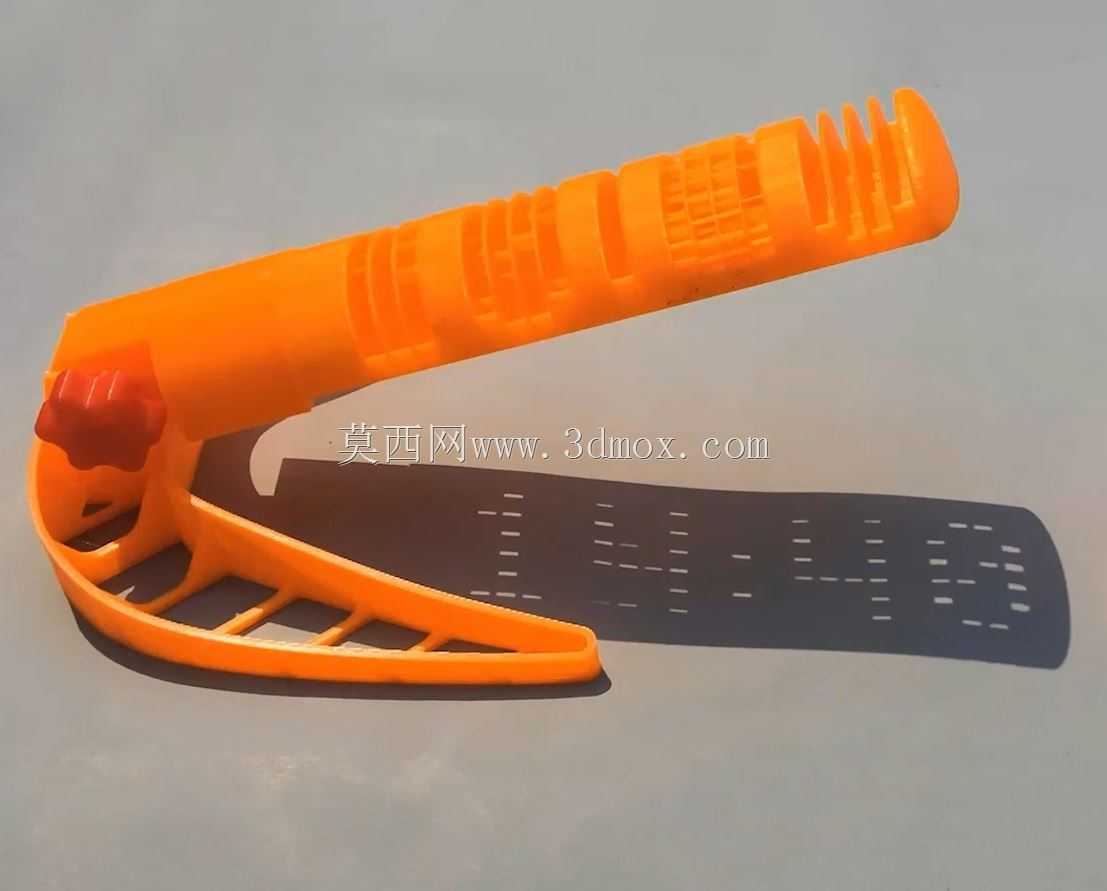

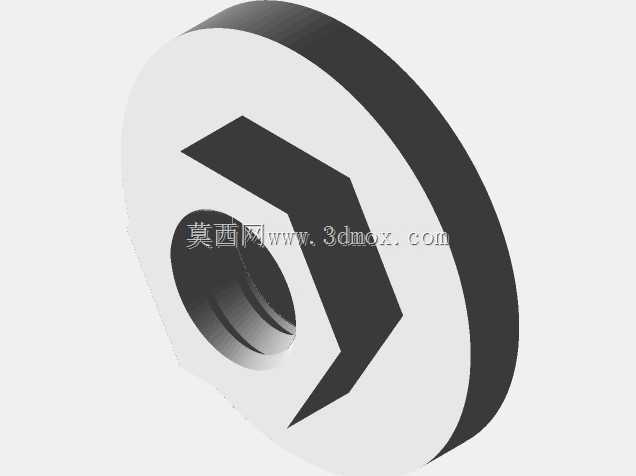

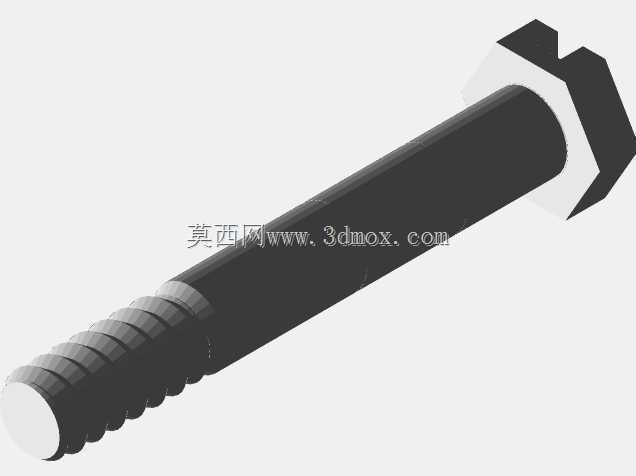

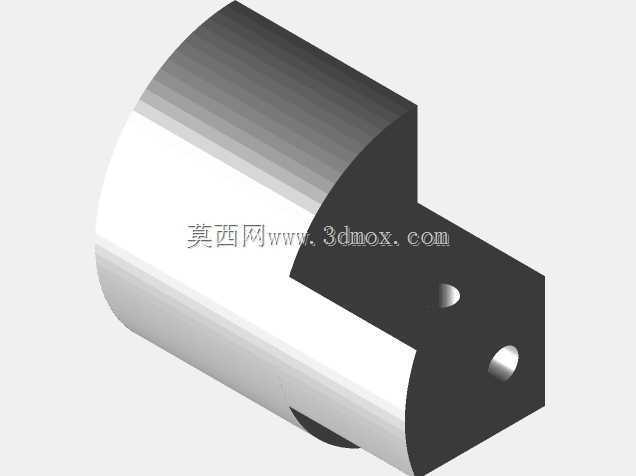

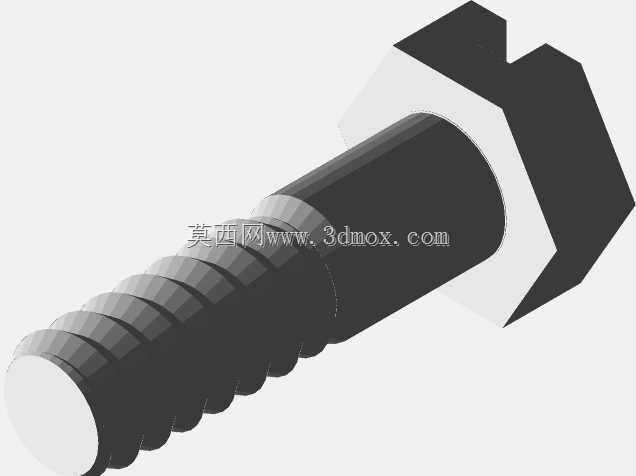

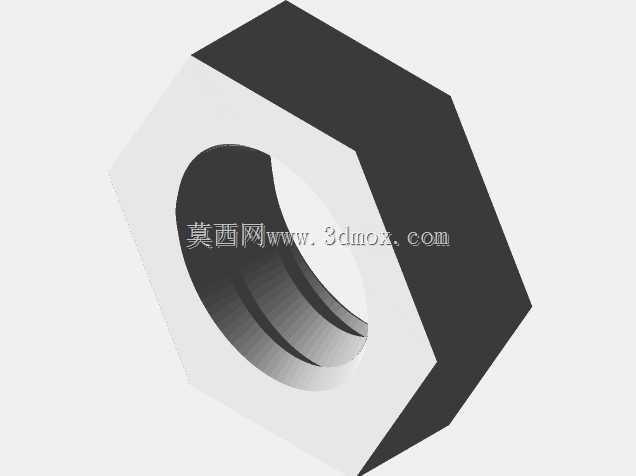

　　这款夹式数字投影计时装置的设计，跳出了传统赤道式日晷的盘面指针结构逻辑，采用镂空投影的光学原理实现时间读取，整体采用一体化夹式结构，无需额外支架即可固定在平整的户外台面使用。从结构布局来看，装置分为夹持底座与投影主体两个功能区段，夹持段采用镂空肋板结构，在保证夹持支撑强度的前提下大幅削减整体重量，肋板的排布角度经过受力校核，开合角度适配10mm以内厚度的平板、台面边缘夹持，夹持接触面做了圆弧过渡处理，避免夹持过程中对接触面造成压痕损伤。投影主体段为长条形圆柱壳体，壳体表面按照太阳高度角与方位角的对应关系，加工出多组不同宽度、不同排布间距的镂空通槽，这些通槽的位置并非均匀排布，而是结合不同纬度地区的太阳运行轨迹参数做了对应适配，

　　当阳光以对应角度照射到壳体上时，光线穿过镂空槽会在下方承接面投射出组成数字的点阵光斑，直接显示当前时刻的数字读数，无需使用者掌握传统日晷的刻度换算、方位校准专业知识。在实际应用场景中，这款装置既可以作为中小学地理、物理课程的光学与计时原理教具，帮助学生直观理解光影成像与太阳运行规律的对应关系，也可以作为户外露营、徒步活动中的轻量化计时工具，无需供电即可在晴朗白天实现时间读取，同时也可作为科普场馆的互动体验展项，参观者调整装置朝向即可观察投影数字的变化过程。设计过程中首先对投影光路做了逐点校核，每一组镂空槽的位置都对应特定太阳高度角下的光线投射路径，确保投射出的数字点阵无错位、无缺段，数字识别度满足裸眼读取需求；

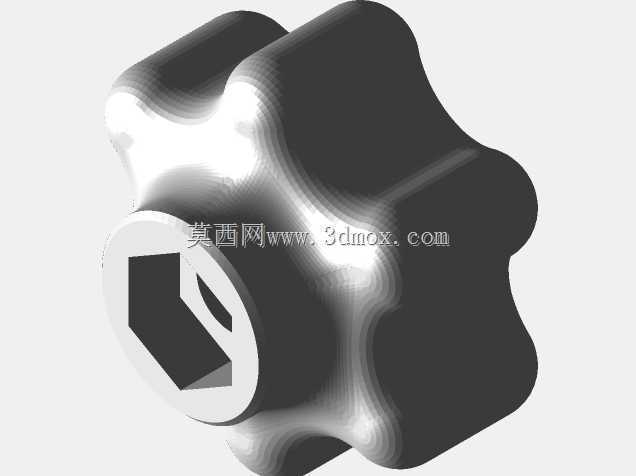

　　壳体的壁厚做了均匀化处理，适配3D打印一体成型的工艺要求，所有镂空槽的边缘都做了0.2mm的倒角处理，避免打印过程中出现支撑残留影响投影清晰度。夹持段的转轴位置做了阻尼结构设计，调整开合角度时可以保持在任意开度位置，不会出现松脱滑落的问题，整体收拢后外形为规整的长条形，可直接放入工具袋或者背包侧袋携带，整体外轮廓尺寸控制在180mm长度、45mm宽度范围内，收纳状态下无突出尖锐结构，不会刮蹭携带过程中的其他物品。从结构强度角度看，夹持段的肋板厚度设置为2.5mm，在PLA、ABS等常见3D打印材料的成型条件下，反复开合夹持的疲劳寿命可满足千次以上使用需求，投影主体段的壳体壁厚设置为2mm，日常握持、

　　放置过程中不会出现受力变形导致的镂空槽位置偏移，保证投影精度的稳定性。不同于传统日晷需要精准对准正南方向、调整晷面倾斜角度匹配当地纬度的复杂操作，这款装置的使用门槛极低，只需要将夹持段固定在平整的受光面，旋转装置整体直到投影面出现清晰的数字点阵即可完成读数，对非专业使用者十分友好。在细节设计上，投影段的端部做了圆弧收边处理，没有尖锐棱角，作为教具使用时可以避免学生操作过程中被划伤，壳体表面的镂空槽排布做了视觉优化，未投影状态下壳体表面的槽体呈现规律的韵律感，兼具实用功能与外观设计感。
