空气泵用离心式叶轮结构设计

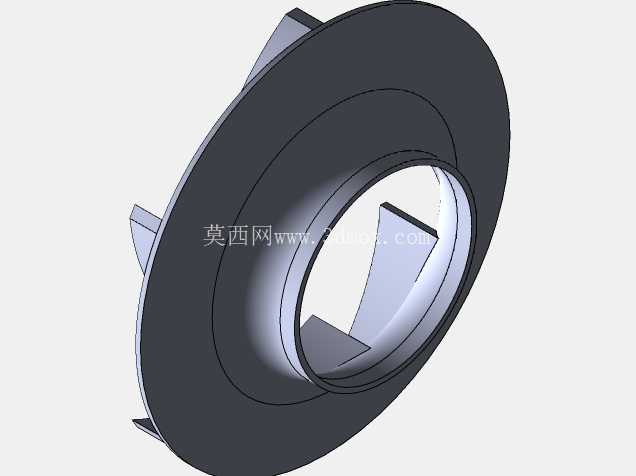

　　该叶轮作为空气泵的核心过流做功部件，主要应用在小型低压空气输送、气路增压、设备风冷配套等场景中，直接决定气路系统的流量输出、压力增益与运行稳定性。从结构设计逻辑来看，整体采用后向直板叶片搭配环形轮盖与中心轮毂的组合形式，轮盖外缘做了平滑的圆弧过渡，能够减少气流进入叶道时的冲击损失，避免入口处出现涡流紊流导致的效率下降。叶片沿轮毂周向均匀分布，叶片型线采用直壁式设计，加工难度低，在小流量工况下不容易发生气流脱离，适配小型空气泵转速区间宽、运行工况波动大的使用特点。中心的通孔为动力输入轴的安装位，孔壁与轮毂的同轴度公差需要控制在IT7级以内，才能保证叶轮高速旋转时的动平衡精度，避免运行过程中出现径向跳动导致的轴承磨损、整机振动超标问题。

　　安装边界方面，叶轮轮盖的最大外径为核心安装限位尺寸，装配时需要与泵壳的内壁预留0.8-1.2mm的径向间隙，间隙过大会导致气流回流降低容积效率，间隙过小则容易在热胀状态下发生扫膛故障。轮毂端面的轴向定位台阶需要与电机轴的轴肩完全贴合，锁紧时的压紧力需要控制在合理区间，既不能因为压紧力不足导致运行时叶轮窜动，也不能因为压紧力过大导致轮毂产生微变形影响动平衡。从功能特性上看，该叶轮的叶片出口安装角经过匹配计算，在额定转速下能够输出稳定的风压，同时兼顾运行噪音控制，适合用在对噪音有一定要求的民用配套气泵、小型设备风冷系统中。

　　设计过程中优先考虑了加工工艺性，叶片与轮盖、轮毂的连接位置均做了R2的圆角过渡，既减少了应力集中风险，提升部件的抗疲劳强度，也适配注塑或者钣金冲压的批量加工工艺，不需要复杂的五轴加工即可完成生产，能够有效控制批量制造成本。在实际选型匹配时，需要结合驱动电机的额定转速、泵体的流道结构做动平衡校验，通常在G2.5级的动平衡精度下，该叶轮可以在最高每分钟8000转的转速下稳定运行，不会出现异常振动。叶道的通流截面经过优化，在输送含少量微小粉尘的空气时，不容易发生积灰堵塞，降低日常维护的频次。轮盖的外缘翻边结构能够在装配时起到辅助定位作用，与泵壳的密封槽配合可以减少级间漏气，提升整机的容积效率。
