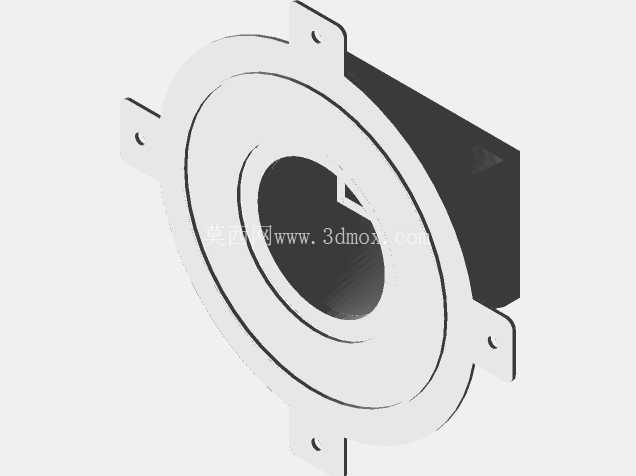

带法兰安装座环形电源变压器结构

　　在工业控制机柜、小型机电设备的供电回路设计里，这类带一体式法兰安装耳的环形电源构件，是解决小空间内电压转换、电磁干扰抑制的常用选型。不同于传统叠片式方形变压器的厚重结构，环形铁芯的磁路闭合度更高，空载电流能控制在更低水平，长时间待机工况下的铁损表现更优，适合对能耗有明确要求的连续运行设备。

　　从结构设计逻辑来看，外围的四个带安装孔的固定耳，是直接和环形护壳一体冲压成型的，没有额外的焊接拼接工序，既减少了装配环节的累计误差，也避免了焊接应力带来的护壳变形问题。安装耳的开孔位置做了对称分布设计，不管是正装还是侧装，都能和设备内部的安装梁、机柜立柱的标准孔位匹配，安装时不需要额外做打孔适配，现场装配效率能提升不少。护壳的环形内圈做了翻边处理，一方面是增强壳体的结构强度，避免运输、安装过程中边缘磕碰变形，另一方面翻边形成的圆滑过渡，不会划伤内部缠绕的绝缘漆包线，也能避免安装人员操作时被锐边割伤。

　　实际应用场景中，这类构件常被用在小型数控设备的控制回路供电、工业传感器的集中供电模块、商用小家电的电源转换单元里。因为环形结构的漏磁远小于叠片结构，安装位置靠近信号采集板卡时，不会对弱信号传输造成明显的电磁干扰，这一点在精密检测设备的内部布局里优势格外明显。设计时特意将接线端的出线位置设置在护壳的侧方平面，而非环形端面，这样接线完成后线缆可以顺着设备内壁走线，不会额外占用轴向的安装空间，对于内部空间紧凑的壁挂式控制箱来说，能有效压缩整体的安装深度。

　　从安装边界尺寸来看，环形主体的外径适配常规的120mm安装间距，四个固定耳的孔中心距控制在140mm，匹配市面上通用的电气安装梁的孔位标准，安装孔的直径适配M4规格的固定螺丝，不需要额外定制紧固件。护壳的轴向厚度控制在60mm以内，安装时预留5mm的线缆弯折空间即可，不会和相邻布置的断路器、接线端子排产生空间干涉。铁芯外围的绝缘护壳采用金属材质，一方面能起到电磁屏蔽的作用，进一步降低漏磁对外围电路的影响，另一方面金属壳体的散热性能优于塑料护壳，长时间满负载运行时，绕组产生的热量能通过壳体快速散出，避免内部温度过高加速绝缘层老化。

　　在结构细节处理上，固定耳和环形主体的连接位置做了圆弧过渡，没有直角应力集中点，设备运行过程中产生的持续振动，不会在连接位置产生疲劳裂纹，能满足工业场景下长时间振动工况的使用要求。内圈的中心通孔直径足够大，既可以作为穿线通道让主回路线缆直接穿过，也能在需要的时候加装中心固定螺栓，实现双重固定，在高振动的移动设备上使用时，能避免长期振动导致的固定螺栓松动问题。护壳表面做了哑光喷塑处理，不仅能起到防锈防腐蚀的作用，哑光表面也不会在设备内部产生光线反射，方便运维人员检修时观察内部接线状态。

　　这类结构的建模过程中，需要重点关注固定耳的折弯角度与安装面的平面度控制，如果折弯角度存在偏差，安装时四个固定耳无法完全贴合安装面，强行拧紧螺丝会导致护壳变形，挤压内部绕组造成绝缘层破损。同时内圈翻边的圆角半径需要控制在合理范围，圆角过小会导致冲压时板材开裂，圆角过大则会占用内部的绕组空间，压缩铜线的缠绕空间，影响额定功率下的绕组线径选择。建模时还要提前预留绝缘层的厚度空间，避免护壳和绕组之间的间隙过小，装配时刮破绝缘纸造成耐压测试不通过。
