奥迪Quattro运动换挡机构三维设计作品

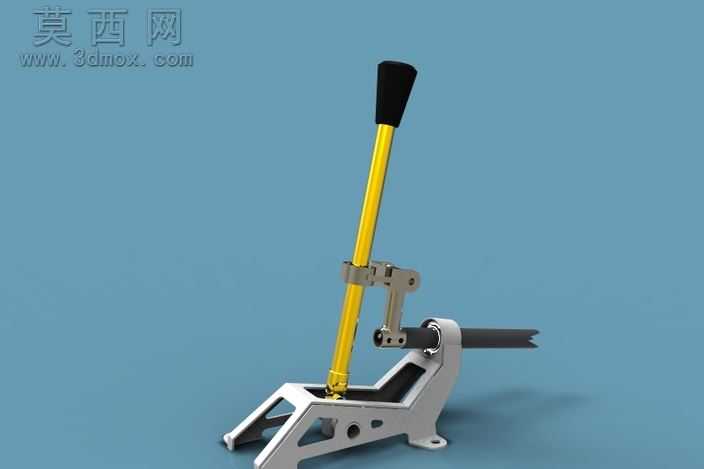

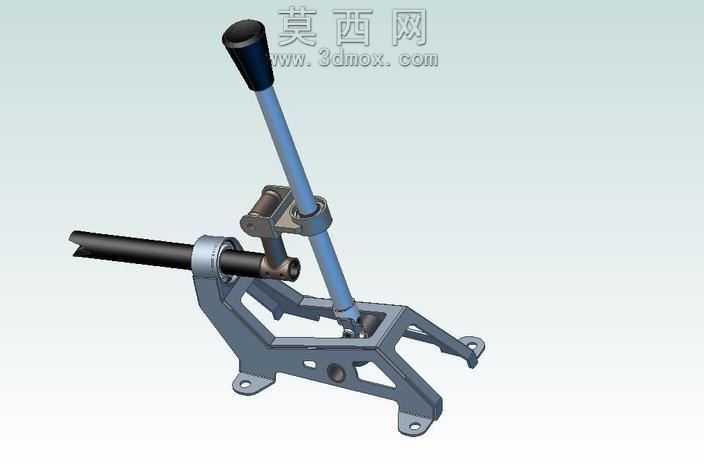

本作品为奥迪Quattro车型配套的运动齿轮移位器三维建模设计，整体建模过程严格遵循实车操纵机构的尺寸比例与功能逻辑，在三维建模软件中首先完成底座结构的草绘与特征拉伸，底座采用轻量化镂空式三角支撑结构，通过多段拉伸切除、倒角与圆角特征处理，既保证安装固定的结构强度，又通过减重孔设计降低部件整体重量，底座上预留的安装孔位完全匹配车型原换挡机构的安装点位，可实现原位替换安装。操纵杆主体采用分段式建模设计，杆身部分通过扫描特征生成等直径长杆结构，表面赋予亮面金属镀铬材质，还原改装挡杆的金属质感；顶部握持手柄采用旋转凸台特征生成符合人体工学的锥形握持结构，表面赋予磨砂黑色橡胶材质，模拟防滑握把的触感与视觉效果。中间的锁止与连接机构采用装配体层级建模，分别完成铰接支架、锁止卡扣、转轴销轴、横向输出杆的独立零件建模，再通过同轴心、重合、距离等配合关系完成总装配，还原换挡过程中杆体摆动、锁止机构卡合、横向杆输出位移的完整运动逻辑，各铰接位置预留合理的装配间隙，避免运动干涉。渲染阶段采用冷色调纯色背景，布置三点式布光方案，主光源从侧上方打亮杆身金属面形成自然高光，辅光源补全暗部细节避免结构死黑，轮廓光勾勒底座与支架的边缘轮廓，突出金属材质的反光特性与结构层次感。设计过程中在保留原厂换挡机构传动逻辑的基础上，缩短了换挡杆的横向摆动行程，调整了杆体的握持高度，适配运动驾驶场景下的快速换挡操作需求，支架部分的加强筋结构经过受力仿真优化，可承受大力度快速换挡带来的冲击载荷，整体模型结构完整，各零件特征清晰，可用于汽车改装方案展示、换挡机构原理演示以及改装配件的前期开发验证。
