3D打印用异形手工意面成型模具结构

　　这款面食成型模具的结构设计，核心围绕家用及小型手工面食工坊的意面制作场景展开，区别于工业量产的大型挤压面食设备，该结构适配桌面级3D打印制造，可快速产出不同截面造型的手工意面坯体，满足小众化、定制化的面食制作需求。从实际使用场景来看，这类模具主要适配小型手动压面设备或是手工挤压操作，不需要配套大型动力设备，适合家庭面食制作、私房烘焙、小型美食工作室使用，能够在不依赖大型工业面食生产线的前提下，做出造型辨识度高的异形意面产品。

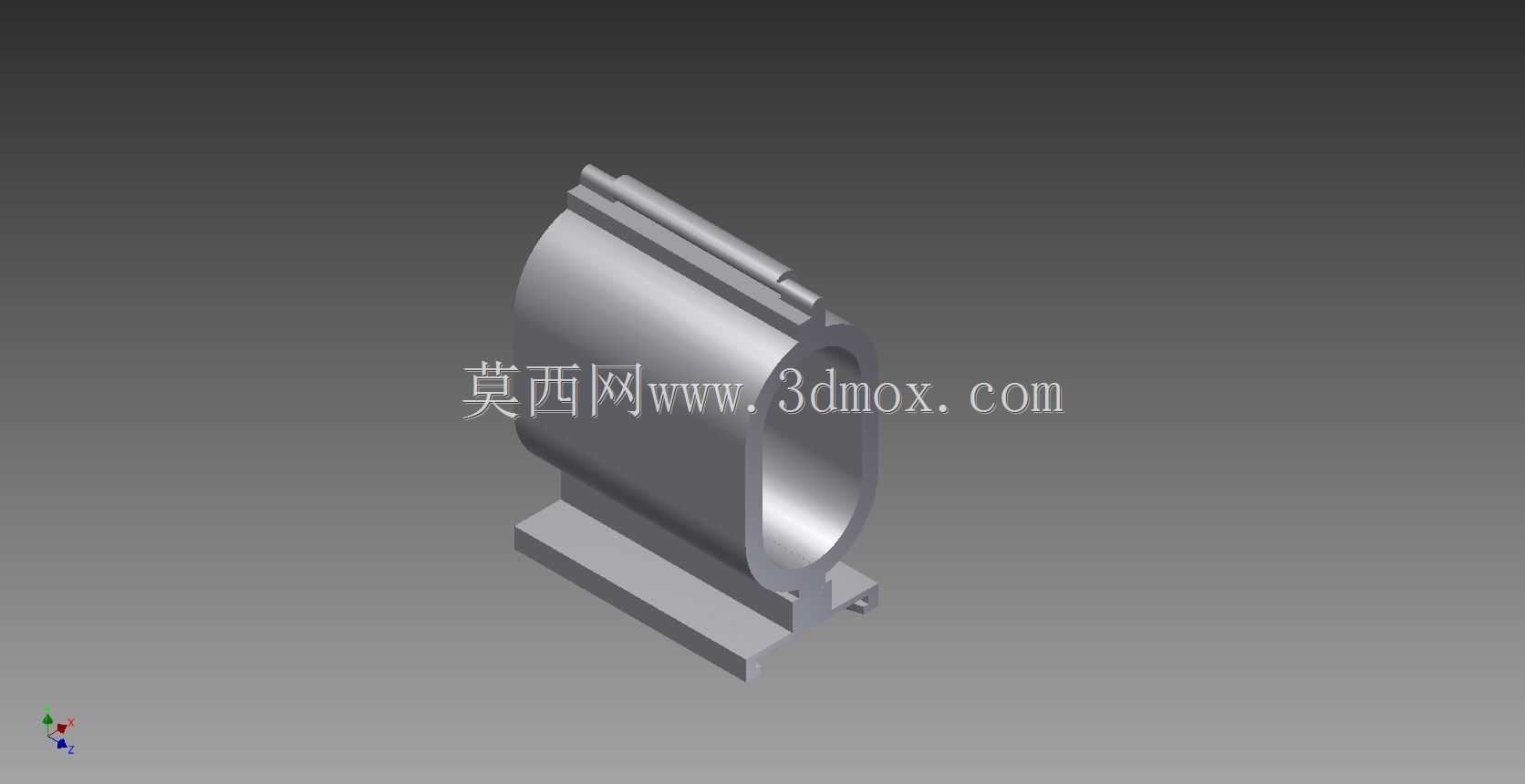

　　从功能特性上看，模具主体采用筒式挤压腔结构，上部设置的卡合凸条结构，能够与常见的手动压面筒出料端快速卡接定位，避免挤压面团时出现漏料、模具移位的问题；下部的一体化安装底座，既可以在静置放置模具时保证放置平稳，也能在挤压操作时通过底座的受力面传递按压力，降低操作时的握持难度。模具的成型腔采用光滑过渡的曲面设计，没有尖锐的内角结构，一方面能够减少面团挤压过程中的阻力，避免面团在腔体内残留堆积，另一方面也能降低3D打印后的后处理打磨工作量，只需要简单抛光腔体表面就能达到食品接触的光滑度要求。

　　设计思路上，这款模具没有采用传统金属模具的分体拼接结构，而是采用一体化打印的成型方案，规避了拼接结构带来的接缝漏面、清理困难的问题。在腔体截面的设计上，预留了足够的壁厚余量，既能够承受面团挤压时产生的径向张力，避免3D打印件在受力时出现开裂变形，也不会因为壁厚过大导致打印时间过长、材料浪费。成型出口的边缘做了0.2mm的圆角过渡，能够保证挤出的意面坯体边缘光滑，不会出现毛边、断条的问题，同时圆角结构也能减少面团粘连在出口边缘的概率，降低使用后的清理难度。

　　从外形尺寸与安装边界来看，模具主体的筒体外径适配市面上常见的直径50mm规格的手动压面筒，上部卡合凸条的宽度为4mm，突出筒壁2mm，能够卡入压面筒端部对应的卡槽内，安装后轴向窜动量不超过1mm，保证挤压过程中模具不会被面团顶出。下部底座的长宽尺寸为60mm*40mm，底座厚度为5mm，放置在操作台面上时的支撑面足够稳定，即使施加较大的按压力也不会出现侧翻。模具整体高度为85mm，内部成型腔的有效长度为70mm，单次装填面团可以挤出长度约200mm的连续意面坯体，满足单次单人份的意面制作需求。

　　在实际使用的适配性上，该结构的成型截面可以根据需求快速调整，只需要修改腔体出口的截面形状，就能做出圆形、扁形、空心、带纹路等不同造型的意面，不需要重新设计整体的安装定位结构，大幅降低了系列化模具的设计工作量。模具的外表面做了浅防滑纹理设计，在拆卸模具时可以增加手部与模具的摩擦力，避免沾有面粉的手打滑。考虑到3D打印的工艺特性，所有结构的最小壁厚都不小于2mm，没有悬空角度大于45度的无支撑结构，打印时不需要添加大量支撑，既减少了支撑材料的消耗，也避免了去除支撑后留下的表面缺陷影响使用。腔体内部的表面粗糙度设计目标为Ra1.6，经过简单的打磨抛光后就可以达到食品接触的要求，不会出现面团粘黏在腔壁上导致挤出断裂的问题。

　　从结构受力的角度分析，挤压面团时的压力主要沿筒体轴向传递，下部底座与筒体的连接位置做了3mm的圆角过渡，能够分散应力集中，避免长期使用后连接位置出现断裂。上部的卡合凸条与筒体为一体化结构，受力方向沿凸条的剪切方向，2mm的突出量配合4mm的凸条宽度，能够承受至少50N的轴向推力，完全满足手动挤压面团时的受力需求，不会出现凸条断裂导致模具脱落的问题。模具的整体重量控制在30g以内，采用PLA或者食品级PETG材料打印即可满足使用强度要求，打印成本极低，普通用户也可以根据自己的需求自行打印制作不同造型的模具。
