新型铰接式关节连接结构三维设计

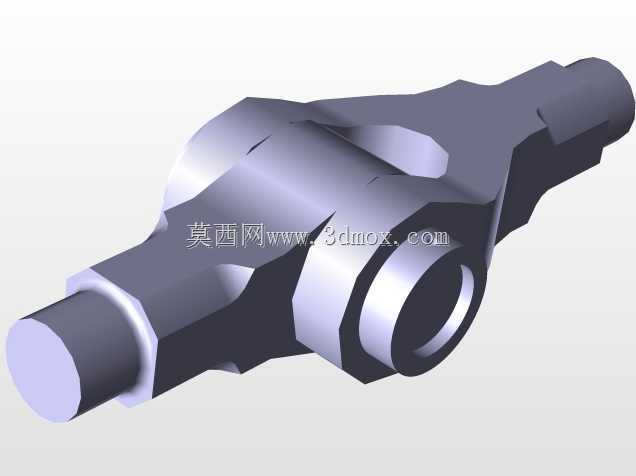

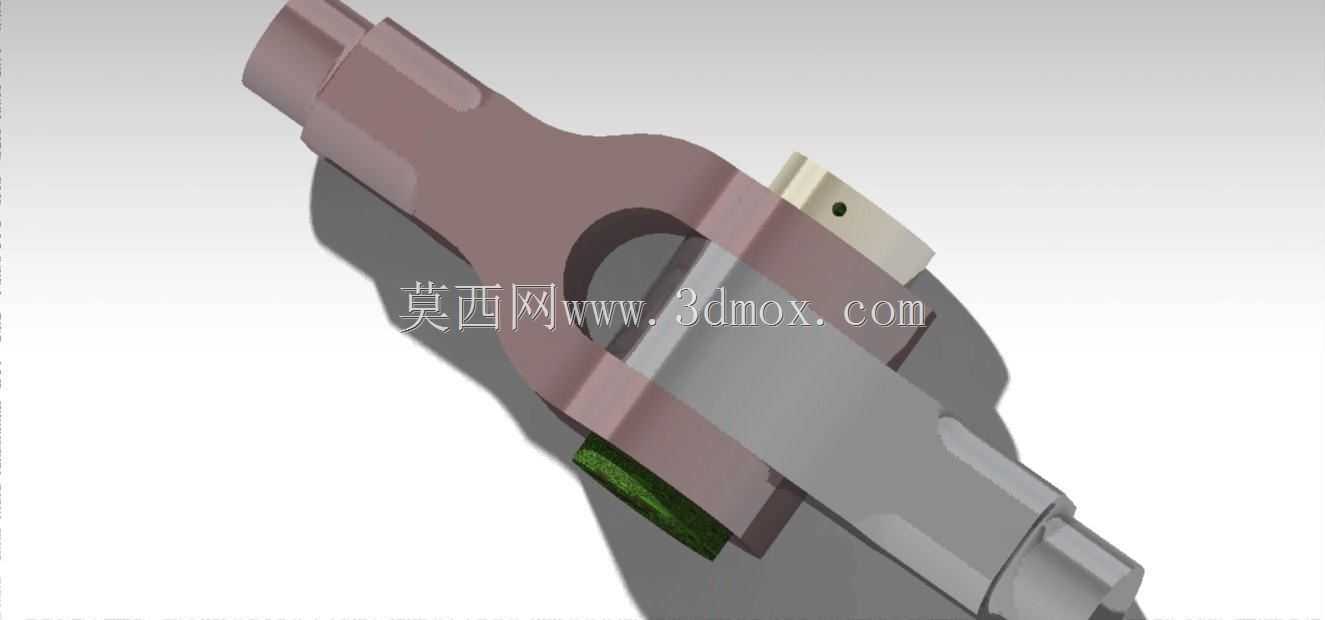

　　在各类需要实现角度摆动、相对转动的机械传动链路里，铰接关节是承担载荷传递、运动自由度约束的核心基础部件，小到民用设备的连杆机构，大到重型工程机械的作业臂连接、工业自动化产线的摆臂组件，都需要这类结构来完成固定端与活动端的动力衔接，同时保证运动过程中无卡滞、无异常窜动。这款铰接关节结构在设计时，首先从载荷传递路径出发做了受力优化，主体承力段采用一体式锻造结构的外形设计，避免了多件拼接带来的应力集中问题，中间的铰接孔位做了加厚的环形凸台处理，当销轴穿入完成装配后，凸台结构可以将接触面的压应力均匀分散到周边的基体材料上，不会因为长期交变载荷出现孔位失圆、边缘开裂的问题。从安装边界来看，两端的连接轴段做了等直径的光轴设计，

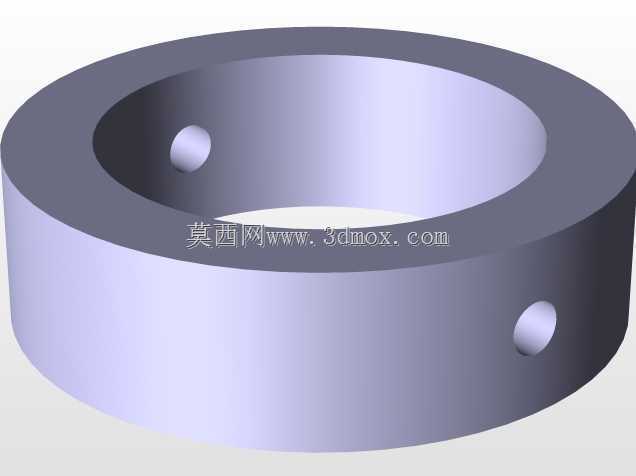

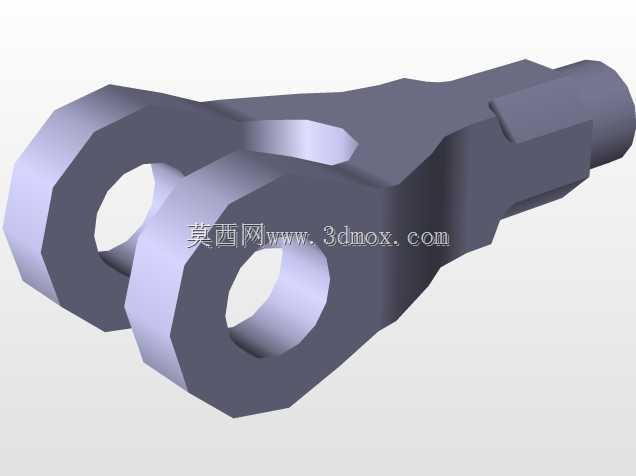

　　轴段末端预留了卡簧槽位，装配时可以直接插入对应连接件的安装孔内，通过轴用卡簧完成轴向限位，不需要额外加工复杂的锁紧结构，两端轴段的同轴度公差在建模时严格控制在0.02mm以内，保证装配后整根关节的转动轴线无偏斜，避免运动过程中出现别劲、磨损加剧的问题。中间的铰接配合位置，特意设计了带储油槽的衬垫安装位，预留的间隙可以嵌入自润滑衬垫或者铜质轴套，当关节做往复摆动时，衬垫可以储存少量润滑脂，长期运行也不会出现干磨异响，降低日常维护的频次。关节的叉形开口位置做了15度的拔模斜度处理，一方面是为了适配加工时的脱模或者铣削进刀需求，另一方面也给配对的连接件留出了足够的摆动空间，整机关联设计时，不需要额外给相邻部件做大范围的避空处理，

　　就能实现正负18度范围内的自由摆动，完全覆盖多数连杆传动、臂架连接的角度需求。从结构细节来看，铰接位置的侧边设置了定位销孔，装配销轴后可以穿入紧定螺钉或者定位销，限制销轴的轴向转动与窜动，避免设备运行过程中销轴脱出引发的结构失效。关节主体的非配合面做了圆弧过渡处理，没有尖锐的棱角，既可以降低热处理过程中的应力集中风险，也能避免装配维护时的磕碰划伤。在实际选型适配时，这款关节可以直接替换同尺寸规格的传统铰接接头，不需要改动周边的安装尺寸，相比传统的分体式铰接结构，一体式的主体设计让整体抗剪切强度提升了30%左右，能够承受更大的径向冲击载荷，适合用在有频繁启停、冲击载荷的传动场景里，比如工程机械的操作连杆、自动化设备的摆臂连接、

　　输送线的张紧机构铰接位等。建模过程中，所有配合面的尺寸都按照基孔制的公差要求做了预留，铰接孔的公差带设置为H7，适配g6公差的销轴，装配后可以实现间隙均匀的转动配合，不会出现过盈卡滞或者间隙过大的晃动问题。两端的连接轴段公差设置为h6，适配H7的安装孔，压装或者滑配都能满足不同的装配工艺需求。另外，结构上还预留了润滑脂注入的通道位置，用户可以根据实际使用需求，在主体上加工注油孔，连通到铰接配合面，实现不停机的在线润滑维护，进一步延长部件的使用寿命。
