航天轨道用快装式夹持固定夹具结构

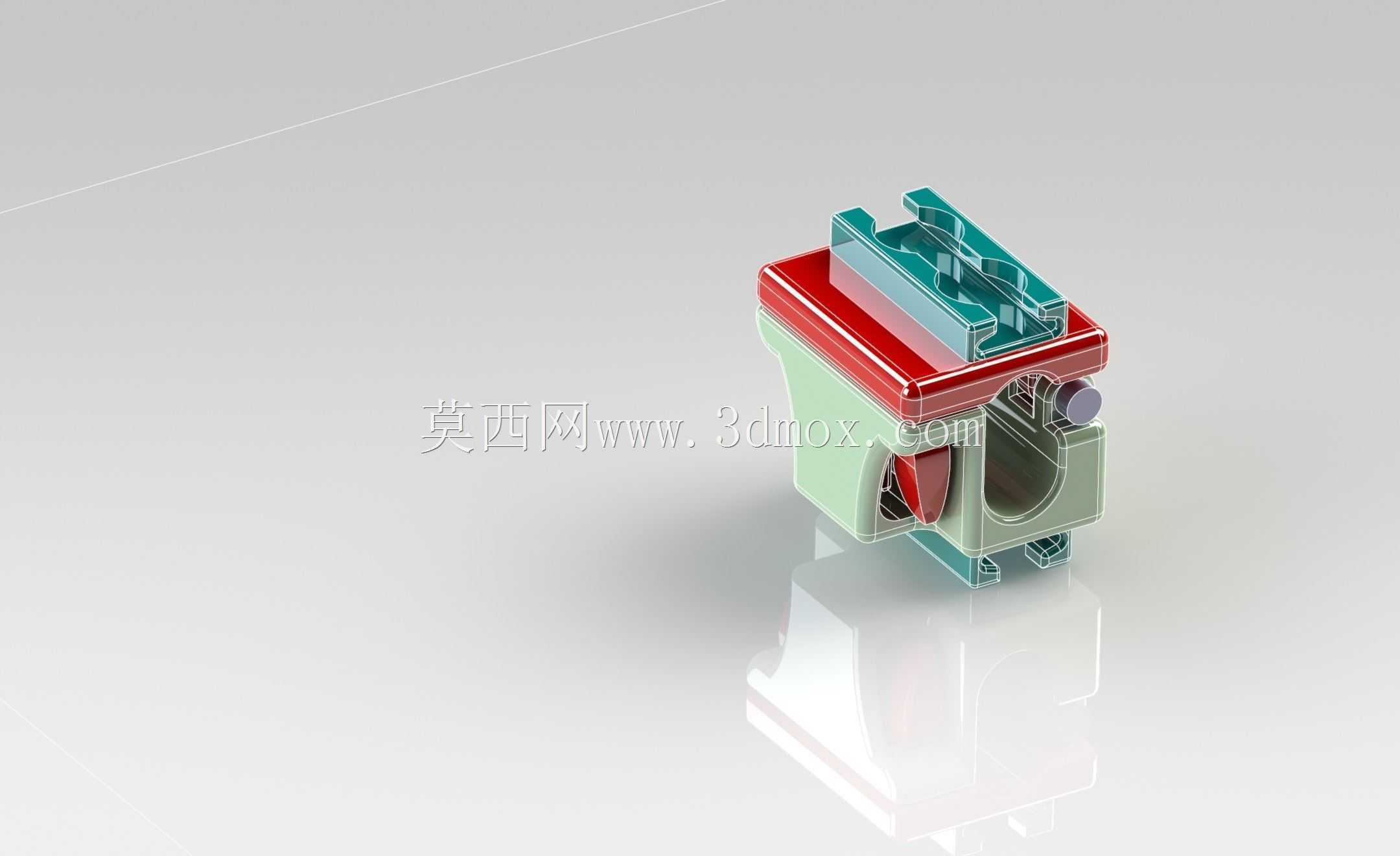

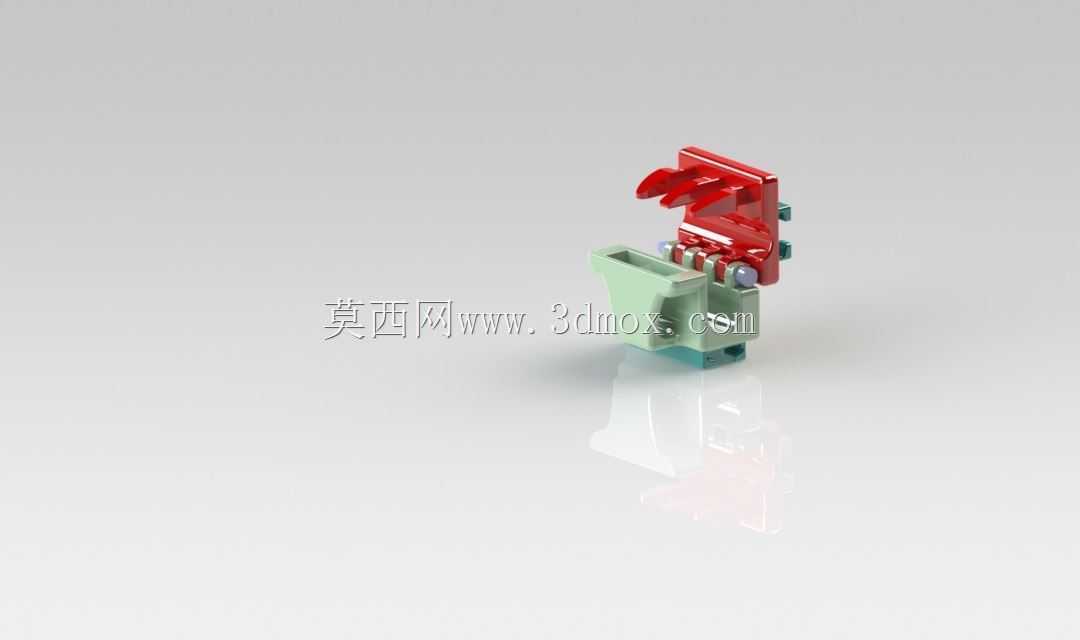

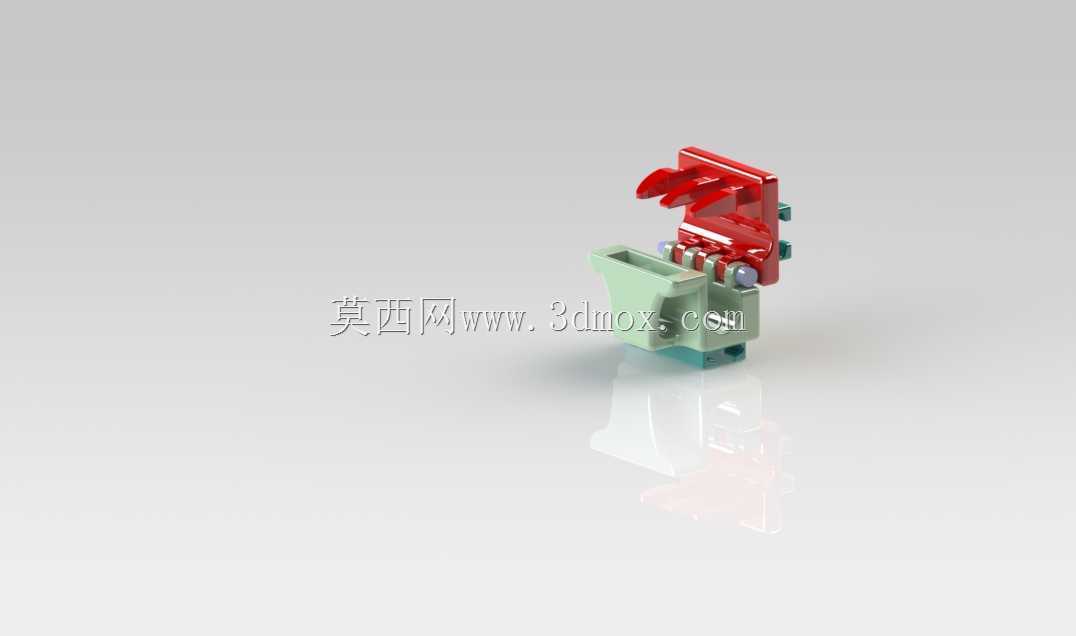

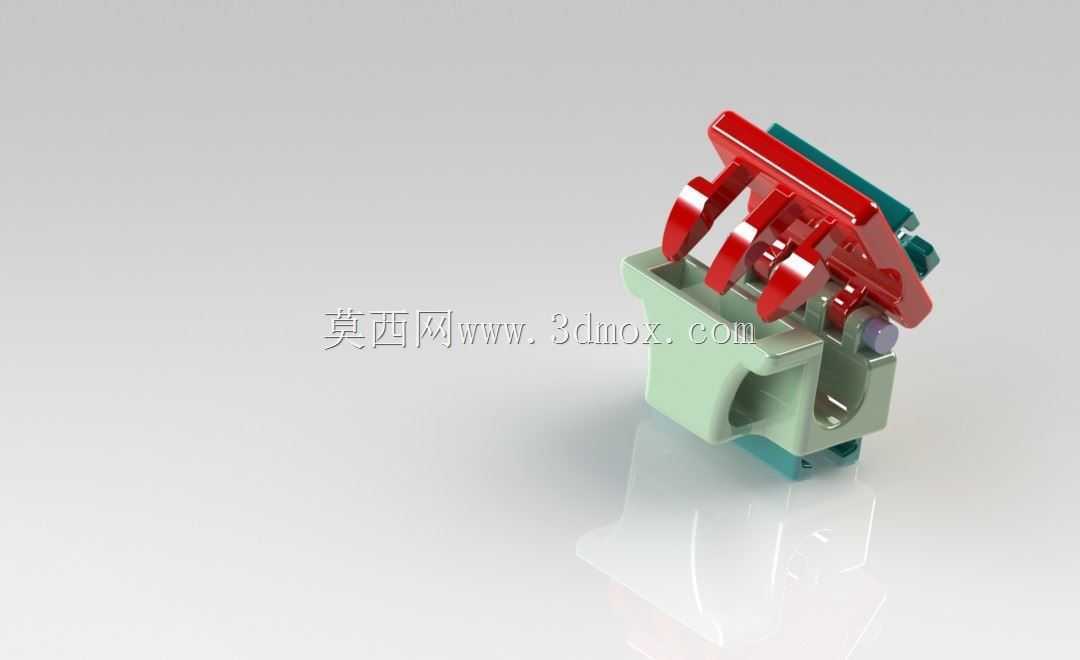

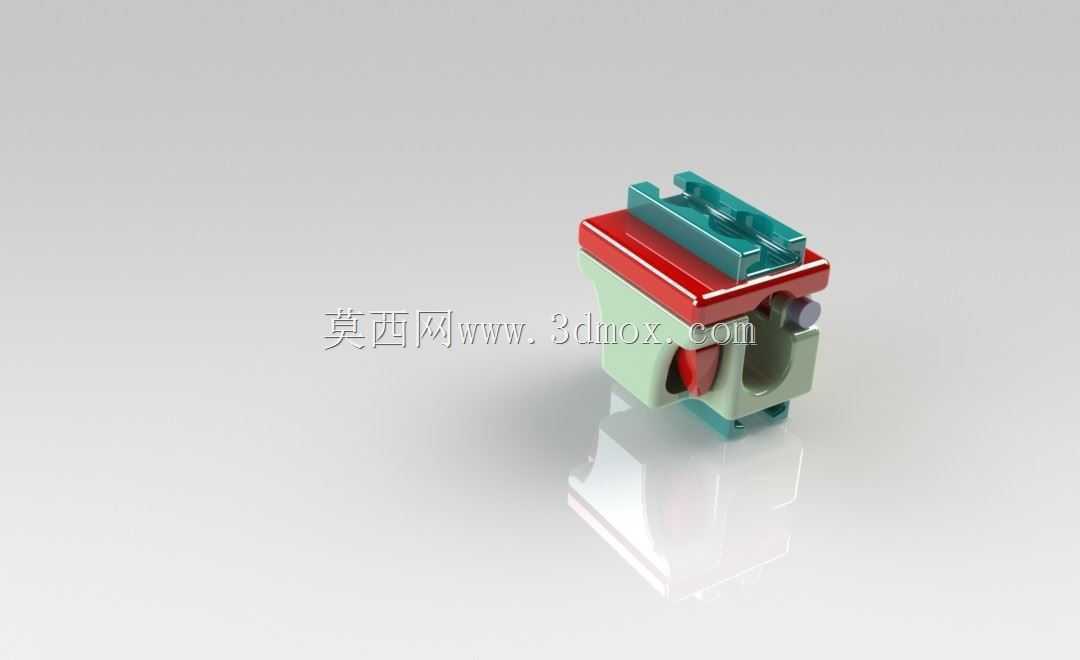

　　这款夹持结构的核心应用场景集中在航天在轨作业的临时构件固定、地面模拟试验台的辅助装夹环节，区别于普通民用夹具，其设计全程围绕无工具快速操作、高可靠性锁紧、轻量化三个核心指标展开，毕竟在航天作业场景中，无论是航天员出舱操作还是地面模拟装配，多余的操作工具都会带来额外的载荷负担与操作风险，无工具徒手操作是这类夹具的核心设计前提。从功能特性来看，该夹具采用分体组装式结构，使用前可将各零件拆分收纳，大幅降低存储占用空间，使用时仅需徒手完成几个零件的拼合，即可将夹具整体卡装在预设的标准轨道上，锁紧机构采用多触点咬合的红色压爪结构，压爪与轨道接触面做了适配轨道截面的仿形设计，咬合时三个压爪同步施力，

　　不会出现单点应力集中导致的轨道压痕或者夹持滑脱问题，基座部分采用浅绿色工程材质制作，在保证结构强度的前提下尽可能降低整体重量，基座上预留的镂空结构一方面是为了减重，另一方面也可作为辅助绑点，用于固定需要夹持的线缆、小型实验构件或者临时走线支架。设计思路上，这款夹具没有采用传统的螺纹锁紧结构，而是采用了凸轮式自锁压合结构，压爪组件绕基座上的销轴转动，当压爪下压到锁紧位置时，凸轮结构会越过死点实现自锁，即便受到轨道方向的振动、冲击载荷，压爪也不会自行松脱，解锁时仅需向上扳动压爪尾部的凸起结构，即可快速解除锁紧状态，整个操作过程不需要借助扳手、螺丝刀等额外工具，单手握持即可完成装拆。从安装边界来看，

　　夹具基座的内槽尺寸完全适配航天领域通用的标准铝型材轨道截面，装夹时不需要对轨道做任何打孔、打磨等二次加工，不会破坏原有轨道的结构强度，夹具整体的外轮廓尺寸经过严格控制，装夹完成后不会超出轨道侧面的安装边界，不会和轨道上安装的其他设备产生运动干涉，压爪的开合行程经过精确计算，既可以保证在卡入轨道时有足够的导入间隙，又能在锁紧状态下提供足够的压紧力，不会出现行程过大导致的锁紧失效问题。在实际使用过程中，这类夹具除了航天场景外，也可迁移应用在工业自动化生产线的型材机架临时工装固定、实验室设备架的辅助构件装夹等场景，其无工具快装的特性可以大幅降低装夹操作的时间成本，多触点锁紧的结构也能保证在设备运行产生振动的工况下保持可靠的夹持力，

　　不会因为长期振动出现松脱移位的问题。结构细节上，压爪与基座的连接销轴采用过盈配合压装在基座的销轴孔内，压爪与销轴的配合面做了减磨处理，长期反复开合操作也不会出现卡滞或者磨损松旷的问题，基座底部与轨道接触的面做了防滑纹理处理，锁紧后夹具与轨道之间的静摩擦力可以抵消大部分沿轨道方向的外力，进一步提升夹持的可靠性，整个结构没有细小的易脱落零件，拆分后的所有零件都有对应的防丢连接结构，避免在操作过程中出现零件掉落的问题，这一点在高空作业或者在轨作业场景中尤为重要，单个小零件的掉落都可能引发严重的安全事故。
