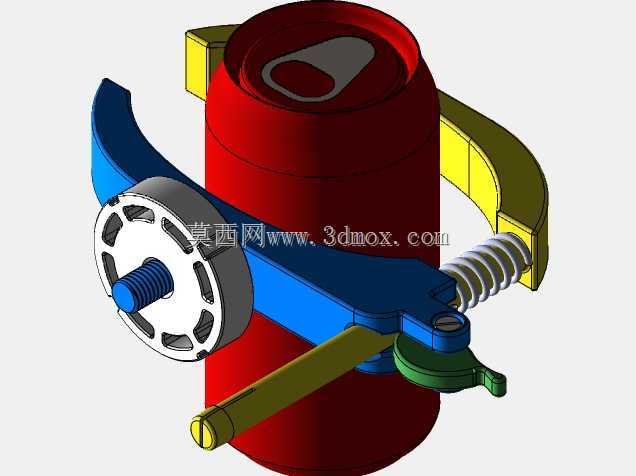

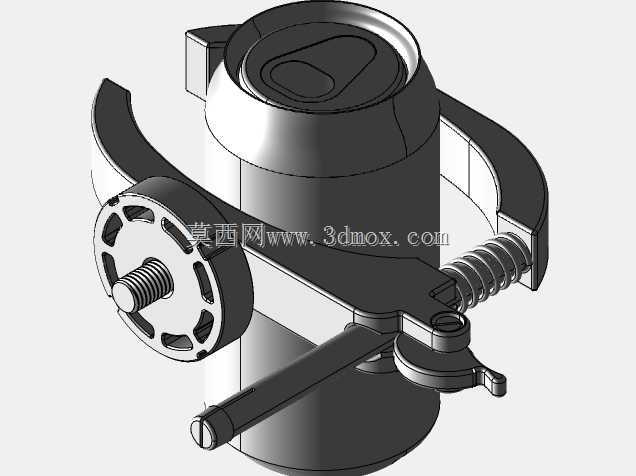

易拉罐夹持式自动闭锁提升装置结构设计

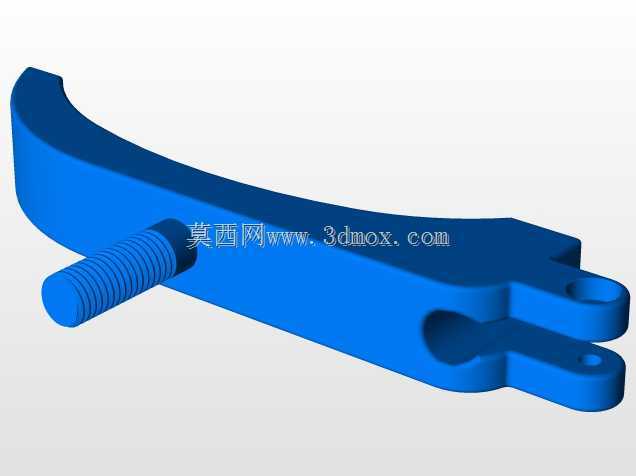

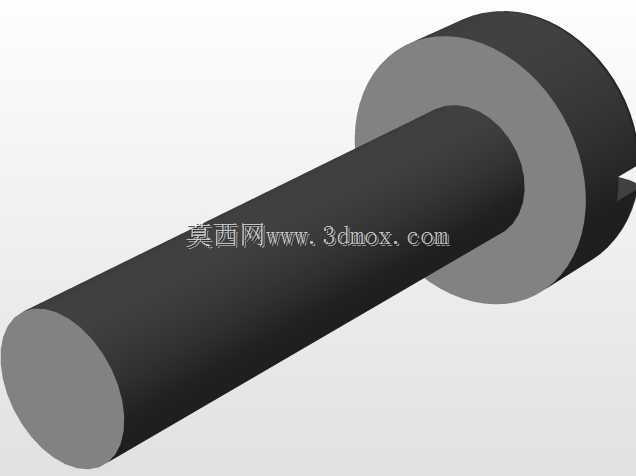

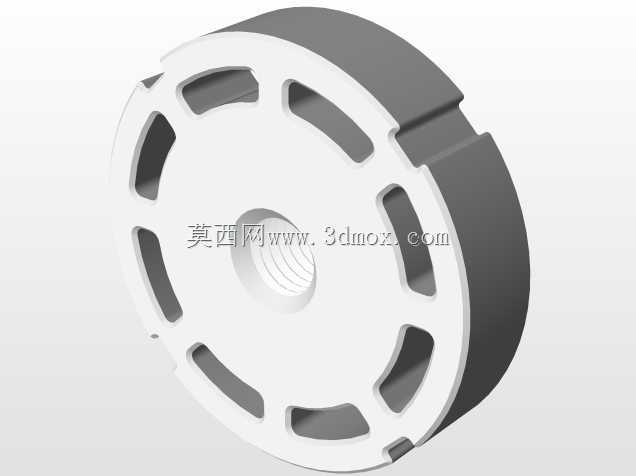

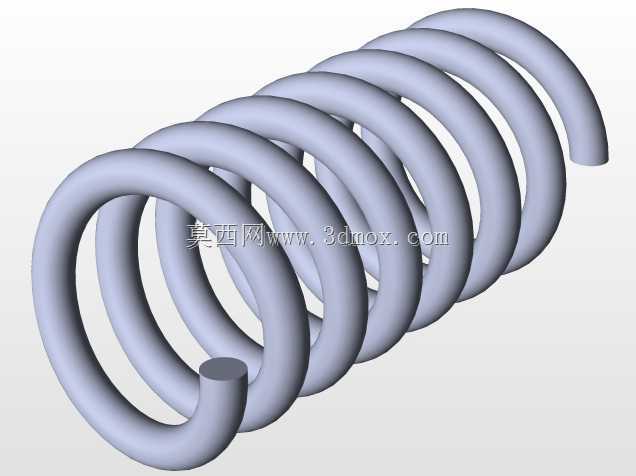

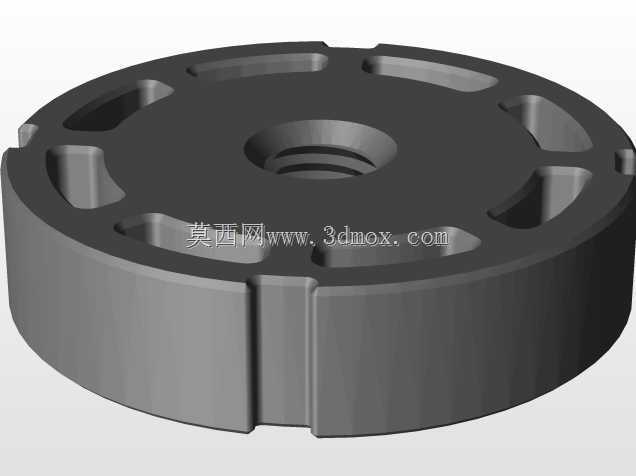

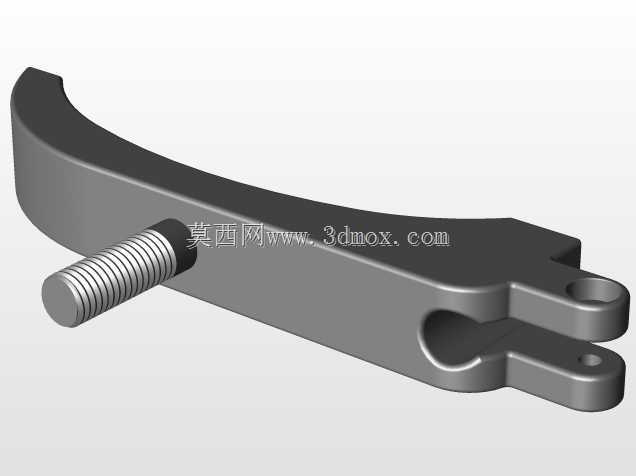

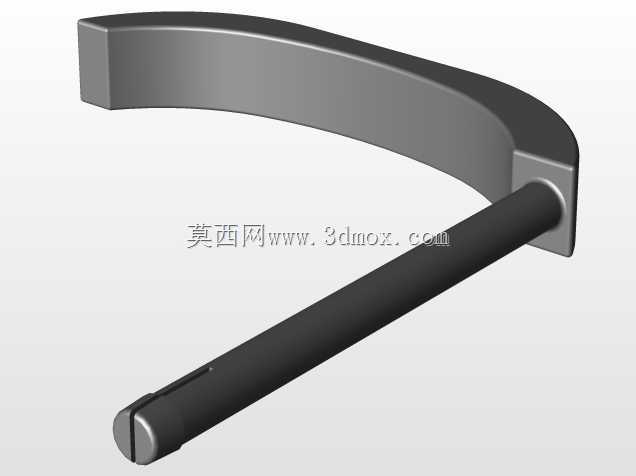

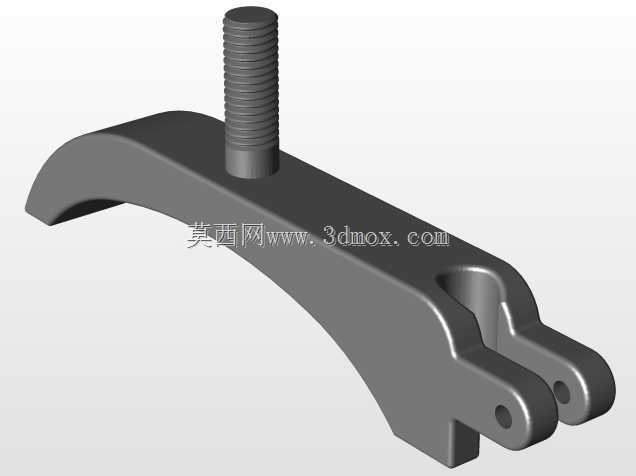

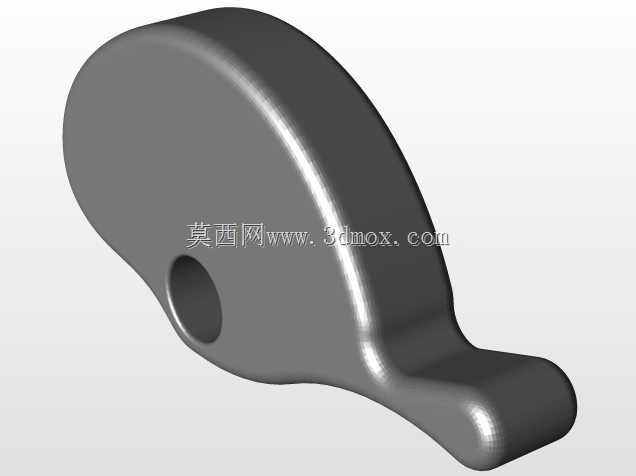

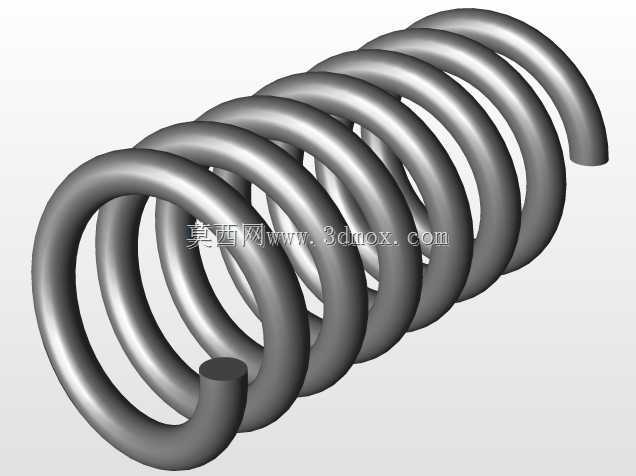

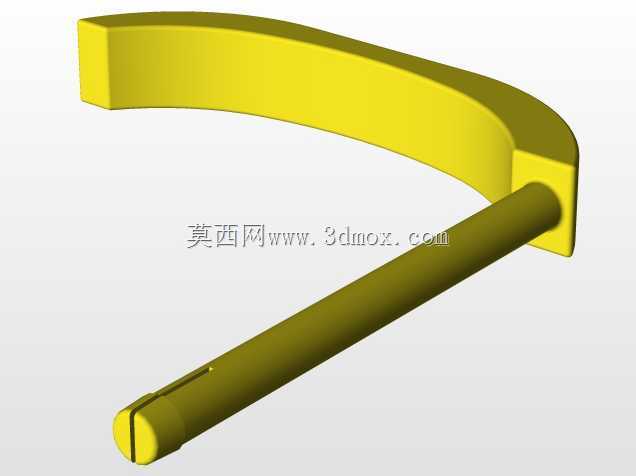

在小型圆柱类工件的短距离转运、工位提升作业场景中，这类带凸轮锁定的夹持装置能大幅降低人工操作的施力负担，尤其适配饮料罐、小型圆柱壳体这类薄壁易变形工件的抓取作业，不会因为夹持力过大造成工件表面凹陷变形。整套机构的核心动作逻辑围绕滑动触发、凸轮锁止、弹簧复位三个环节搭建，活动臂部分采用对称环抱式布局，两个弧形夹臂的曲率完全匹配被夹持圆柱件的外径，接触边缘做了小圆角过渡，避免硬接触刮伤工件表面。初始状态下，复位弹簧处于预压缩状态，两个夹臂保持张开角度，方便工件顺利进入夹持区间；当活动臂受牵引沿导向轴滑动时，夹臂内侧的接触块先贴住工件外壁，随着滑动行程增加，夹臂绕自身铰接点转动逐步收紧，完全抱紧工件后，用户扳动锁定凸轮，凸轮的偏心轮廓顶住夹臂的限位端面，抵消弹簧复位的反向作用力，让夹臂持续保持抱紧状态，此时不需要持续施加外力就能维持夹持力，长时间吊挂转运也不会出现松脱问题。设计阶段特意将凸轮的锁止行程设置在夹臂抱紧后的超程1.5mm位置，既保证锁止后有足够的正压力提供夹持摩擦力，又不会因为锁止过量导致夹臂变形。整套机构的安装边界以中心夹持轴线为基准，横向最大外伸尺寸不超过工件外径的1.8倍，纵向操作手柄的长度设置为120mm，符合单人单手操作的施力力矩范围，铰接点全部采用间隙配合的销轴连接，转动副位置预留润滑脂存储槽，长期往复使用也不会出现卡滞。解锁环节只需要反向扳动定位凸轮，凸轮偏心轮廓脱离限位端面后，复位弹簧的弹力会推动活动臂反向滑动，夹臂自动张开回到初始位置，工件可顺利脱离夹持区间。夹臂与工件接触的端面可以根据不同夹持对象更换不同材质的衬垫，比如针对光滑金属圆柱件更换橡胶衬垫提升摩擦力，针对纸质包装工件更换柔性毛毡衬垫避免表面破损，整套机构不需要外接动力源，纯机械结构就能完成抓取、锁止、释放的全流程动作，适配手动工位提升、小型吊具配套、流水线人工辅助上下料等多种作业场景，结构件大部分采用板材切割成型，加工难度低，后期维护只需要定期检查复位弹簧的弹力衰减情况以及凸轮接触面的磨损量即可。
