惠特沃斯快速返回机构教学演示结构

惠特沃斯快速返回机构是机械传动领域经典的急回运动结构，核心应用场景覆盖插齿加工、金属成形、冲压作业等需要工作行程匀速平稳、回程快速复位的生产工序，能够在保障作业端负载输出稳定性的前提下，大幅压缩非作业空程的时间占比，有效提升整机的生产作业效率。

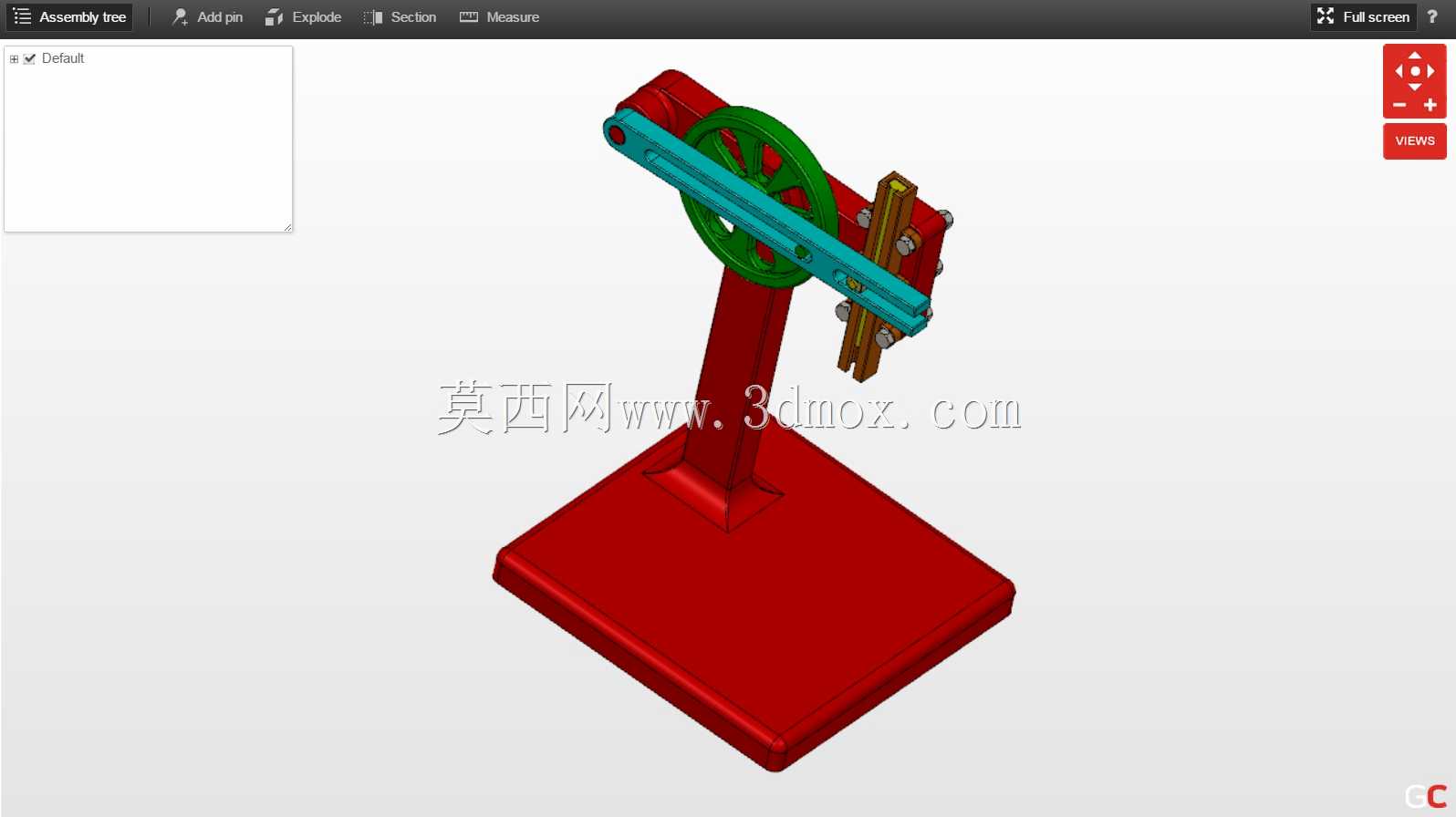

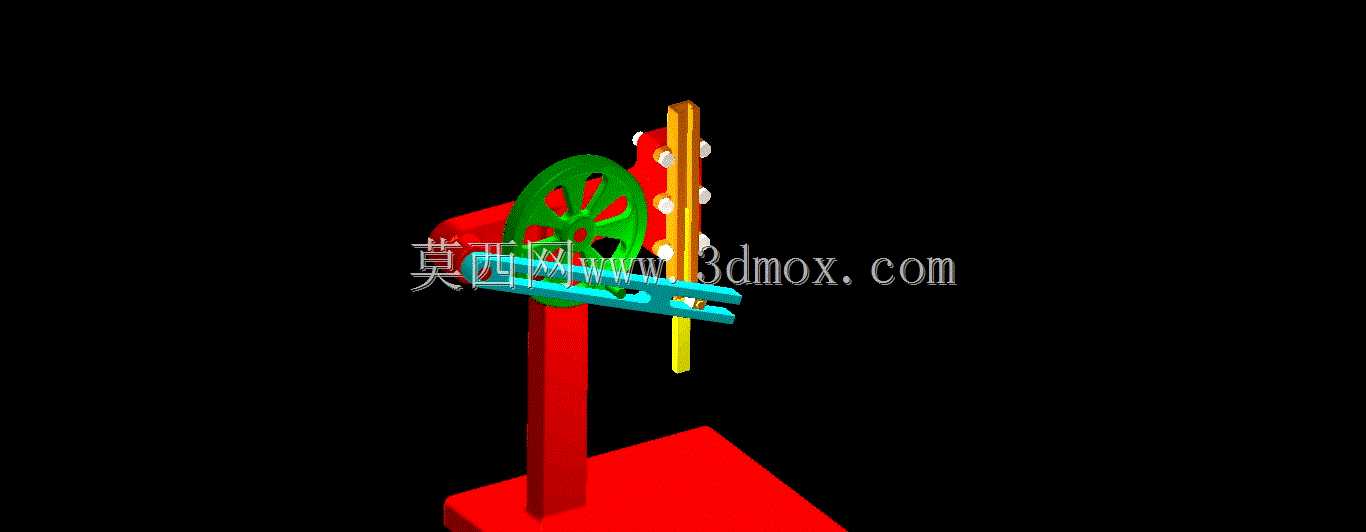

从实际用途来看，该机构可将输入轴的连续旋转运动，转化为输出滑枕的直线往复运动，且工作行程与回程的平均速度存在明确的速差，工作行程阶段滑块带动作业端以较低的匀速推进，适配插齿刀切削、压头施压等需要稳定负载的作业需求，避免速度波动导致的加工精度下降、工件受力形变等问题；回程阶段滑块以更高的速度快速复位，减少空行程耗时，降低整机运行的无用功耗。

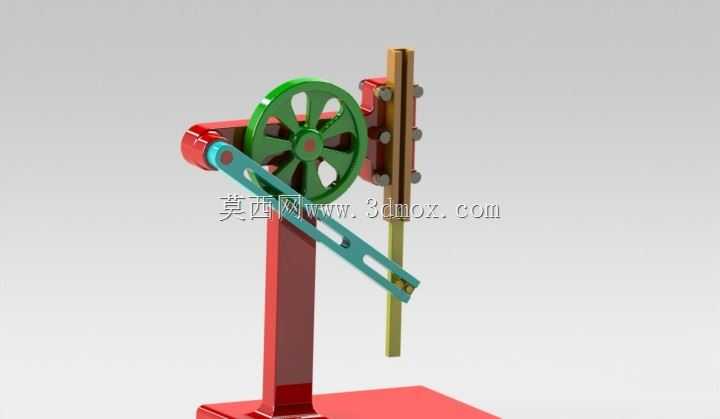

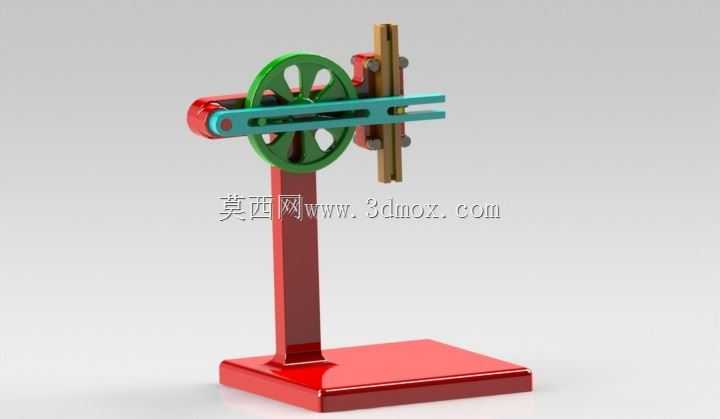

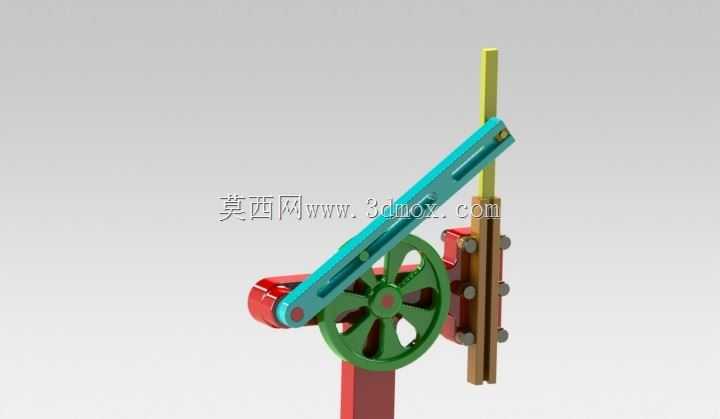

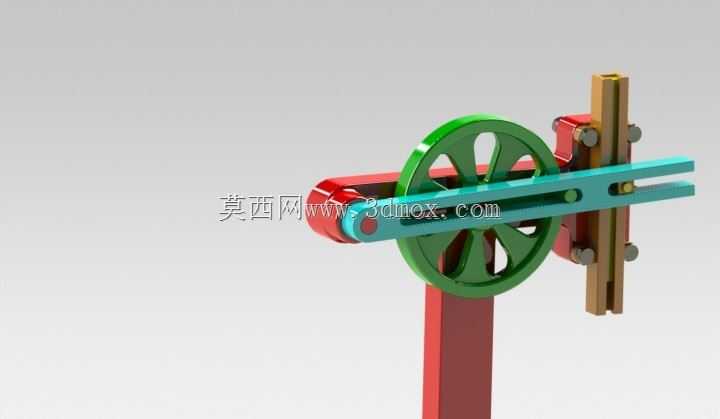

从功能特性来看，该机构通过曲柄与开槽导杆的铰接配合实现运动轨迹的精准控制，旋转轮盘作为动力输入部件，带动铰接销在导杆的开槽内滑动，驱动导杆绕固定铰支座做定轴摆动，再通过导杆端部的滑销带动横向滑枕沿竖直导轨做直线往复运动，整体传动链路短，运动传递误差小，急回特性的速比可通过调整曲柄销的旋转半径灵活调节，适配不同作业场景对行程速比的差异化需求。

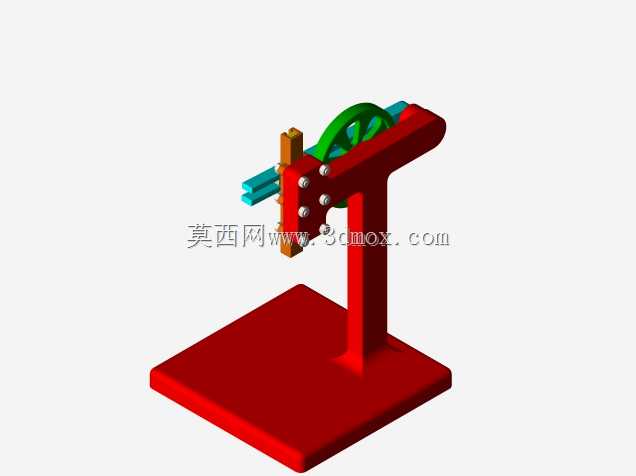

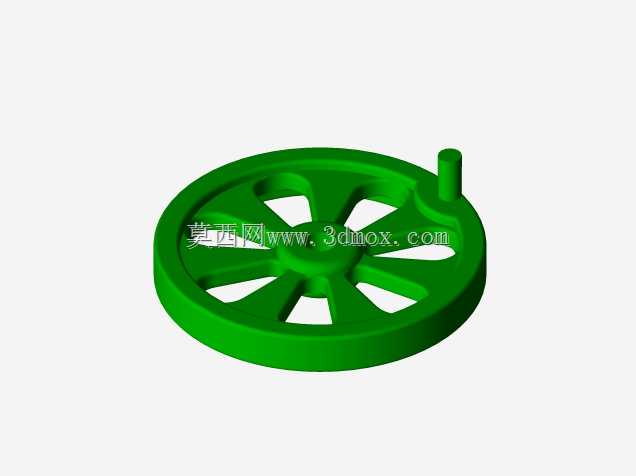

从设计思路来看，整体结构采用立式支撑布局，底部方形安装底座提供稳定的支撑基准，竖直支撑柱承托整个传动组件，所有运动副均预留合理的配合间隙，避免运动过程中出现卡滞、干涉问题；导轨组件采用对称夹持结构，保障滑枕往复运动的直线度，降低运动过程中的侧向偏移量；旋转轮盘采用辐条式减重设计，在保障结构强度的前提下降低旋转部件的转动惯量，减少动力输入的负载消耗。

从安装边界来看，整体结构的安装基准为底部方形底座，底座预留标准化的安装孔位，可直接固定在设备机架的安装平面上，输入轴的动力接入端位于轮盘侧方，可通过联轴器与驱动电机输出轴直连，无需额外增设复杂的传动转接结构；输出滑枕的端部预留作业部件安装接口，可直接连接插齿刀、压头等作业端头，横向安装尺寸紧凑，竖直方向的运动行程覆盖常规中小型加工设备的作业行程需求，安装时仅需保障底座安装平面的水平度，以及导轨方向与作业进给方向的同轴度即可完成装配调试，整体适配性强，可直接作为核心传动模块集成到各类专用加工设备中。
