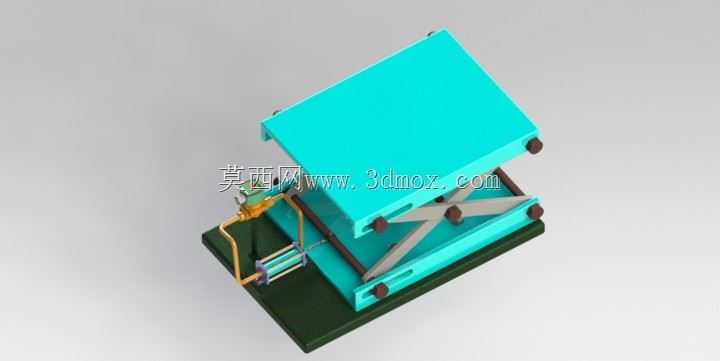

剪叉式气动升降作业台结构设计

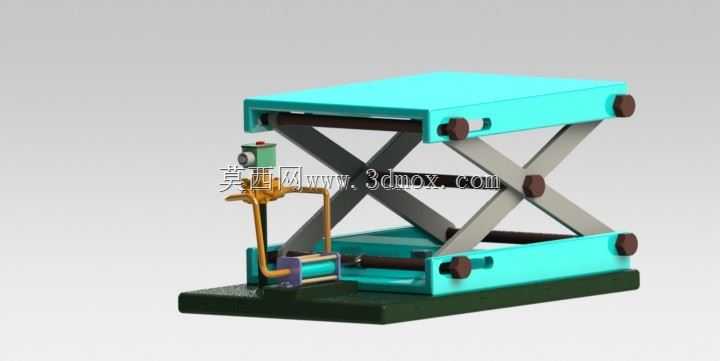

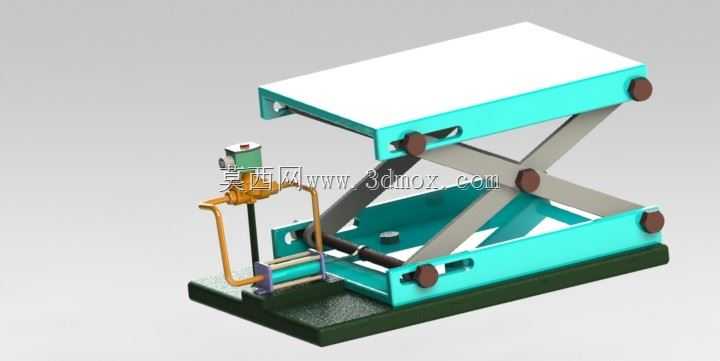

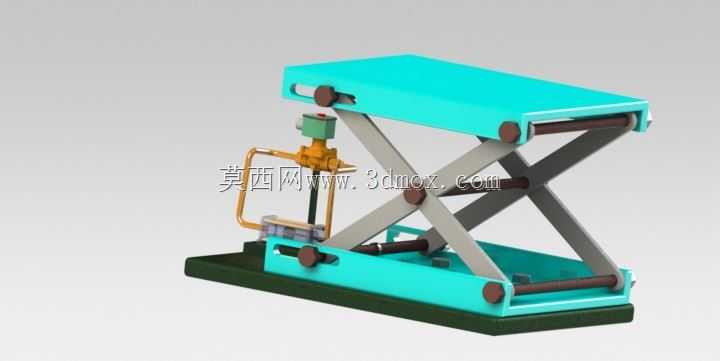

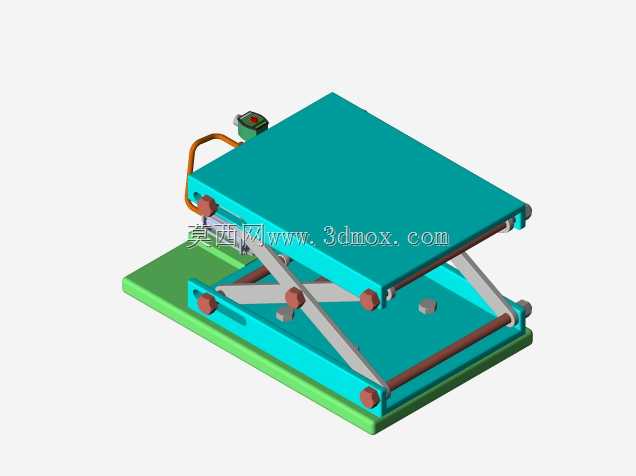

这款剪叉式气动升降作业台，核心采用双组交叉剪臂作为力传递与行程放大结构，区别于液压升降方案，整套设备以压缩空气作为动力源，无需配套液压站与输油管路，不存在液压油泄漏污染作业面的隐患，尤其适配电子装配、食品包装、洁净车间这类对环境洁净度有明确要求的生产场景。在实际产线布局中，这类升降台常嵌入流水线工位段，用来抵消不同输送线之间的高度差，也可作为独立工位的高度调节工装，匹配不同身高操作人员的作业高度需求，减少长期弯腰或抬臂作业带来的职业劳损，也可用于轻型工件的短距离垂直举升转运，替代人工搬抬100kg以内的工装、半成品工件，降低车间搬运作业的安全风险。

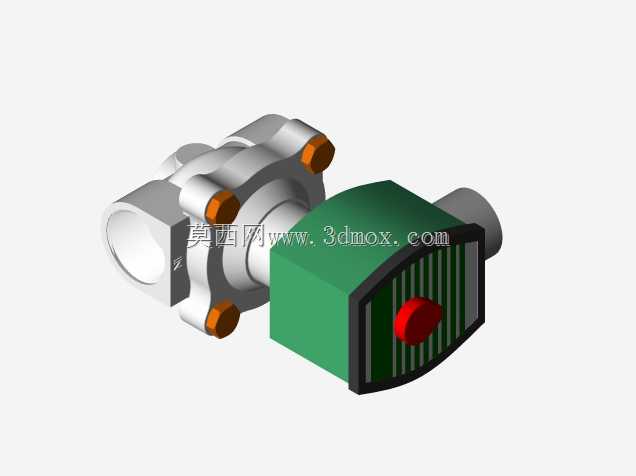

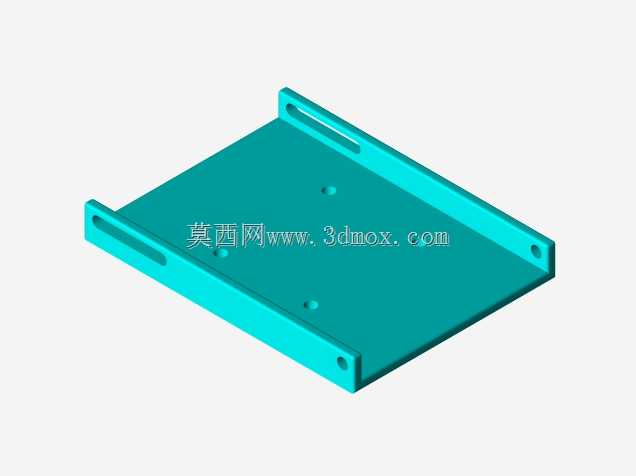

从结构设计逻辑来看，剪臂的铰接点全部采用带衬套的销轴连接，每处铰接副都预留了润滑脂加注通道，长期往复升降过程中可定期补脂减少磨损量，避免铰接间隙过大导致台面晃动。底部基座采用加厚钢板焊接成型，安装时可通过基座四角的预留螺栓孔直接固定在混凝土地面或者型材支架上，不需要额外做复杂的地基处理，安装边界可适配多数现有工位的预留空间，不会占用过多产线横向面积。台面采用带防滑纹理的平板结构，边缘做了圆弧倒角处理，避免工件剐蹭或者操作人员磕碰受伤，气动控制阀体布置在剪臂侧方的易操作位置，操作人员站在工位侧方即可单手完成升降高度的调节，阀体配套了节流调速结构，可根据实际作业需求调整升降速度，避免快速升降带来的工件倾倒风险。

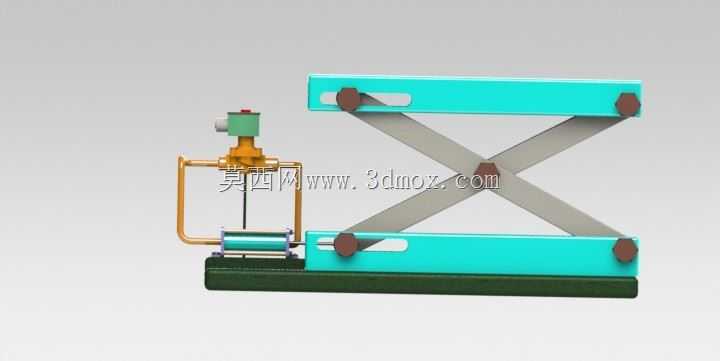

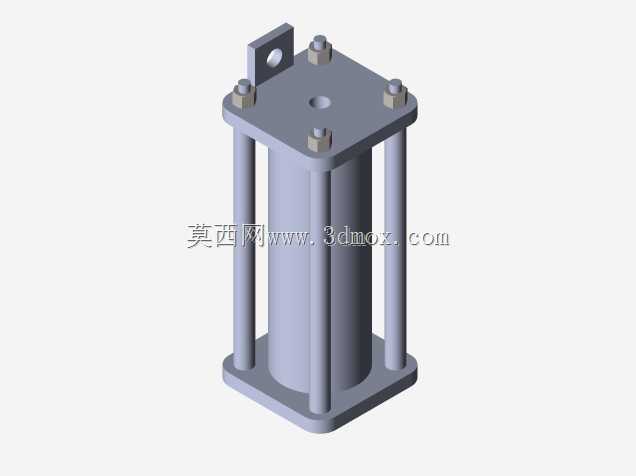

整套结构的受力传递路径经过优化，气缸推力通过铰接座直接作用在下层剪臂的驱动端，避免了额外的传动部件带来的力损耗，在0.6-0.8MPa的常规车间压缩空气压力下即可达到额定举升能力，不需要额外配置增压设备。剪臂完全收拢时台面高度较低，可适配低位上料的作业需求，完全举升时的高度可覆盖常规手工装配作业的最高高度需求，整个升降过程中剪臂的运动轨迹经过校核，不存在运动干涉点，侧方预留的气动管路走线位置做了固定卡扣设计，避免升降过程中管路被剪臂挤压破损。设备整体没有外露的尖锐结构，所有传动部件都处于剪臂内侧的安全区域，不需要额外加装复杂的安全防护罩即可满足车间作业的安全要求，日常维护仅需定期检查铰接销轴的磨损情况与气动管路的密封状态，维护成本远低于同载荷等级的液压升降设备。
