内置机箱式Atorch AT24C电能表外壳结构

　　这款外壳对应的是内置安装形态的交流电能监测模块配套结构，主要适配机箱内嵌的电气参数采集场景，常见于桌面配电单元、小型设备机柜内部的能耗监测工位，用来给核心电能计量模块提供物理防护与安装定位，同时整合电源开关的安装位，避免模块直接裸露在机箱走线空间内出现积灰、误碰、接线拉扯损坏的问题。从实际使用场景来看，这类内嵌式电能表不需要额外的外置安装面板，直接固定在机箱内部的空闲安装位即可，对外只需要引出接线端子与显示窗口，适合DIY配电改造、小型工业设备内置能耗统计、实验室测试台架的电参数采集工位使用，不需要在机箱面板额外开大尺寸安装孔，仅需要预留对应显示区域的开窗就能完成装配。

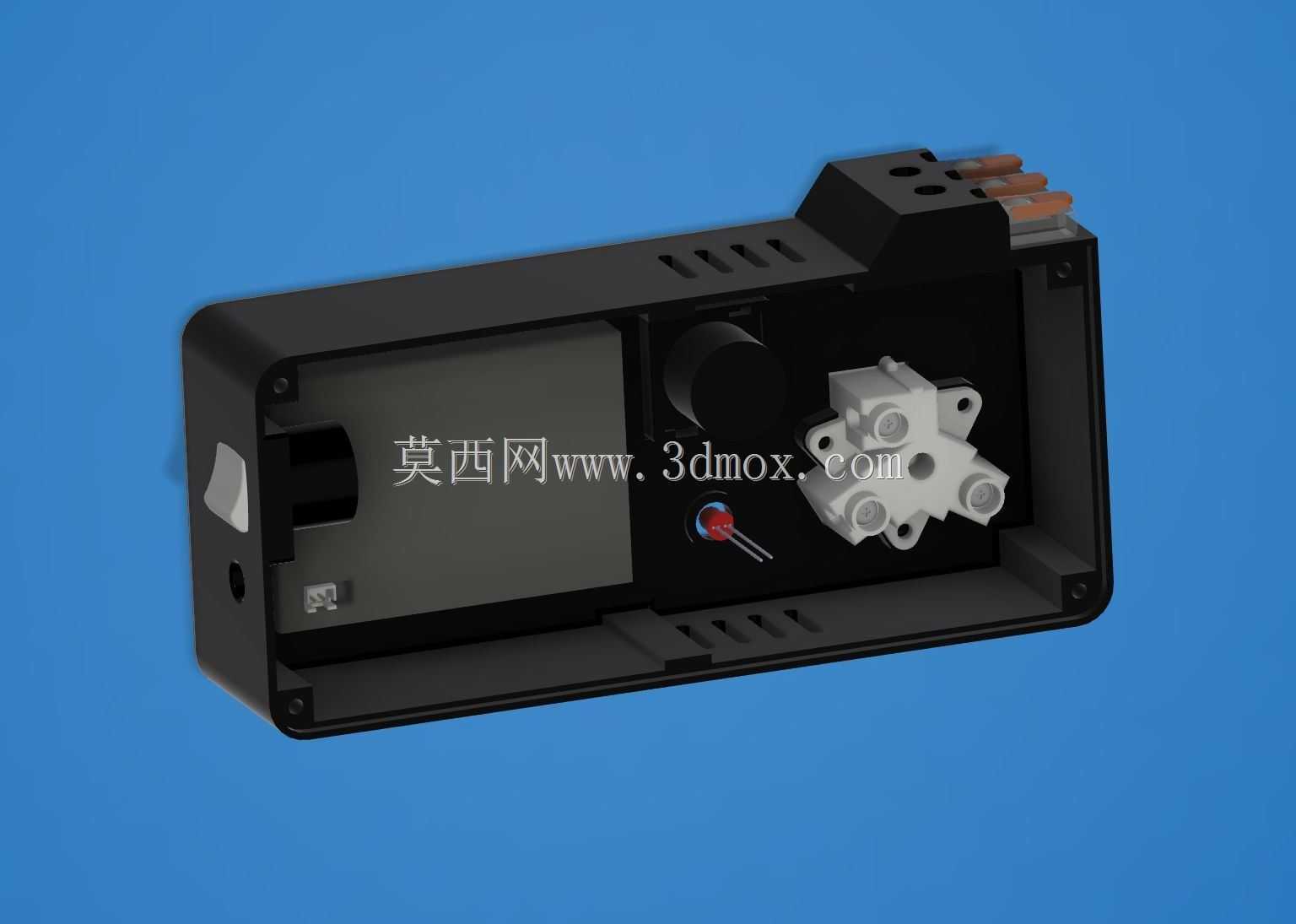

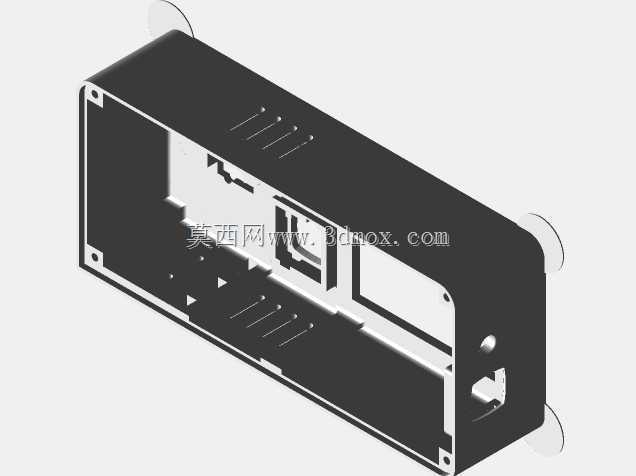

　　结构设计上，外壳整体采用半圆柱加直边的组合形态，直边侧用来贴合机箱内壁或者安装平面，圆弧侧规避机箱内部的走线弯折空间，避免和相邻的线束、元器件产生干涉。外壳内部预留了完整的Atorch AT24CBT计量模块安装卡槽，卡槽的定位筋刚好卡住模块的PCB边缘，不需要额外打胶或者螺丝固定就能限制模块的前后左右位移，同时在电源开关对应的位置预留了标准的开关安装孔位，开关卡入后刚好和外壳端面齐平，不会突出外壳表面影响机箱内部的其他部件排布。外壳的显示端预留了对应2.4英寸液晶屏的开窗区域，开窗边缘做了0.3mm的下沉台阶，刚好可以覆盖液晶屏的边缘黑边，避免从外部看到内部的PCB走线，同时也能阻挡灰尘从显示缝隙进入模块内部。

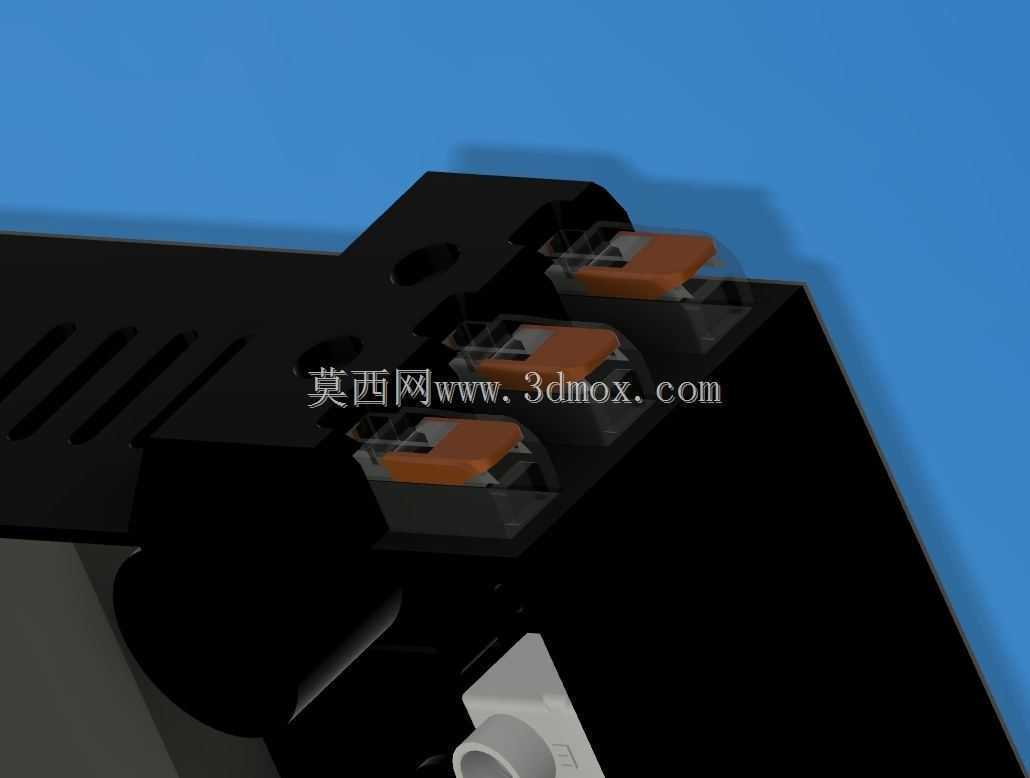

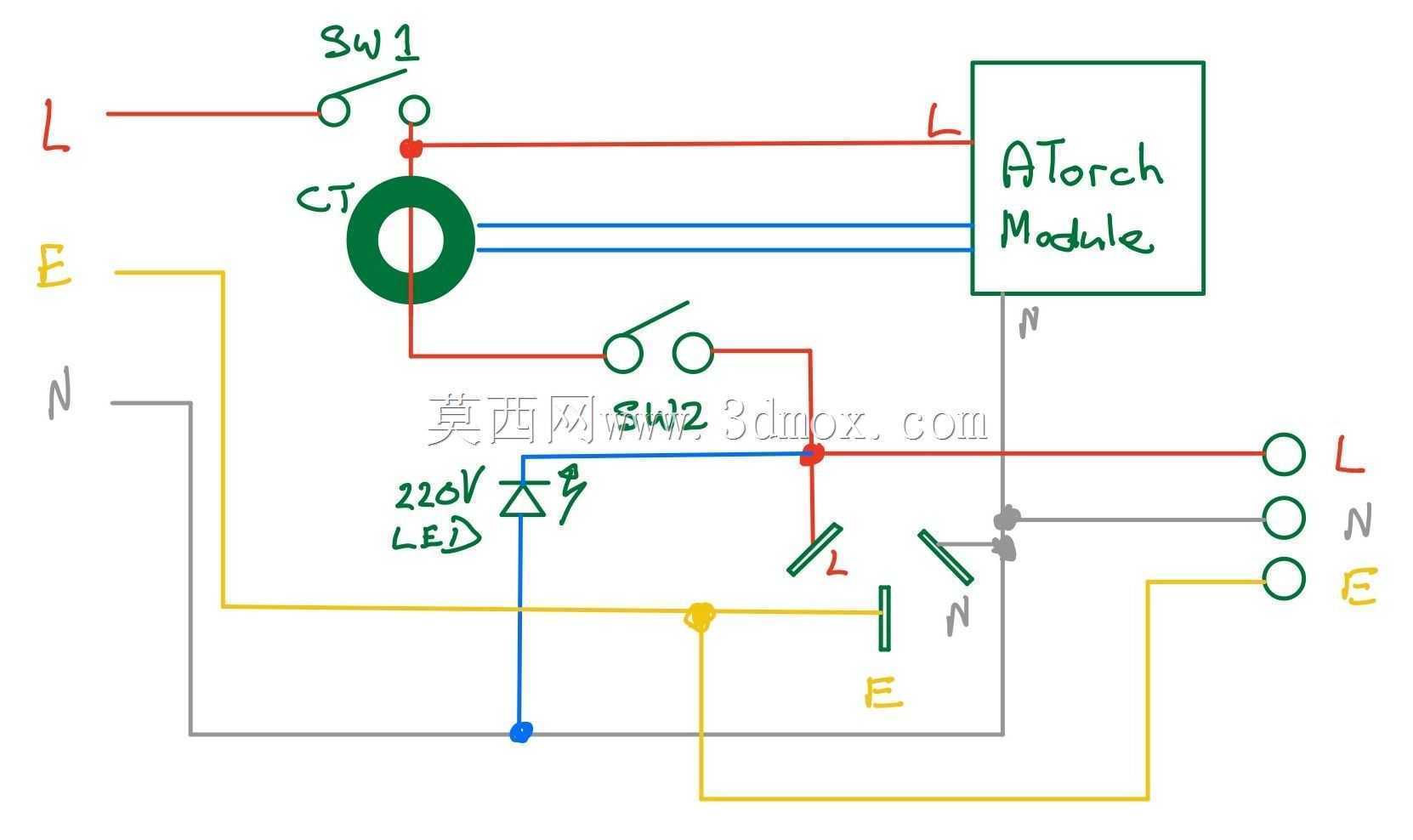

　　从电气适配的角度来说，这款外壳对应的计量模块支持最高100A的交流电流采集，采用感应钳式的电流采样方案，不需要把主回路串入计量模块内部，因此外壳在电流采样线的引出位置预留了两个带圆角的出线缺口，缺口边缘做了R0.5的圆角处理，避免穿线的时候划伤线皮造成绝缘破损，主电源的进出线位置则预留了更大的走线空间，适配10AWG规格的主电源线走线，满足10A持续载流的走线安全间隙要求，外壳内壁在接线端子对应的位置做了绝缘挡筋，把强电接线区域和弱电的计量模块区域做物理分隔，避免强电串入弱电回路造成模块烧毁。

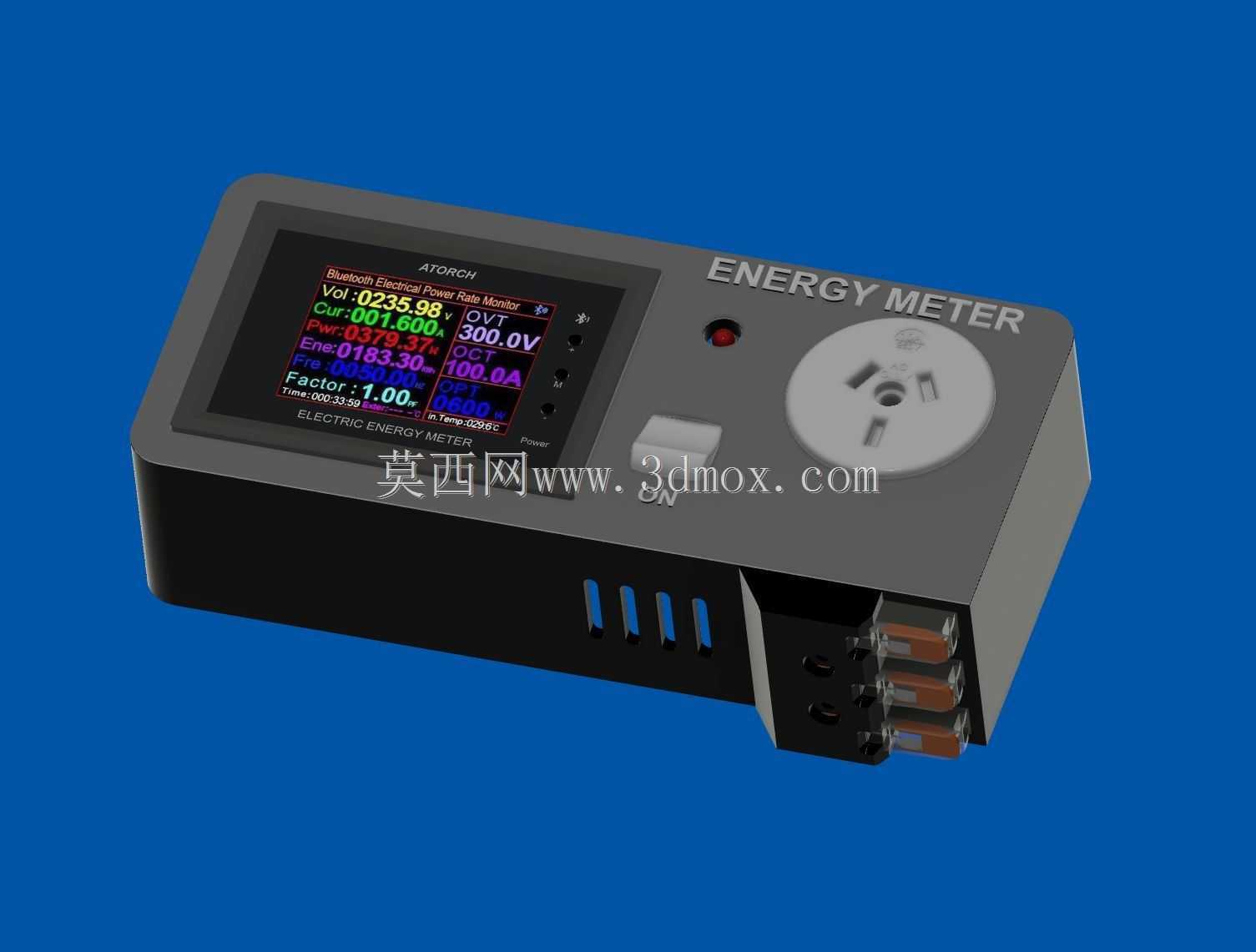

　　安装边界方面，外壳的直边安装面预留了两个M3的螺丝安装孔，孔位中心距离外壳端面的距离为5mm，安装时只需要在对应的安装平面打两个对应孔距的通孔，用M3螺丝就能把外壳牢牢固定在安装面上，不需要额外的安装支架。外壳整体的径向尺寸刚好适配标准机箱内部的空闲立柱间隙，圆弧面的最高点距离安装面的距离不超过40mm，不会和机箱内的其他板卡、电源模块产生空间冲突，外壳的端面和机箱面板的间隙控制在2mm以内，液晶屏刚好贴近面板内侧的开窗位置，不需要额外的导光件就能清晰看到屏幕上显示的电压、电流、功率、功率因数、累计能耗等参数。

　　设计过程中充分考虑了3D打印的工艺适配性，所有的壁厚都控制在2mm，没有小于1mm的薄壁结构，也没有大角度的悬空结构，打印时不需要添加大量支撑，仅在显示开窗的位置需要添加少量易拆除的支撑即可，填充率设置在10%就能满足日常使用的结构强度要求，采用常规的PLA、ABS材料打印都能满足使用温度要求，因为机箱内部的环境温度通常不会超过50摄氏度，完全在常规打印材料的耐受温度范围内。外壳的合模位置采用止口结构，上下壳配合的间隙控制在0.2mm，既不会出现配合过紧难以装配的问题，也不会因为间隙过大出现晃动，装配时只需要在四个角的卡扣位置轻轻按压就能完成上下壳的固定，不需要额外打螺丝固定，后期维护拆开也非常方便。

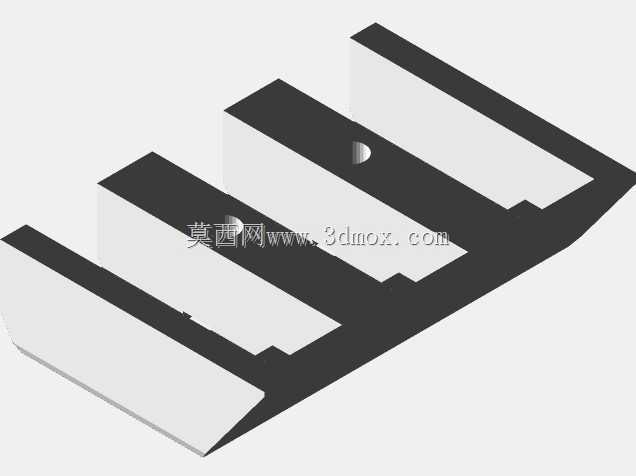

　　从实际使用的可靠性角度来说，外壳把整个计量模块完全包裹在内，仅预留必要的出线和显示窗口，能够有效阻挡机箱内部的灰尘、金属碎屑落到计量模块的PCB上，避免因为积尘造成的短路、漏电问题，同时外壳的绝缘材质也能起到电气隔离的作用，避免模块意外接触到机箱的金属外壳造成强电漏电的安全隐患。在电流采样线的出线位置，外壳预留了线卡的安装位，可以用扎带把采样线和主电源线固定在外壳的线卡上，避免设备移动或者拉扯线束的时候把接线端子从模块上扯下来，提升长期使用的连接可靠性。
