小型动力驱动型材切割作业设备结构

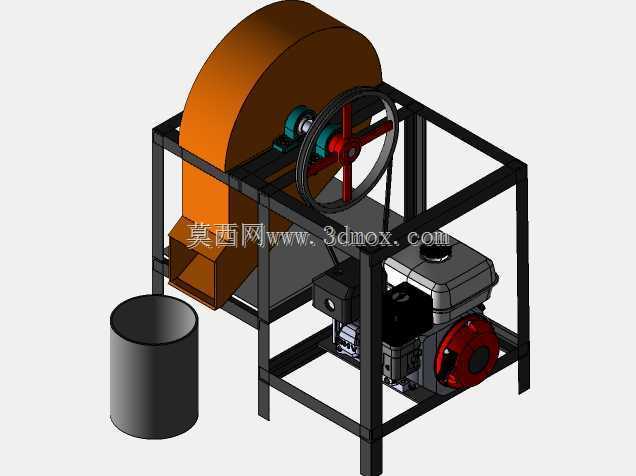

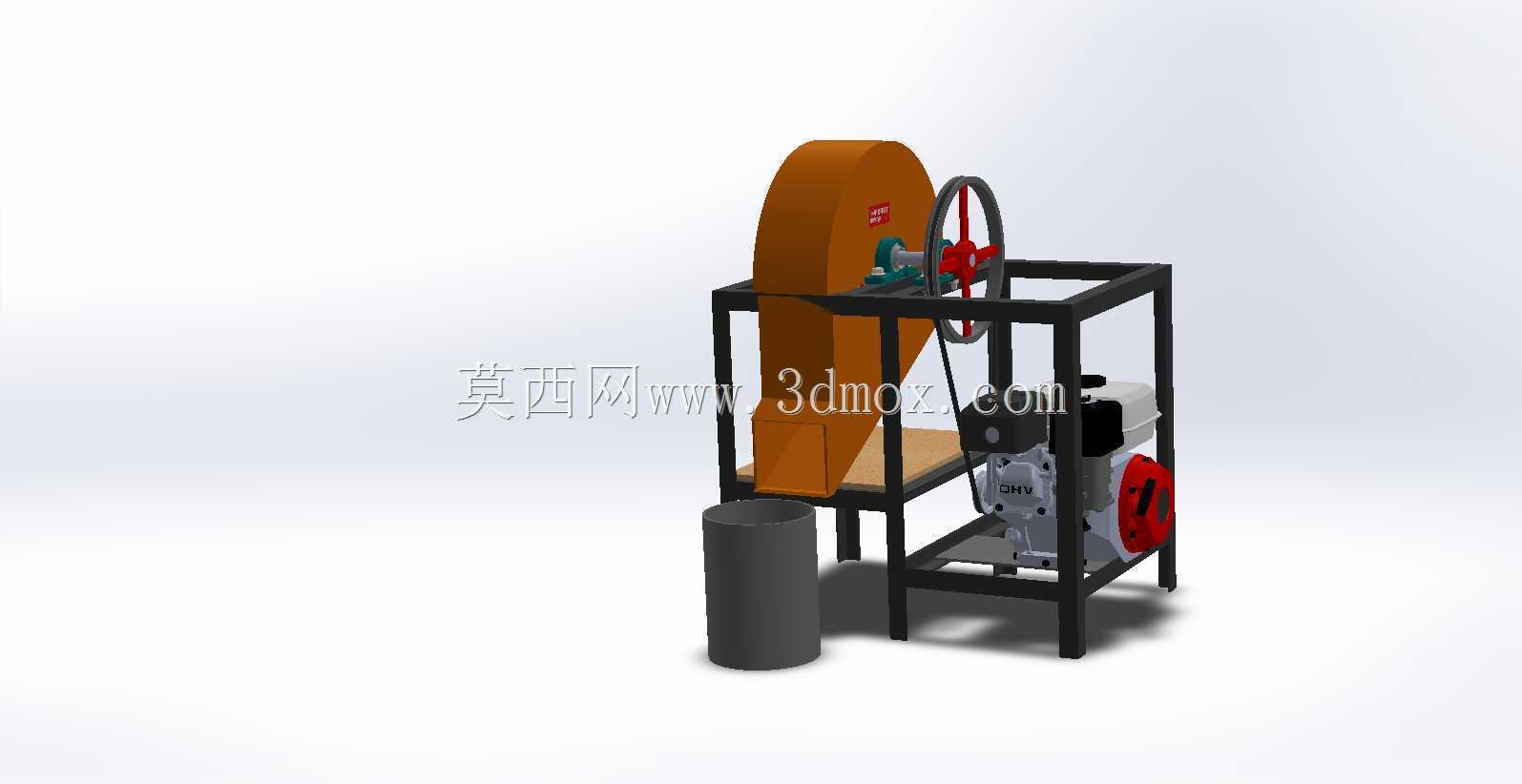

　　这款切割设备的结构设计完全围绕现场零散型材切割的作业需求展开，区别于车间固定式大型切割台，整体采用方管焊接一体式机架作为承载主体，机架底部预留了动力单元的安装位，可适配内燃动力单元，无需外接工业电源即可在户外工地、野外管线铺设现场、零散维修作业点完成切割作业，解决了无供电区域型材下料的痛点。从结构布局来看，切割执行单元采用倾斜式进料导向设计，切割轮外侧设置全包式安全护罩，护罩延伸出的导料槽正对下方的集料桶，切割产生的碎屑、余料可直接顺着导料槽落入集料容器内，避免作业现场碎屑飞溅带来的安全隐患，也减少了作业后的清理工作量。操作端设置了手轮式进给控制结构，手轮与切割执行单元通过连杆传动连接，

　　操作人员站在机架侧方即可通过转动手轮控制切割轮的进给深度，无需近距离贴近高速运转的切割部件，操作安全冗余充足。机架中部设置了木质承料台，台面上预留了型材定位的靠山安装孔位，可根据待切割型材的规格快速加装定位挡块，保证批量切割时的下料长度一致性，承料台的高度经过人体工程学校核，操作人员站立作业时无需过度弯腰或抬臂，长时间作业的疲劳度更低。动力传输路径上，动力单元的输出端通过带传动结构连接切割轮主轴，带传动结构自带过载打滑特性，当切割进给量过大导致负载骤增时，传动带可通过打滑卸除部分冲击载荷，避免切割轮崩裂或动力单元过载损坏，传动结构外侧同样设置了可拆卸的防护壳，防止杂物卷入传动副影响运行稳定性。设备的安装边界控制紧凑，

　　整体占地尺寸适配小型货运车辆的货箱装载，机架底部预留了叉车孔位，短距离转场时可通过叉车直接搬运，也可在机架底部加装脚轮实现作业区域内的灵活移位。切割轮的主轴采用双轴承座支撑结构，轴承座通过螺栓固定在机架上部的安装横梁上，主轴的径向跳动公差控制在0.05mm以内，保证切割过程中切割轮运行平稳，减少切割断面的毛刺量，降低后续打磨工序的工作量。进料导槽的宽度可适配常见的圆钢、角钢、扁钢等小型型材，最大切割直径覆盖常规维修、小型安装作业的常用型材规格，无需额外更换工装即可完成多数常规切割需求。设备侧面预留了动力单元的维护操作空间，日常检查机油、更换滤芯、清理空滤等维护作业无需拆解机架主体，仅通过侧方预留的空间即可完成操作，

　　降低了日常维护的难度。切割作业时，待切割型材顺着承料台推送至切割轮下方，通过定位挡块固定切割长度后，操作人员缓慢转动进给手轮，控制切割轮匀速接触型材完成切割，整个过程中护罩完全遮挡切割轮的上半部分，仅保留与型材接触的作业区域外露，配合导料槽的集料设计，可有效控制切割火花的飞溅范围，适配有防火要求的部分作业场景。机架的焊接结构采用满焊工艺，所有焊接位置都做了打磨去应力处理，长期承受切割作业的振动载荷也不会出现焊缝开裂的问题，机架表面做了防锈喷涂处理，可适应户外潮湿、多粉尘的作业环境，延长设备的整体使用寿命。
