塑料成型V型定位压缩加工模具结构

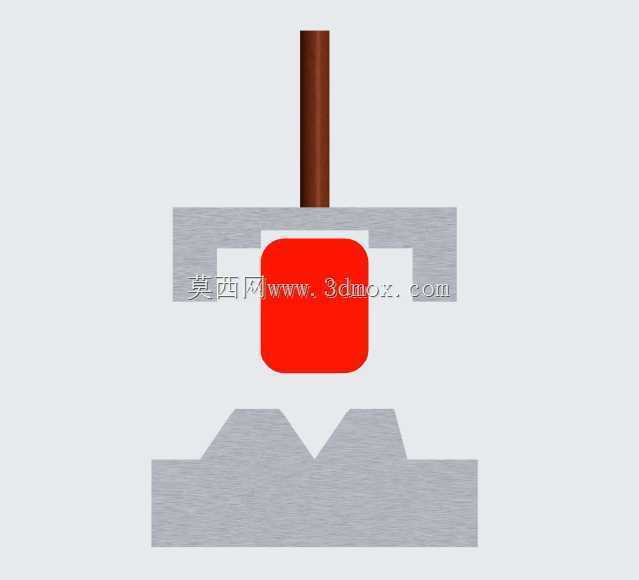

　　这套模压结构主要面向热固性塑料的压制成型工序，在中小型绝缘结构件、电器嵌件封装的生产场景中应用较多，尤其是针对带V型定位基准的块状塑件，能在单次合模行程内完成塑型、保压、定型的全流程动作，省去了注塑成型所需的浇道凝料清理工序，材料利用率相比普通注塑模高出近15%。从结构组成来看，整套模具分为上模压头、中间成型型腔、下模定位基座三个核心部分，上模压头采用圆柱导向段与设备滑块直接连接，导向段直径根据常用10吨-25吨小型压机的滑块安装孔尺寸匹配设计，连接端预留平键卡位，避免压合过程中压头周向转动导致的型腔错位。中间成型型腔采用整体式模框设计，型腔内壁做了0.2度的脱模斜度，对应红色标识的成型块区域，是塑件最终轮廓的成型面，

　　模框两侧设置了对称的让位槽，方便取件时撬棍伸入顶出塑件，不会损伤成型面的表面粗糙度。下模基座的V型定位结构是这套模具的设计核心，两个对称的斜面角度设置为90度，斜面的平面度公差控制在0.02mm以内，一方面可以在合模时对模框进行快速定位，抵消压机滑块的微小偏载，另一方面成型后的塑件底部自带V型定位基准，后续转入飞边、钻孔等二次加工工序时，可以直接依托这个V型面做装夹定位，不需要额外制作专用夹具，能大幅缩短后续工序的装夹找正时间。设计过程中，上模压头的下压行程做了硬限位设计，在模框上平面与压头安装法兰之间预留了15mm的安全行程余量，避免设备行程超限导致的型腔压溃；成型腔的壁厚根据常用酚醛塑料、环氧模塑料的成型压力计算，

　　取值为25mm，采用45号钢调质处理，硬度控制在HB220-250之间，兼顾耐磨性和加工便利性，不需要做复杂的淬火处理，中小型加工厂的普通铣床、磨床就能完成加工，制造成本相比精密注塑模低60%以上。安装边界方面，下模基座的底面做了粗糙度Ra1.6的精加工平面，尺寸与常用小型压机的工作台T型槽间距匹配，安装时只需要用两个压板从基座两侧压紧即可，不需要制作专用的安装底座，适配性较强。在实际生产使用中，这套模具的合模间隙控制在0.03mm以内，压制成型时的飞边厚度可以控制在0.1mm以下，后续飞边清理的工作量很小；针对部分需要嵌装金属端子的塑件，还可以在成型腔的对应位置加工嵌件安装孔，压合前将金属端子预固定在型腔内，

　　合模保压后就能实现金属件与塑料基体的牢固结合，适合生产电力配件、绝缘结构件这类带嵌件的压塑产品。结构上没有采用复杂的顶出机构，依靠开模后上模上行的空间，操作人员可以直接用压缩空气吹出成型件，或者用铜棒从模框底部的工艺孔轻轻顶出，结构简单可靠，日常维护只需要定期清理成型面的残留塑料，在导向面涂抹少量润滑脂即可，不需要复杂的维护流程，非常适合小批量多品种的塑件生产场景，换产时只需要更换中间的成型模框，就能适配不同轮廓的塑件生产，基座和上模压头都可以通用，能有效降低小批量生产的模具投入成本。
