HisarCS自动机凸轮传动套件结构

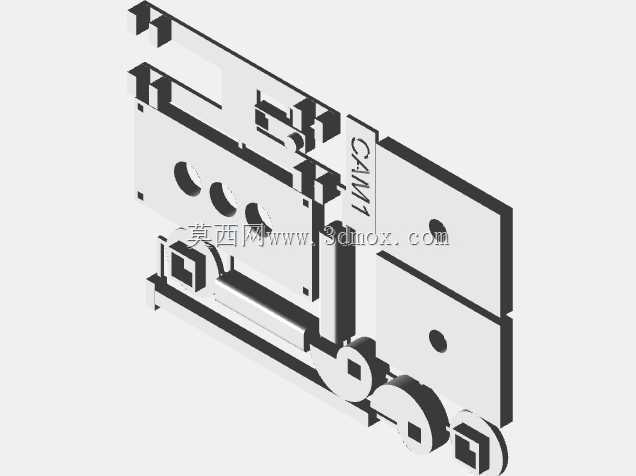

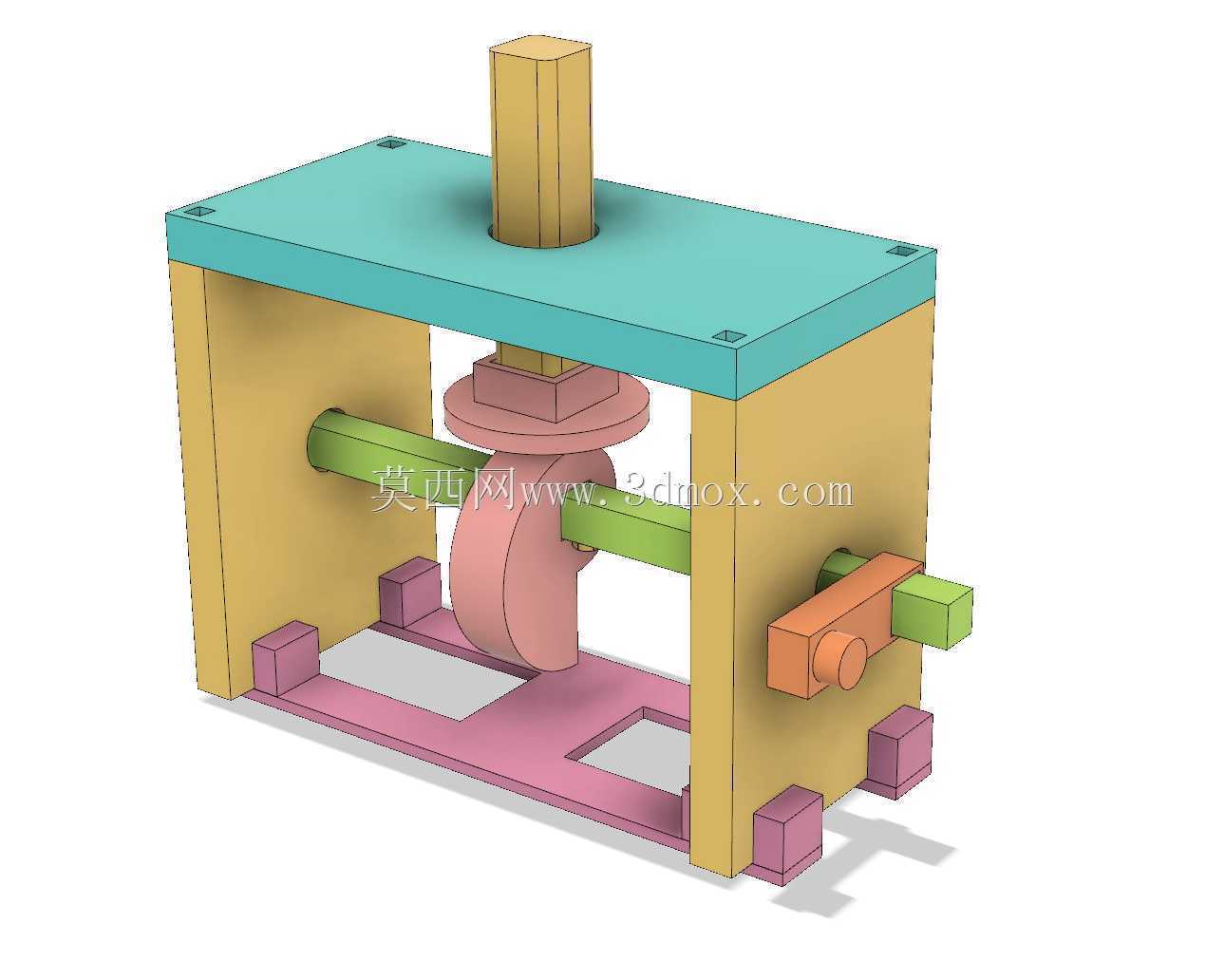

　　这套凸轮传动结构是小型自动机的核心动作执行单元，常见于小零件分选、轻载工位进给、小型工件压装这类节拍固定的轻载自动化场景，整套组件依托立式机架搭建，所有运动部件的安装基准都集成在同一组框架上，不需要额外搭建外部安装基座，可直接作为功能模块嵌入对应自动化设备的工位布局中。从结构布局来看，顶部的竖直导柱是压合动作的执行端，穿过顶板的导向孔做上下往复直线运动，导柱下端的接触块直接和盘形凸轮的轮廓面贴合，凸轮固定在水平布置的传动轴上，传动轴两端穿过机架两侧的立板支撑孔，一端延伸出机架外部作为动力输入端，可连接手轮做手动调试，也可通过联轴器连接减速电机实现连续自动运转。当传动轴带动凸轮转动时，凸轮轮廓的升程段会推动竖直导柱向上抬升，

　　回程段则依靠导柱自身重力或者配套的复位压块实现下行，以此完成周期性的上下压合动作，整套传动的行程完全由凸轮轮廓的曲线参数决定，不需要额外设置行程开关或者位置传感器，只要输入轴转速固定，就能实现稳定的节拍化动作，非常适合动作逻辑固定、重复精度要求适中的轻载作业场景。机架部分采用框式结构，顶板通过四个角的连接块和两侧立板固定，底部的粉色承托板同时承担支撑立板、放置待加工工件、预留落料空位的作用，承托板下方的四个凸块是整套组件的安装定位脚，可直接卡入设备工作台的T型槽或者定位孔中，安装时不需要额外做复杂的找平工序，只要保证输入轴和动力输出端同轴度即可完成装配。设计时将凸轮的轮廓曲线做了平滑过渡处理，升程段采用等速运动曲线修正，

　　避免动作启动和停止时出现刚性冲击，回程段预留了足够的静止角，保证压合动作到位后有足够的停留时间，适配工件压装、零件定位这类需要短暂保压的工序需求。水平传动轴和立板的配合位置预留了衬套安装空间，实际装配时可根据使用场景选择铜套或者滚动轴承，降低长时间运转的磨损量，竖直导柱和顶板的导向孔配合间隙控制在0.02-0.05mm之间，既保证上下运动的顺畅度，又避免压合动作出现偏摆，保证压头和下方工件的对位精度。整套结构的所有运动部件都内置在机架框架内部，侧面的操作手柄可在调试阶段手动转动输入轴，单独测试凸轮动作的行程和位置，不需要启动整机动力就能完成工位对位、行程校验的调试工作，大幅降低设备调试阶段的操作难度。从安装边界来看，

　　整套组件的外接部分只有伸出的动力输入轴、底部的四个安装定位块，没有外露的传动部件，不需要额外加装安全防护外罩，整体占用空间紧凑，可并排布置多组相同单元，实现多工位同步作业，比如小电子元件的引脚压合、小型塑胶件的装配压接、小五金零件的冲点标记这类工序，都可以直接套用这套凸轮传动结构，只需要根据实际需要的压合行程更换对应轮廓的凸轮，或者调整竖直导柱的长度，就能适配不同的作业需求，不需要重新改动整体机架结构，模块化程度较高。结构中所有的连接部位都采用可拆卸的拼接设计，凸轮和传动轴之间通过键连接固定，磨损后可单独更换凸轮零件，不需要更换整套传动轴，竖直导柱和下端的接触块采用分体式连接，接触块磨损后可单独拆换，降低后期维护的零件成本。在实际应用中，这套结构不需要额外配置复杂的控制系统，只要给输入轴提供固定转速的旋转动力，就能持续输出稳定的周期性直线压合动作，相比气缸驱动的压合结构，不需要配套气源管路和电磁阀，动作节拍完全由凸轮轮廓保证，不会出现气压波动导致的行程偏差，适合在没有气源配套的小型自动化设备上使用，也适合作为教学演示的机构模型，直观展示凸轮传动将旋转运动转化为直线往复运动的工作原理。
