高精度滑阀适配连接结构设计

　　在流体控制管路系统的现场改造与备件替换场景中，不同通径、不同连接端结构的滑阀对接一直是一线装配与设备运维人员常遇到的问题，这款适配结构正是针对这类跨规格滑阀对接需求开发的专用连接部件，可直接嵌入滑阀与对应管路、或者两组异径滑阀的对接位置，无需对原有阀件本体做切削、焊接等二次加工，就能完成可靠的流体通路搭建，大幅降低现场改造成本与装配工时。从实际功能层面看，该适配结构的核心作用是完成滑阀端的通径过渡与流体导流，内部流道做了连续的圆弧过渡处理，没有直角突变的流道截面，能最大程度降低流体经过适配段时的局部压损，避免介质在适配腔内部形成涡流滞留区，不管是用于压缩空气控制回路、低压液压支路，还是小型工业流体输送管路，都能保证介质流动的稳定性，

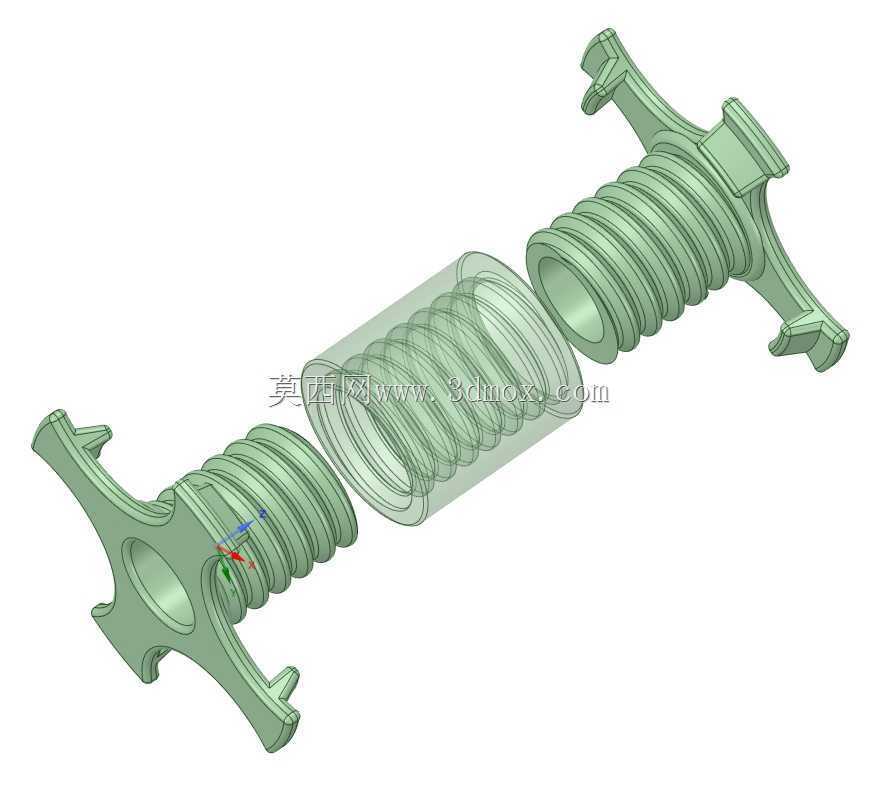

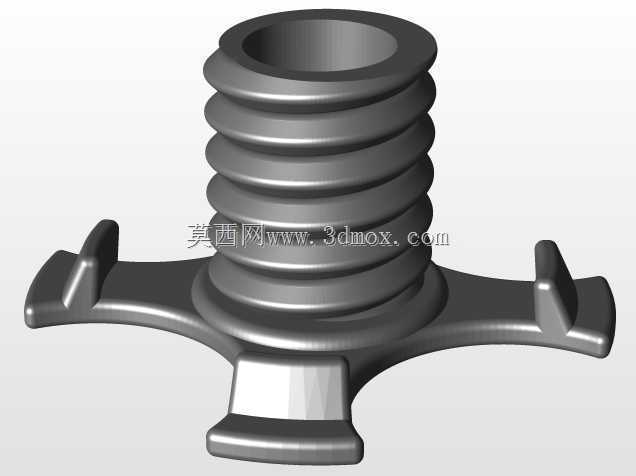

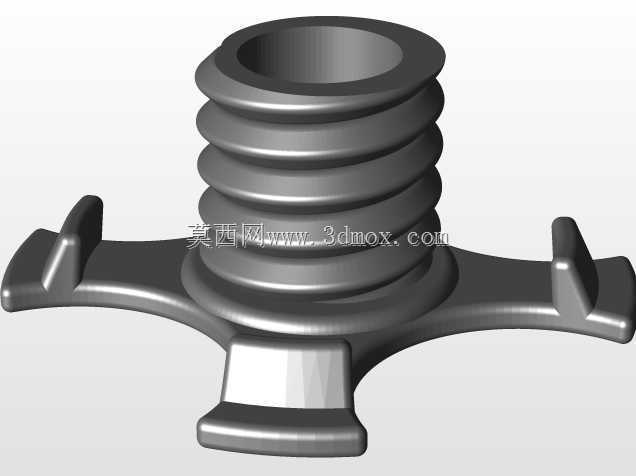

　　不会因为适配件的加入影响整个滑阀组的流量控制精度。结构设计上，这款适配件采用了分体式的组合思路，两端的连接支架与中间的密封容纳段做了功能分区：两端带安装耳的支架部分，直接对应滑阀端的原有安装孔位，安装耳上的定位孔位置与滑阀端面的固定螺栓孔完全匹配，装配时无需重新打孔对位，直接穿入原有固定螺栓就能完成两端的定位锁紧，能保证适配件与滑阀对接时的同轴度，避免偏心安装带来的密封件偏磨问题；中间的波纹段结构一方面可以吸收管路运行中产生的微小轴向窜动与径向偏移，抵消管路振动带来的连接应力，避免硬对接结构在长期振动下出现螺栓松动、密封失效的问题，另一方面波纹结构的加强筋作用也提升了中间段的结构强度，在额定工作压力下不会出现腔体鼓胀变形的情况。

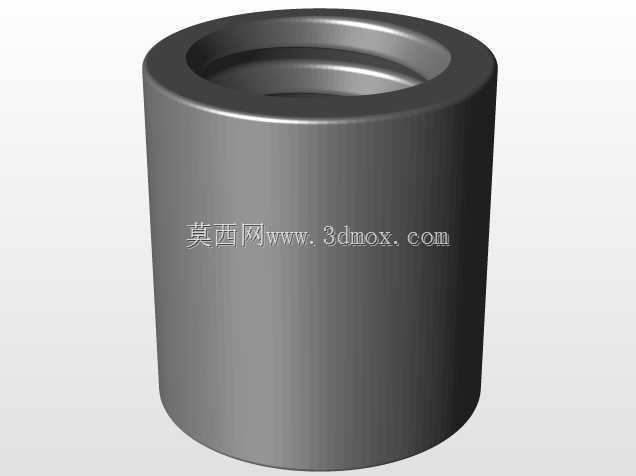

　　中间段预留的密封件安装腔，可以根据输送介质的特性选配不同材质的密封件，比如输送普通水性介质可选用丁腈橡胶密封件，输送有一定腐蚀性的工业介质可更换氟橡胶密封件，密封腔的尺寸公差按照常规密封件的压缩量要求设计，装配后密封件的压缩率控制在18%-25%的合理区间，既能保证足够的密封比压，又不会因为压缩量过大导致密封件过早老化失效。从安装边界尺寸来看，适配件的整体轴向长度控制在常规滑阀组的安装预留空间范围内，两端连接耳的外轮廓尺寸与对应规格滑阀的安装法兰外沿齐平，不会额外占用管路周边的安装空间，在空间紧凑的阀组安装柜、设备内部流体腔室里也能顺利完成装配；中间流道的通径按照两端对接滑阀的通径做渐变过渡，入口端与出口端的通径差控制在合理范围，

　　不会出现通径突变导致的流量骤降问题，适配件的外壁最小壁厚满足1.5倍额定工作压力的强度要求，按照常用工程塑料3D打印成型的工艺特性做了壁厚均匀性优化，所有转角位置都做了R0.5以上的圆角处理，既避免3D打印过程中出现应力集中导致的打印翘曲、层间开裂问题，也能减少装配过程中锐角划伤操作人员的风险。在实际选型应用中，这款适配结构可以覆盖多组不同规格滑阀的对接需求，不需要针对每一组异径对接单独定制非标接头，结构设计时充分考虑了3D打印快速成型的工艺特性，没有复杂的倒扣与内部支撑结构，打印完成后只需要去除少量支撑就能直接投入装配使用，对于小批量设备改造、实验室流体回路搭建、设备维修应急备件制作等场景，能大幅缩短备件准备周期，不需要开模制作就能快速拿到可用的适配部件。实际装配验证过程中，该适配件与滑阀端面的贴合度良好，锁紧固定螺栓后，在0.6MPa的气压测试下没有出现泄漏情况，连续通断测试1000次后，连接位置没有出现松动，密封件没有明显的磨损痕迹，中间波纹段的形变量在设计允许范围内，没有出现永久变形的情况。针对不同的使用压力场景，还可以通过调整打印填充率来改变适配件的整体强度，在低压场景下适当降低填充率可以减少材料消耗、降低部件重量，在压力稍高的场景下提升填充率就能满足强度要求，不需要修改整体结构尺寸，适配不同工况的灵活性较强。
