柔性波纹橡胶软管结构设计

　　在流体输送、设备走线、气动系统连接等场景中，柔性波纹软管是应用极为广泛的管路连接件，这类部件的核心作用是在两个存在相对位移、安装角度偏差的连接端点之间，建立稳定的介质或线束通路，同时抵消设备运行过程中产生的振动、管路热胀冷缩带来的应力，避免硬管连接出现的应力集中、接口开裂、密封失效等问题。日常工程应用里，这类软管常被用于设备气路连接、冷却液输送、低压流体管路接驳，或是作为设备内部线束的防护套管，隔绝外部粉尘、油污对线束的侵蚀，同时适配设备活动部位的走线弯折需求。

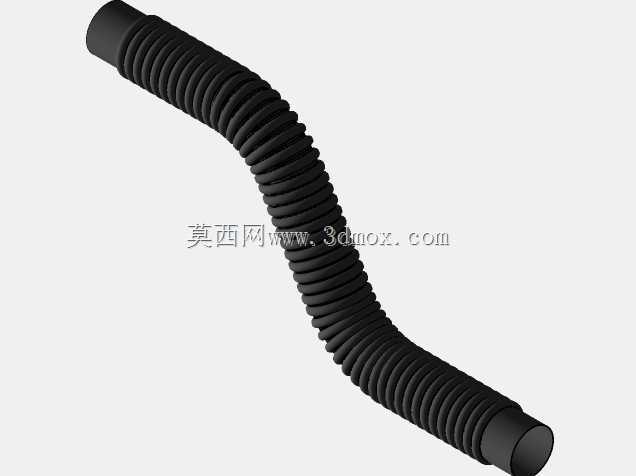

　　从结构设计来看，这款波纹软管采用等距环形波纹的主体结构，波纹的凸起弧度与凹陷深度经过匹配设计，既保证了管体可以在任意方向实现大角度弯折，不会因为弯折出现管腔过度塌陷堵塞通路的问题，又能让管体在弯折后保持足够的形态支撑性，不会因为自身重量出现过度垂坠。管体两端设计有光滑的直段插接部，直段的外径尺寸与常规快插接头、卡箍连接结构的适配尺寸匹配，安装时可以直接插入对应规格的接头内，通过卡箍或者快插结构的锁紧力实现密封固定，不需要额外加工连接螺纹，大幅降低现场安装的操作难度。

　　设计这类软管结构时，首先要明确的是管体的最小弯曲半径参数，这个参数直接决定了软管的适用安装边界——如果弯曲半径设计过小，弯折时波纹侧壁会出现过度挤压，长期反复弯折后容易产生疲劳裂纹，缩短使用寿命；如果弯曲半径设计过大，又会导致软管的柔性不足，无法适配小空间内的转角连接需求。这款模型的波纹节距与管壁厚度做了匹配优化，每一节波纹的侧壁厚度均匀，弯折时相邻波纹的接触受力均匀，不会出现局部应力集中的问题，在允许的弯曲半径范围内反复弯折，管体也不会出现永久变形，撤去外力后可以快速恢复初始形态。

　　从安装边界来看，这款软管的直段插接部长度经过合理设计，既保证了插入接头后有足够的接触长度实现可靠密封，又不会因为直段过长导致安装后多余的直段部分占用额外的管路空间。管体的整体通径保持一致，波纹部分的内壁虽然有环形的起伏，但起伏高度控制在极小范围内，不会对管内的流体流动造成明显的阻力，也不会出现介质残留堆积的问题，用于输送洁净流体或者作为线束防护套时，都能满足使用要求。

　　在实际选型应用中，这类波纹软管的适配场景非常多，比如小型工业设备的气路连接，设备运行时的振动会通过硬管直接传递到接口位置，长期运行容易导致接口松动漏气，接入一段这类柔性波纹软管，就可以有效吸收振动能量，阻断振动的传递路径，提升气路系统的运行稳定性。再比如设备内部活动部件的走线防护，像设备门体、移动滑台部位的线缆，需要随部件反复移动弯折，普通的硬质护线套无法承受反复弯折的疲劳载荷，这类波纹软管的柔性结构可以随活动部件自由弯折，同时给内部线缆提供可靠的防护，避免线缆被外部结构剐蹭破损。

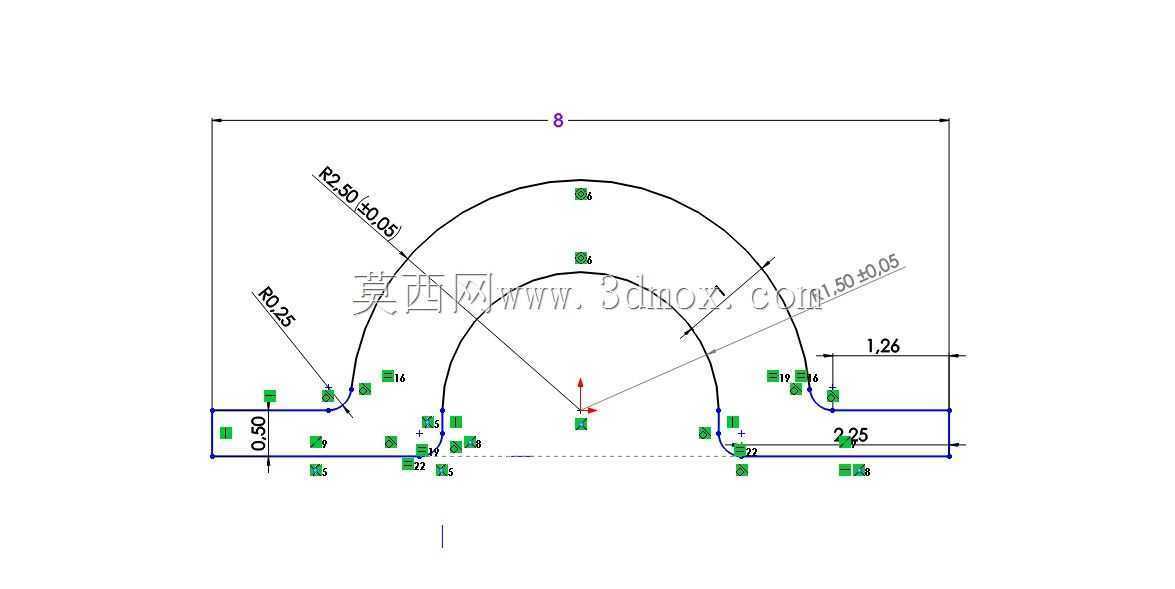

　　建模过程中，波纹部分的特征采用螺旋扫描或者环形阵列的方式实现，需要严格控制每一节波纹的轮廓一致性，保证管壁厚度均匀，避免出现局部壁厚过薄导致的结构强度不足问题。两端的直段部分与波纹段做平滑过渡处理，避免直段与波纹连接位置出现直角台阶，减少应力集中点，提升管体整体的抗弯折疲劳性能。完成主体建模后，还需要验证管体在极限弯曲角度下的形态，确认弯折时管腔的最小通径满足使用要求，不会出现管腔完全堵死的情况，同时检查弯折时波纹之间不会出现干涉挤压，保证弯折动作顺畅无卡滞。

　　这类柔性软管虽然属于小型管路配件，但在整套设备的管路系统中起到的作用不可忽视，很多设备的管路故障都出现在连接部位的应力失效问题上，合理选用这类柔性波纹软管，优化管路的连接设计，可以大幅降低设备管路系统的维护成本，提升整套系统的运行可靠性。设计时需要结合实际的安装空间、连接端点的位移量、输送介质的特性来匹配对应的管壁厚度与波纹参数，才能让软管的性能得到充分发挥。
