微型USB接口数据线接头精密结构

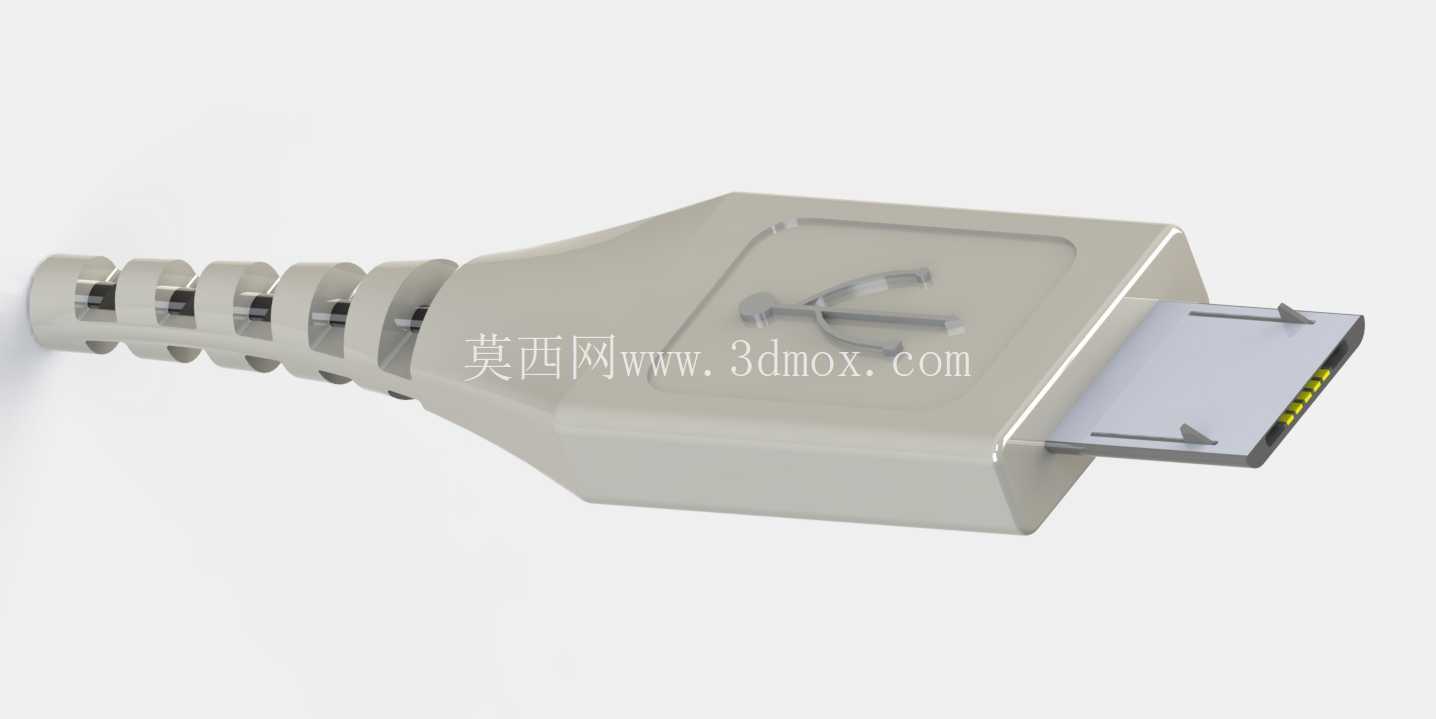

　　微型USB接头作为消费电子与工业手持设备中应用极广的有线连接部件，承担着设备供电、数据传输两类核心功能，在早期智能手机、便携检测仪器、工业扫码枪、移动数据采集终端等场景中大量使用。该三维结构完整还原了接头从线缆端到插接端的全部几何特征，建模过程中优先对接插配合边界进行约束：前端金属插接壳的厚度、插拔导向斜面、触点排布位置均按照实际接插件的配合公差逻辑搭建，金属外壳两侧预留的卡扣弹片特征也单独做出实体结构，用于模拟插入母座后卡扣锁定、防止松脱的实际工作状态。

　　从结构分层来看，接头最前端为薄型金属屏蔽壳，壳体内嵌绝缘胶芯，胶芯上排布导电接触端子，端子末端延伸至接头尾部与线缆芯线压接；金属壳外部包覆注塑成型的塑胶外壳，外壳表面做防滑纹理与标识凹陷，既提升插拔时的手持摩擦力，也可通过表面标识区分接口插接方向。尾部的防弯折护套采用多段环形波纹结构，这一设计是线缆接头的关键细节：每一圈环形凸棱都预留了形变空间，当线缆在使用过程中受到反复弯折、拉扯时，波纹段可通过自身小幅弯曲分散应力，避免线缆与硬塑胶外壳交接位置因应力集中出现线芯断裂、外胶皮开裂的问题，护套根部的外径逐步过渡，与线缆外径平顺衔接，不存在突兀的截面突变。

　　建模时对各部件的装配关系做了贴合处理：金属插壳与内部胶芯采用小间隙配合，胶芯端子的位置度与母座端子的排布间距对应，保证虚拟装配时插接行程顺畅，无干涉卡顿。塑胶外壳的分模线位置沿接头侧面中线布置，外壳内壁设置多道定位筋，装配时可卡在金属屏蔽壳的外侧凹槽内，限制注塑外壳相对金属件的轴向窜动。外形尺寸方面，前端插接段的宽度、厚度严格匹配微型USB母座的插口尺寸，插接端导入位置做了小角度倒角，引导接头顺利对准插口；尾部波纹护套的最大外径小于接头主体宽度，在密集排布的接口面板上使用时，相邻接头之间不会出现互相干涉、无法同时插入的问题。

　　这类接头结构在做整机设备接口选型时，可直接用于验证设备外壳接口开孔的大小、沉台深度，也可模拟线缆插拔时的操作空间，判断设备外壳周边预留的插拔距离是否满足人手操作需求；针对需要做防水、加固的工业场景，还可在该基础结构上叠加密封圈、金属固定耳等特征，拓展为工业级加固连接器，三维结构的完整度足以支撑结构干涉检查、外观评审与装配工艺验证工作。
