小型四旋翼航拍飞行器结构设计方案

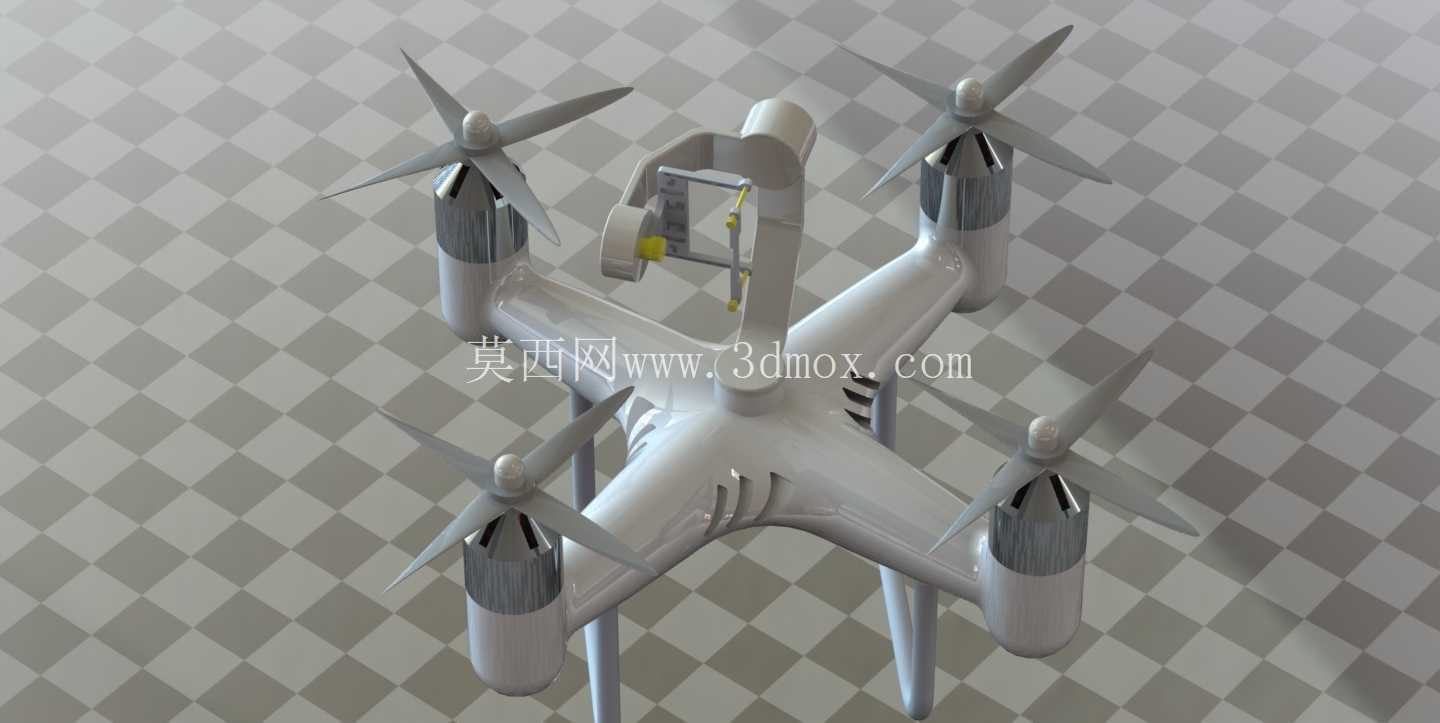

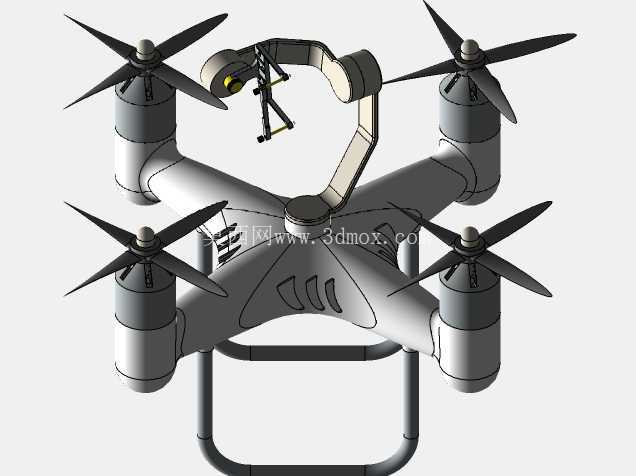

　　这套四旋翼结构方案，核心面向低空近景作业场景设计，可适配小范围航测、园区巡检、轻量载荷挂载等实际使用需求，整体结构围绕飞行稳定性、载荷兼容性、维护便捷性三个核心维度展开。从结构布局来看，采用X型机架排布，四个机臂从中心主机身呈等角度向外延伸，机臂与中心舱的连接位置做了加强筋过渡，避免飞行过程中机臂受旋翼反扭矩、气流冲击产生的形变累积，中心舱预留了飞控板、电池、信号接收模块的安装位，舱体内部设置了多组定位柱，可直接适配主流规格的飞控硬件安装，无需额外打孔调整，安装边界预留了3mm的公差余量，可兼容不同厚度的减震泡棉粘贴，降低旋翼转动产生的高频振动传递至飞控传感器，影响飞行姿态解算精度。旋翼动力端的安装座采用同轴定位设计，电机安装孔位按照主流22系列无刷电机的安装尺寸预留，电机座与机臂的连接采用嵌入式卡合加螺丝锁紧的双重固定方式，日常更换电机或者维护线路时，无需拆解整个机臂结构，仅需松开电机座固定螺丝即可完成操作，大幅降低外场作业的维护难度。机臂末端的旋翼保护座做了圆弧过渡处理，避免尖锐棱角在低空飞行剐蹭障碍物时造成结构碎裂，同时旋翼下方的导流槽设计，可将旋翼转动产生的下洗气流顺畅导出，减少气流在机臂表面形成的紊流干扰，提升悬停状态下的姿态稳定性。

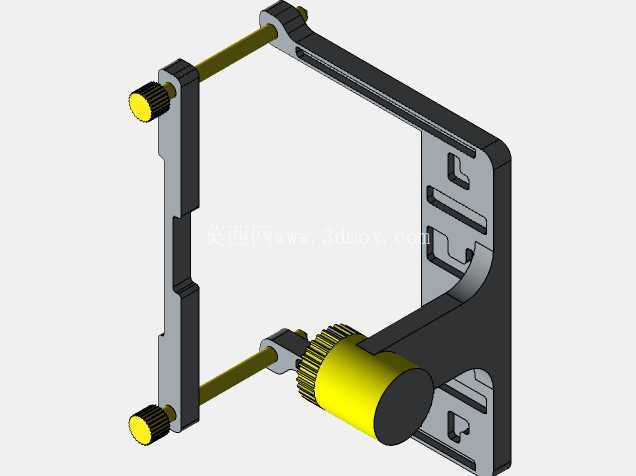

　　机身顶部预留了通用载荷安装接口，可适配小型运动相机、迷你喊话器、轻量化气体检测模块等不同作业载荷，接口采用快拆式设计，载荷安装后可通过中心舱的走线槽完成线路连接，避免线材外露缠绕旋翼的风险。从尺寸边界来看，整机对角电机轴距控制在350mm级别，属于小型便携类旋翼飞行器范畴，机臂采用中空结构设计，既可以降低整机自重，也可将电机供电线、信号线路内置在机臂空腔内，减少飞行过程中的风阻，同时避免线路外露受紫外线、雨水侵蚀老化。机身底部预留了起落架安装孔位，可搭配轻量化起落架使用，在降落时缓冲地面冲击，同时为底部挂载的载荷留出足够的离地间隙，避免载荷在起降过程中与地面发生磕碰。

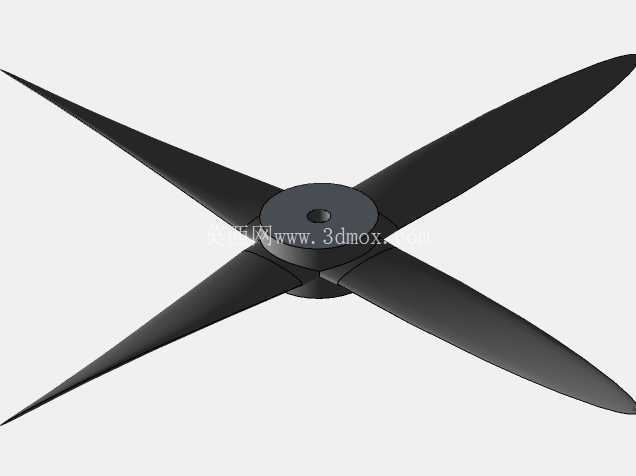

　　结构设计过程中，针对不同部位的受力特性做了壁厚差异化处理，机臂主体壁厚控制在2.5mm，在保证结构强度的前提下尽可能降低自重，中心舱受力集中的连接部位壁厚增加至4mm，避免长期飞行产生的应力集中导致结构开裂。旋翼的桨叶采用定距设计，桨叶根部做了加强结构，可承受常规飞行中的机动过载，同时桨叶与电机轴的连接采用快拆式桨座，外场作业时若出现桨叶损坏，可快速完成更换，无需借助复杂工具。整套结构的重心设计严格控制在中心舱几何中心位置，电池安装位设置在中心舱最靠近重心的区域，避免电池重量偏移导致飞行过程中需要额外的动力补偿消耗电量，有效提升续航表现。

　　针对不同作业场景的适配性，机臂可采用快拆式连接结构替换原有固定连接结构，拆解后整机可收纳进小型背包内，方便外场作业携带，中心舱的舱盖采用滑扣式设计，日常更换电池、调整飞控参数时无需借助工具即可快速开启，舱盖接缝处预留了密封胶条安装槽，可根据使用需求加装密封胶条，实现小雨天气下的短时作业能力。从气动布局来看，四个旋翼的安装平面保持严格共面，安装座的加工公差控制在0.1mm以内，避免旋翼平面倾斜导致飞行过程中产生不必要的动力损耗，机臂的上反角设置为3度，可提升飞行过程中的自稳特性，降低飞控系统的姿态修正频率，进一步降低动力消耗。整套结构没有冗余的装饰性设计，所有外形结构均服务于功能需求，表面的导流纹路、加强筋排布均经过受力仿真验证，在保证结构强度满足1.5倍最大起飞重量过载的前提下，尽可能压缩结构自重，预留出更多的载荷重量空间给作业设备与电池。
