电太阳能赛车脚踏式油门操控结构

　　这套脚踏式油门操控结构，主要适配小型电动太阳能赛车的动力输出控制需求，在轻量化自制电动赛车的改装、试制场景中，承担驾驶者动力指令输入的核心功能，区别于传统燃油车的拉线式或电子油门结构，这套结构完全针对小功率电驱动单元的控制特性做了适配，不需要匹配复杂的发动机进气开度信号，只需要将踏板的角位移转化为电信号传递给电机控制器，就能实现动力输出的线性调节。

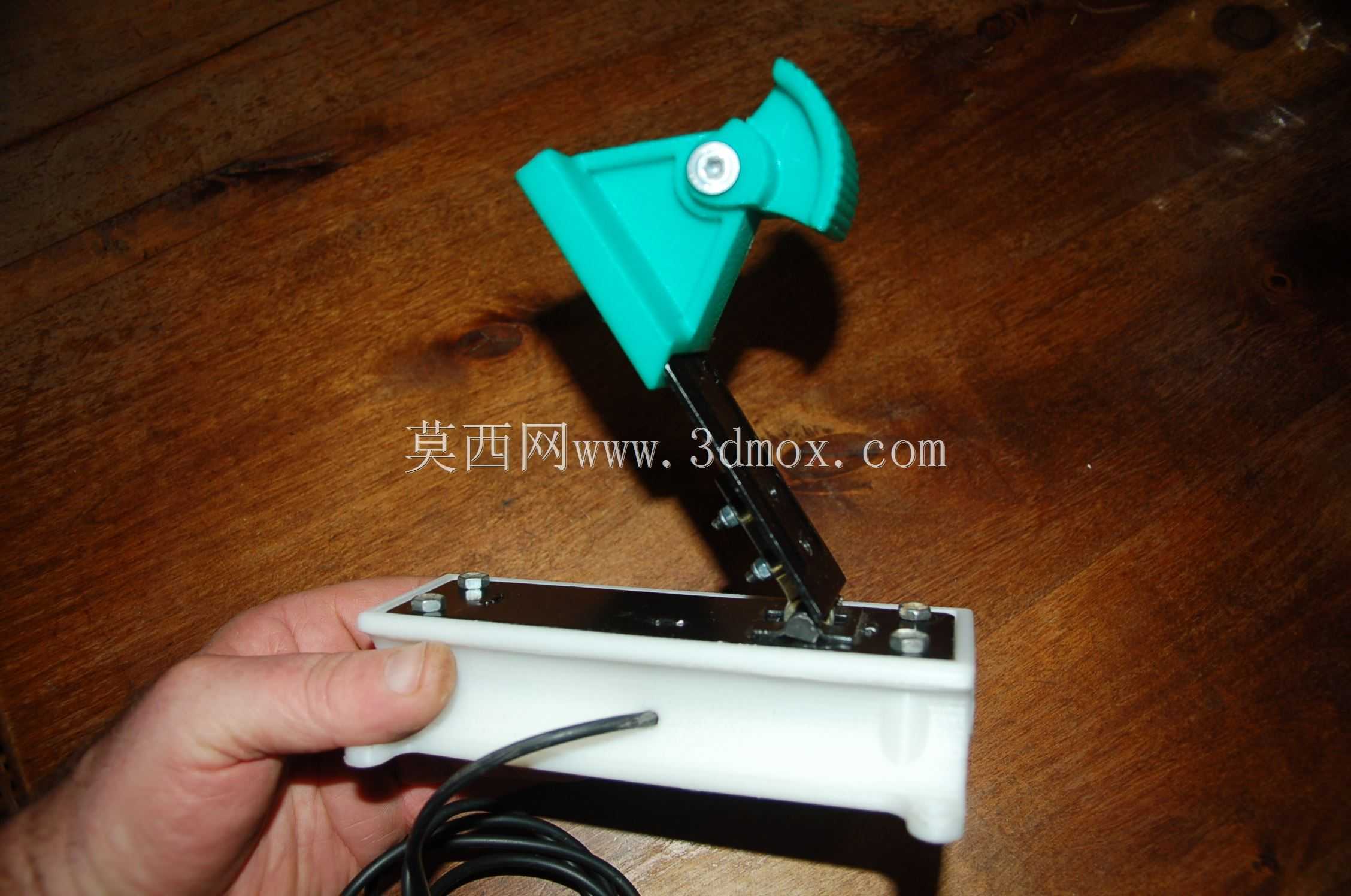

　　从实际使用场景来看，这类自制电动赛车多用于校园科创赛事、个人DIY试制项目，整车整备质量通常控制在50kg以内，驱动电机功率多在1kW-3kW区间，对操控部件的重量、安装便捷性、踩踏反馈线性度有较高要求，这套油门结构的底座采用PLA材质3D打印成型，整体重量控制在200g以内，不会给轻量化车身带来额外的负载负担，同时打印件的成型精度可以满足安装孔位的公差要求，不需要额外做二次机加工就能完成装配。

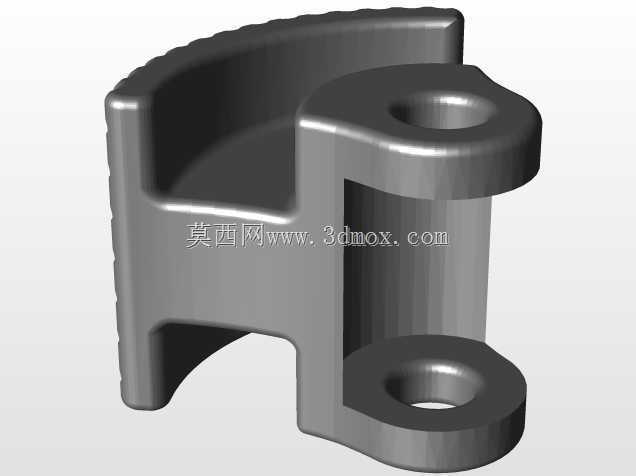

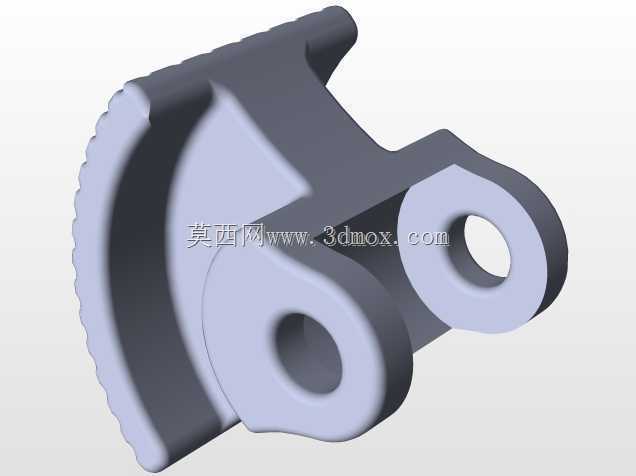

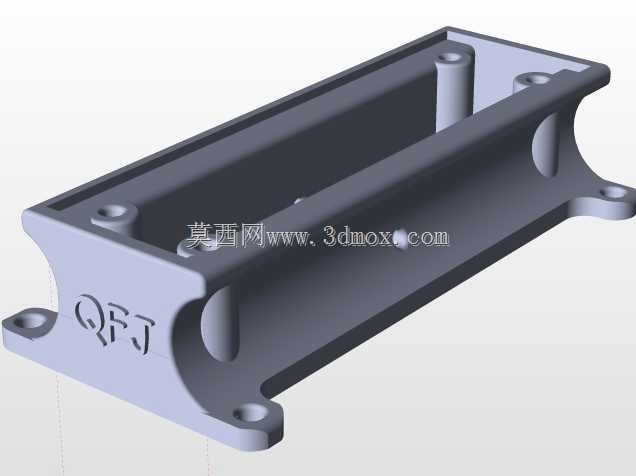

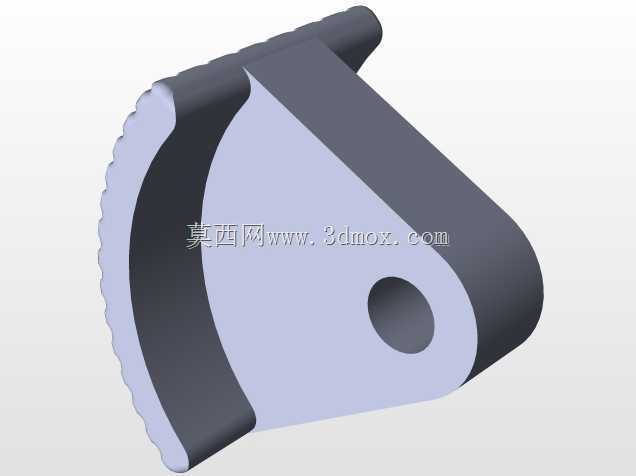

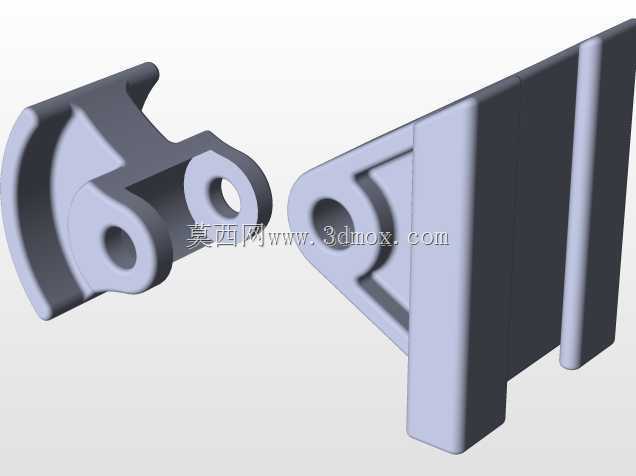

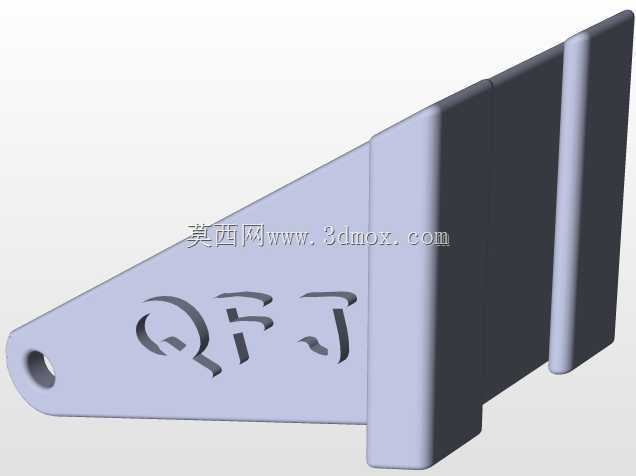

　　结构设计上，整套机构分为固定底座、踏板摇臂、复位组件、信号输出单元四个部分，固定底座为带安装翻边的槽型结构，翻边上预留了4个M4规格的安装孔，孔位间距为80mm*120mm，适配多数自制赛车的脚踏区域安装平面，安装时只需要在车身底板对应位置打孔，用螺栓加防松螺母就能完成固定，不需要设计额外的安装支架。踏板摇臂的踩踏面做了15度的倾角设计，符合人脚踩踏时的自然角度，长时间操控不会产生脚部疲劳，摇臂与底座之间采用金属转轴连接，转轴位置加装了自润滑衬套，避免反复踩踏出现的磨损旷量，复位结构采用拉伸弹簧布置在摇臂与底座之间，弹簧预紧力调整到15N，既可以保证松开踏板后能快速回位，又不会让踩踏力度过重影响操控细腻度。

　　信号采集部分采用非接触式霍尔角度传感器，传感器安装在转轴的一端，直接采集摇臂的转动角度，避免了传统电位器长期磨损出现的信号漂移问题，有效踩踏行程对应的转动角度为0-25度，对应电机控制器0-100%的动力输出区间，信号输出曲线做了线性标定，踩踏初始段1/4行程对应0-20%的动力输出，满足起步时的细腻控制需求，中后段行程的信号增益平缓，避免高速行驶时误操作导致的动力突增。

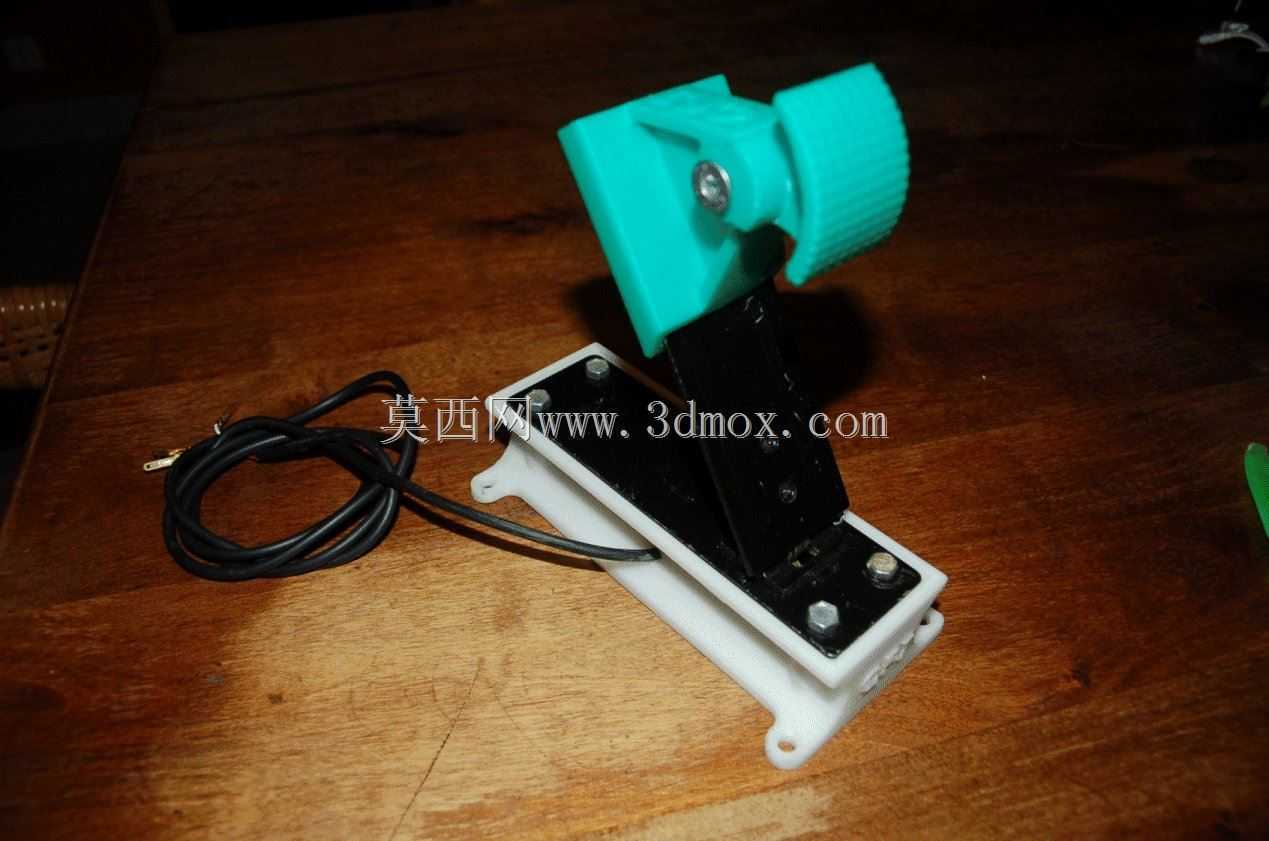

　　从安装边界来看，整套结构固定后，底座距离安装面的高度为35mm，踏板踩到底时的最高点距离安装面高度为85mm，纵向占用空间为160mm，横向宽度为70mm，在狭小的赛车驾驶舱内不会和制动踏板、转向机构产生运动干涉，布线时传感器的连接线从底座侧面的出线槽引出，沿着车身底板走线到控制器位置，线材预留了100mm的活动余量，避免车身振动导致线材拉扯断裂。

　　实际路试的反馈来看，这套结构的踩踏反馈线性度表现稳定，从静止起步到最高车速的整个加速过程，脚感没有明显的拐点，复位动作干脆没有卡滞，PLA材质的底座在连续2小时的路试过程中，没有出现形变或者开裂的情况，完全满足小型电动太阳能赛车的使用强度要求，对于同类轻量化电动车辆的操控系统设计，也可以直接参考这套结构的尺寸参数和标定逻辑，根据自身的电机功率和安装空间调整底座尺寸和弹簧预紧力，就能快速适配不同的车型需求。
