多股弯折成型工业铁线束三维建模作品

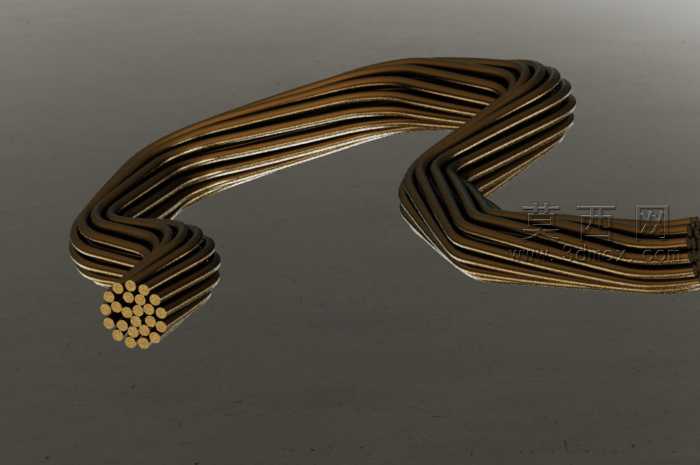

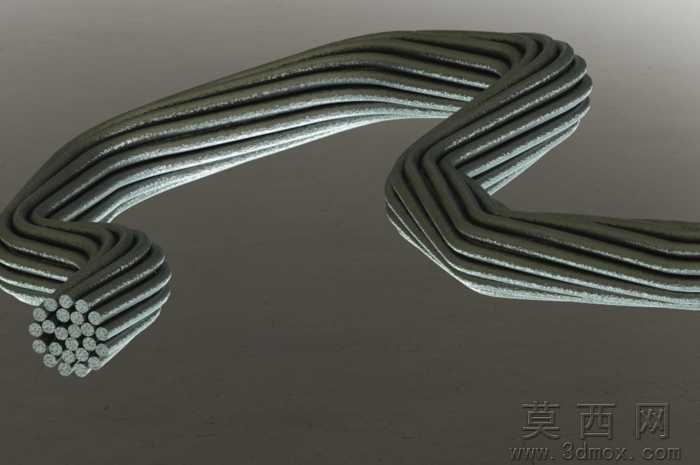

本作品为多股集成弯折铁线构件的三维建模成果，建模阶段以真实工业铁线束的成型逻辑为核心依据，首先完成单根铁线的截面轮廓绘制，通过圆周阵列命令生成单束端的多根线材排布，精准还原多股铁线集束时的截面排列形态，保证每根线材的截面尺寸一致、排布间隙均匀，符合实际线材集束的工艺特征。在线材的路径绘制阶段，通过三维草绘勾勒出连续的空间弯折轨迹，轨迹的弯折半径严格参照五金线材冷弯成型的工艺参数设置，避免出现弯折半径过小导致的线材断裂模拟失真问题，同时保证弯折段的曲率过渡顺滑，无生硬的折角拐点，还原真实铁线弯折后的流畅形态。完成单根线材的路径扫描后，通过路径跟随阵列的方式，将所有单根线材沿整体弯折轨迹排布，同时在集束端对所有线材的端面进行对齐处理，还原多股铁线集束后端面的整齐排列效果，清晰展现多股线材并行排布的层次结构。材质渲染阶段，为铁线模型赋予哑光金属铁材质，调整材质的反射参数与粗糙度，模拟工业铁线表面经过轻度氧化后的暗金属质感，同时为每根线材添加细微的表面纹理，还原真实铁线拉制成型后的表面拉丝痕迹，在弯折区域适当调整材质的反光强度，模拟弯折加工后金属表面的细微形变带来的反光差异。场景布光采用多组柔光光源从不同角度照射模型，突出多股线材层叠排布产生的明暗层次，清晰展现每一段弯折结构的轮廓形态，同时在集束端面区域补充局部光源，凸显多根线材截面排列的规整视觉效果。建模过程中对线材之间的间隙进行了精准控制，既保证多股线材集束时的紧密贴合状态，又避免出现模型穿模的问题，整体模型完整还原了工业铁线弯折构件的结构特征，可用于五金线材构件的结构展示、工艺模拟以及相关工业产品的装配演示场景。
