可弯折多接口欧标创意插排设计

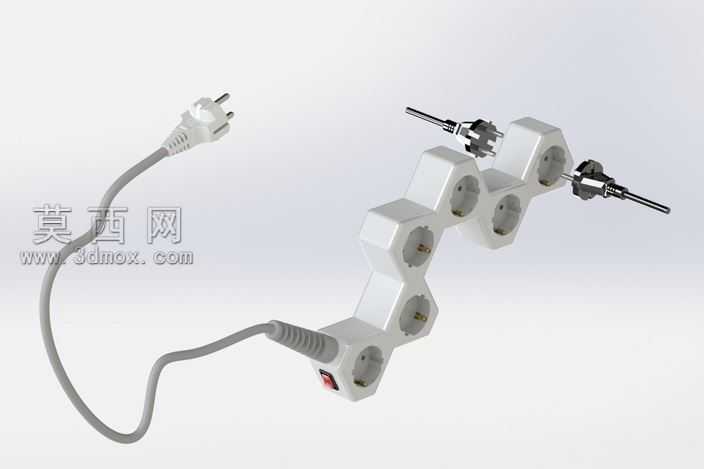

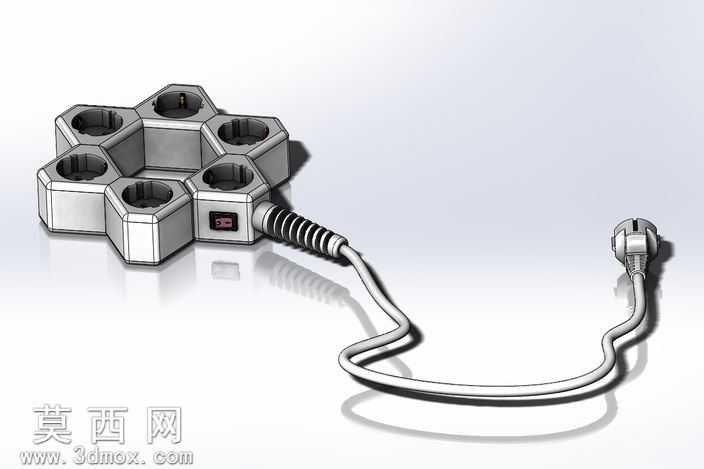

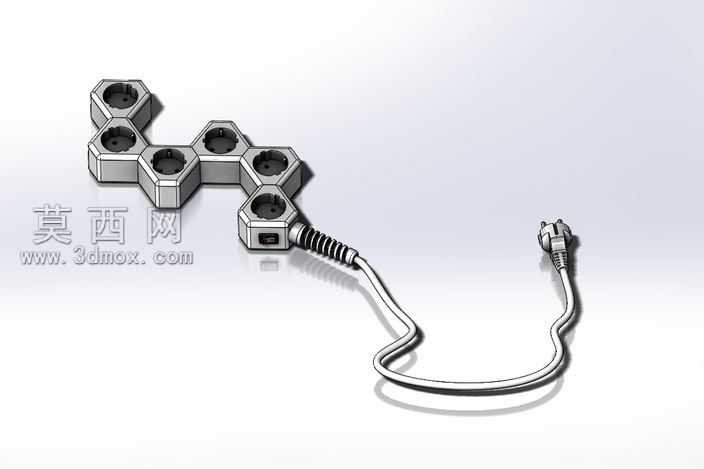

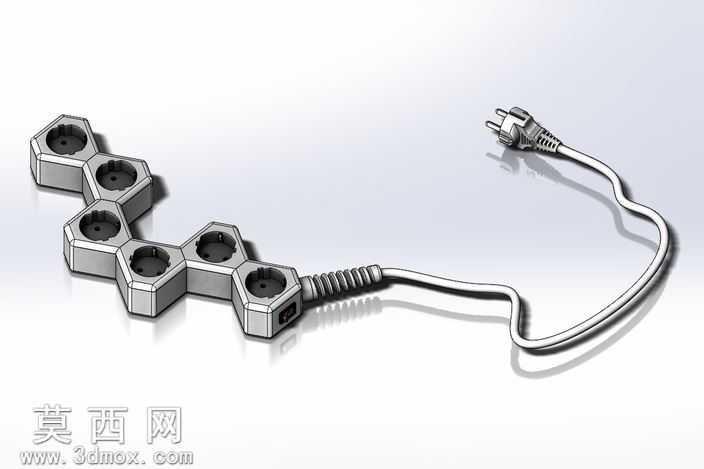

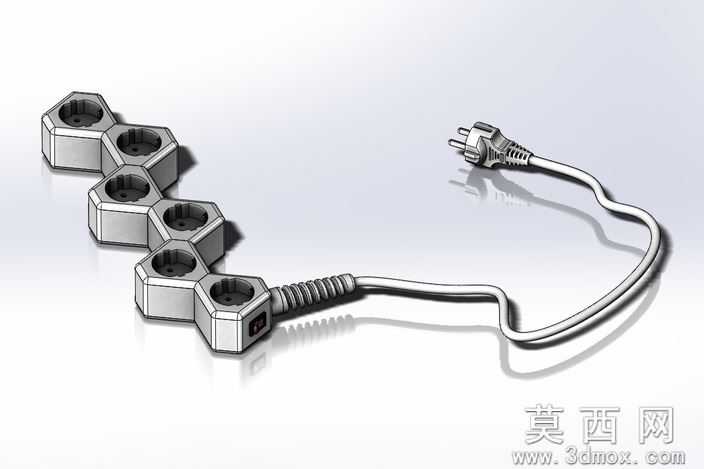

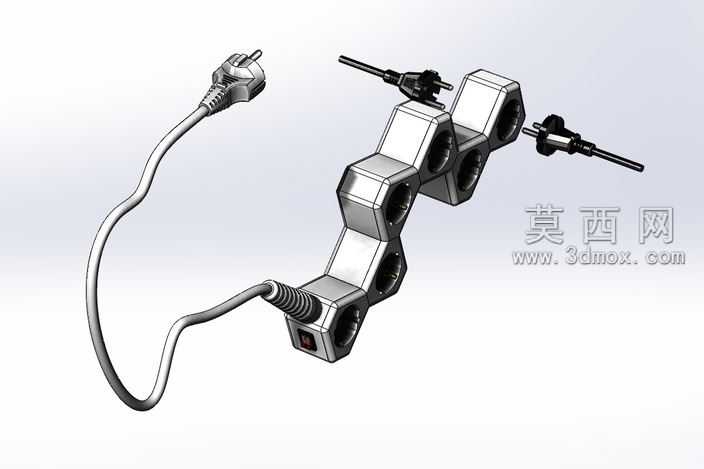

本作品为可灵活弯折的模块化欧标插排三维模型，建模阶段采用参数化设计思路，先以单个六边形插座模块为基础单元，绘制欧标两孔插座的插孔轮廓、模块拼接卡扣结构、内部铜件安装位的基础草图，通过拉伸、切除、阵列等基础特征完成单个模块的实体建模，再通过装配约束将多个模块依次铰接，预留出模块间的转动间隙与走线空间，确保每个模块可沿铰接轴自由转动调整角度，还原可随意弯折变形的结构特性。渲染阶段采用哑光阻燃PC塑料作为插排主体外壳材质，调整材质的粗糙度与漫反射参数还原家用插座外壳的细腻磨砂质感，电源线部分采用柔性橡胶材质，添加轻微的纹理凹凸模拟线材表面的防滑纹路，插头金属插脚采用抛光金属材质，调整反射参数还原金属的亮面光泽，场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰展现插排弯折后的结构层次与不同材质的质感差异。结构设计上，每个六边形模块内置独立的导电连接结构，相邻模块间采用铰接式导电触点设计，在实现模块自由转动调整角度的同时，保证相邻模块间的电路连通稳定，插排输入端配备一体式欧标电源插头与带开关的进线模块，进线端设置独立电源开关控制整体通断，多个模块沿铰接结构弯折后可适配不同的使用场景，既可以沿桌面边缘弯折贴合走线，也可以调整角度避开相邻插头的干涉，解决传统直排插排大体积插头互相挤占接口的问题。设计思路围绕灵活适配的使用需求展开，打破传统插排固定形态的局限，通过模块化铰接的结构让插排可根据使用空间自由调整形态，六边形的模块造型既保证了拼接后的结构稳定性，也让每个面都可布置插座接口，在有限的体积内最大化布置接口数量，同时弯折结构可让线材顺着使用场景排布，减少桌面线材杂乱的问题，兼顾实用性与创意性，建模过程中对铰接处的转动间隙、导电触点的配合尺寸都做了精准的参数设置，确保结构的合理性与可实现性，渲染输出的效果图清晰展现了产品弯折后的使用形态与材质细节，直观呈现出该创意插排的设计特点与使用优势。
