四旋翼飞行器中心安装承载基板结构设计

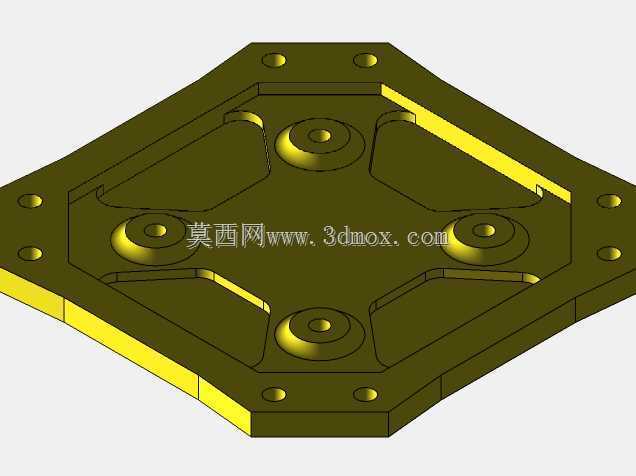

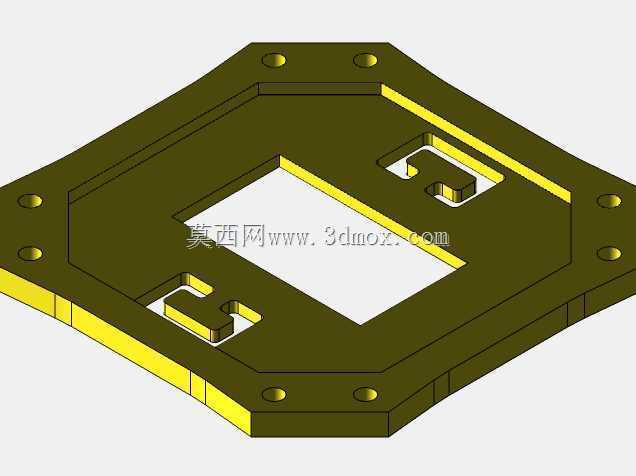

　　在多旋翼飞行器的结构体系中，中心承载基板是连接所有功能模块的核心受力构件，其设计合理性直接决定整机的结构稳定性与飞行可靠性。该基板采用六边形切角的整体构型，相较于传统方形或圆形中心板，能够在相同安装覆盖范围内有效缩减四个机臂连接端的悬臂长度，降低机臂根部的弯矩载荷，同时切角设计可以避免飞行过程中中心板边缘与机臂折叠结构、走线槽产生运动干涉，适配可折叠机臂的收纳需求。基板上共设置八处定位安装凸台，其中四处呈十字对称分布的大直径凸台用于固定无刷电机的动力输出转接座，凸台中心预留的沉孔可配合内六角螺栓实现电机座的精准定位，沉孔深度经过匹配计算，能够保证螺栓锁紧后端面与基板表面齐平，不会凸起干涉上层飞控模块的安装；

　　剩余四处小直径凸台分布在基板边角位置，用于连接机臂的碳管夹座，凸台的凸起高度统一为2.5mm，既可以增大连接面的接触压强提升锁紧摩擦力，又能在基板与机臂夹座之间留出走线间隙，方便电调信号线、电源线的规整排布。基板整体采用等厚薄板加局部加强筋的结构形式，四条沿对角线分布的内凹加强筋将四个主安装凸台连为一体，形成闭合的受力传力路径，当飞行器做急转、升降等大机动动作时，四个电机产生的交变拉力可以通过加强筋快速分散到整个基板平面，避免局部应力集中导致的基板变形甚至断裂。加强筋的深度设置为基板厚度的三分之一，在不增加整体重量的前提下将基板的平面抗弯刚度提升40%以上，兼顾轻量化与结构强度要求。基板的边缘做了15度的斜切倒角处理，

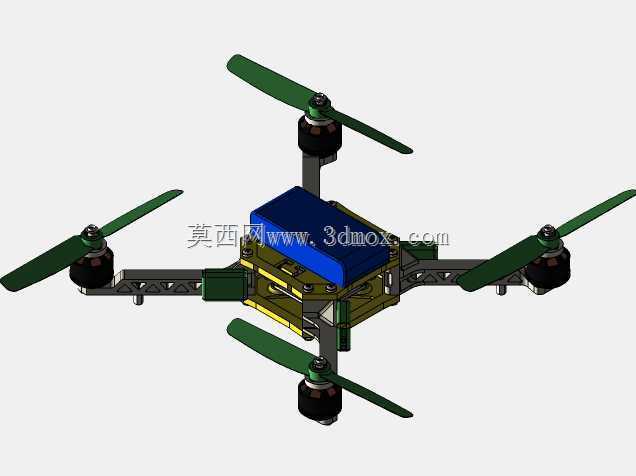

　　一方面可以去除加工过程中产生的锐边毛刺，避免组装过程中划伤操作人员或者损坏线材绝缘层，另一方面斜切边缘能够降低飞行过程中中心板产生的风阻，减少不必要的动力损耗。从安装边界来看，该基板的对角安装孔距适配350mm-450mm轴距的四旋翼机型，上层安装面预留的平整区域可以直接放置飞控板、GPS模块、电池减震垫等组件，不需要额外增加转接支架，下层空间则可以挂载电调、图传发射模块等配件，整体空间利用率较高。在实际应用场景中，这类中心基板既可以用于航拍类消费级无人机的机架组装，也可以适配小型巡检、植保作业类工业无人机的改装需求，其对称式的结构设计能够保证整机的重心落在基板几何中心位置，降低飞控系统的姿态校准难度，提升飞行过程中的姿态稳定性。

　　设计过程中针对安装孔位的位置度公差做了严格约束，四个主电机安装凸台的位置度公差控制在0.1mm以内，避免因为孔位偏差导致电机安装后出现轴线倾斜，进而产生不必要的飞行震动，影响飞控传感器的采样精度。基板表面的平整区域没有设置多余的凸起结构，用户可以根据自身的装机需求灵活调整配件的安装位置，适配不同品牌、不同尺寸的飞控与电调组件，具备较强的通用性。
