FTC10273赛事专用3D打印传动组件设计

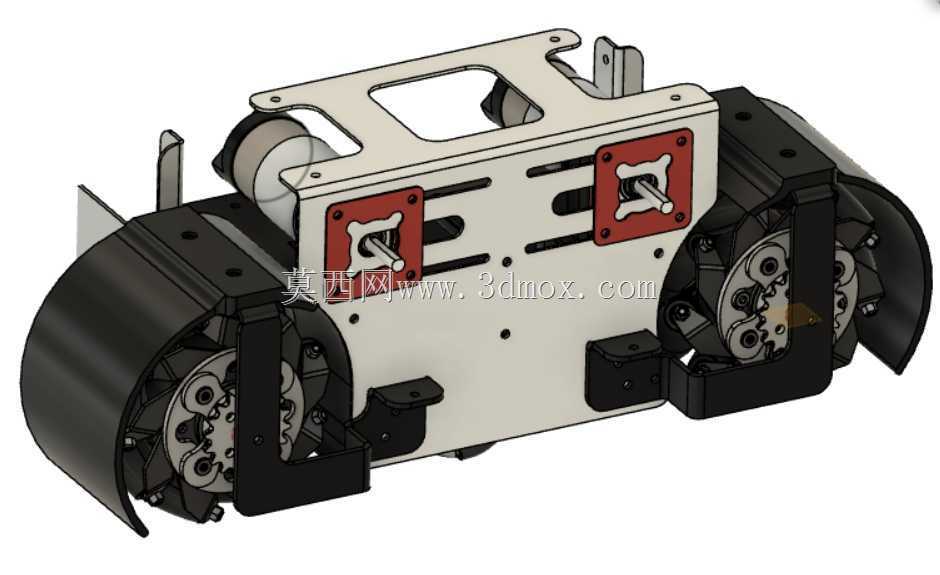

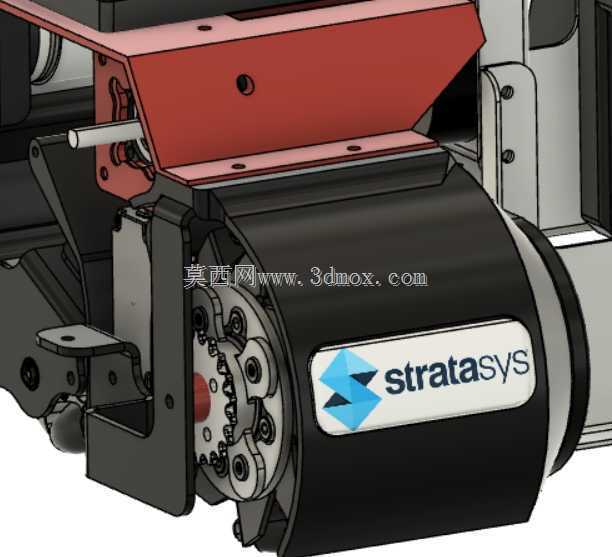

　　这套传动组件是面向FTC青少年机器人竞赛场景开发的定制化行走传动单元，核心适配赛事规则下的机器人快速移动、对抗卡位需求，整体采用多材料3D打印工艺制作，可直接完成组装后投入赛事训练与正式竞技使用。从实际应用场景来看，该组件主要安装在竞赛机器人的底盘两侧，作为主动轮组的承载与传动结构，需要承受机器人整机重量带来的静载荷，同时还要应对对抗过程中产生的侧向冲击、急停急启带来的瞬时扭矩，以及轮组与场地地毯摩擦产生的持续振动，因此结构设计上做了多处针对性的强化处理。

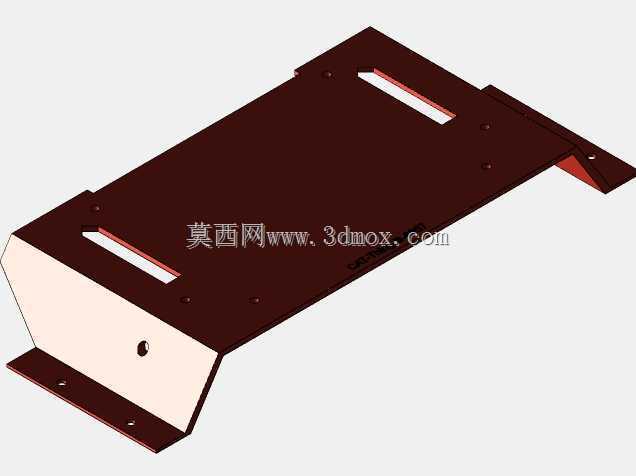

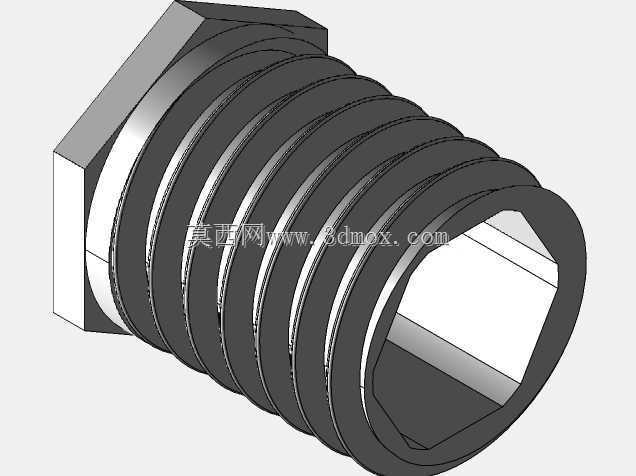

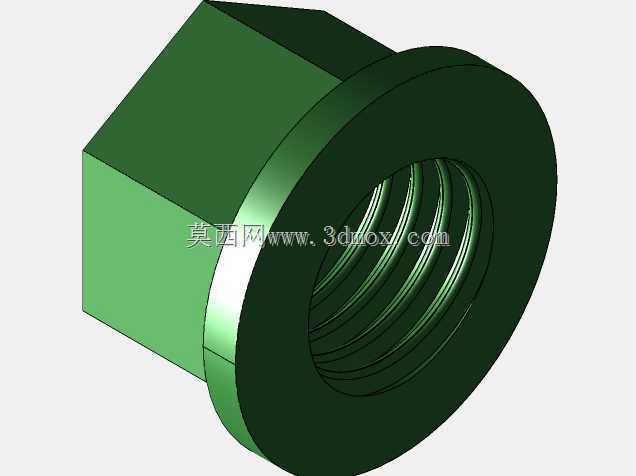

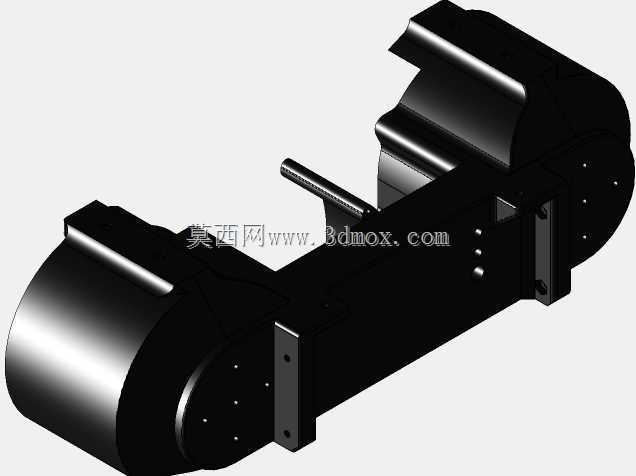

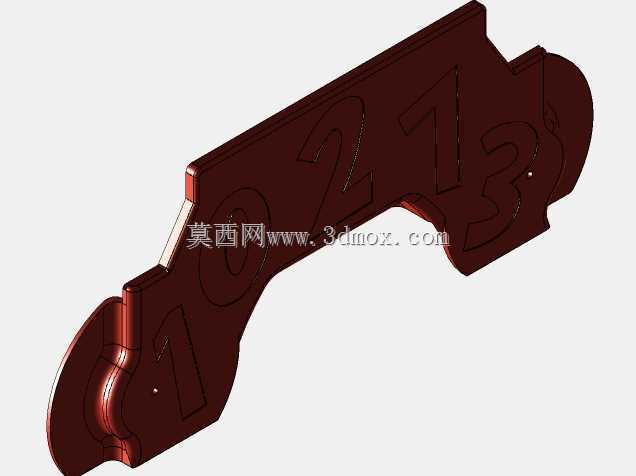

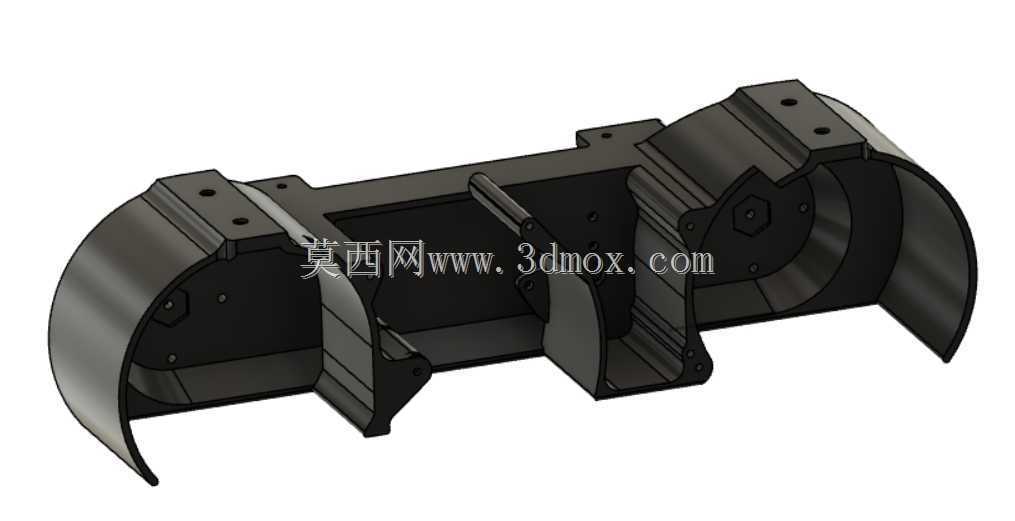

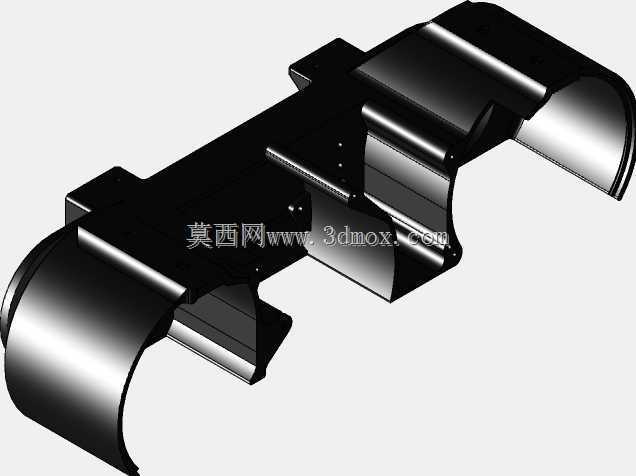

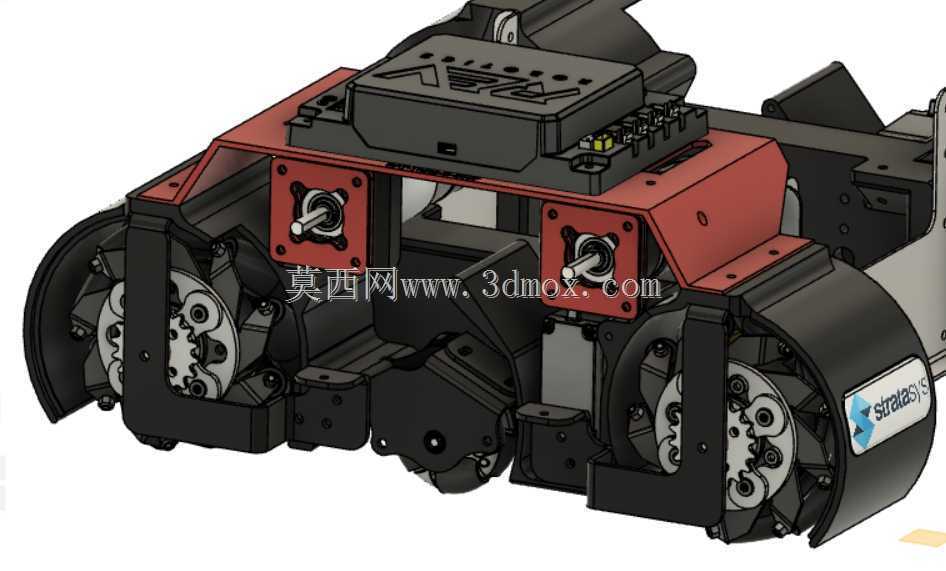

　　从功能特性来看，组件集成了轮组安装位、动力传递腔体、侧板防护结构、机架连接接口四个核心功能模块，两侧的红色侧板作为主要承力结构，预留了轴承安装孔与动力轴过孔，可直接适配标准赛事电机的输出轴安装，不需要额外做转接加工；两个Rev支架用于固定动力单元与轮组的相对位置，保证传动过程中齿轮啮合间隙稳定，避免急加速时出现跳齿、传动失效问题；四个发动机间隔器分布在动力腔体内部，用于分隔相邻的动力组件，防止多电机布局下出现线路干涉、运行时相互摩擦的问题，同时也能提升腔体内部的空气流通效率，帮助高负荷运行的电机散热。主机架采用黑色高强度打印材料制作，作为整个组件的安装基准，所有连接孔位的位置度公差控制在0.1mm以内，可直接与标准FTC机器人铝型材底盘完成对接，不需要二次修配。用于机械轮锁的螺钉件采用高强度树脂材料打印，可实现轮组的快速锁止与释放，方便赛事过程中快速更换轮组、调整轮距。

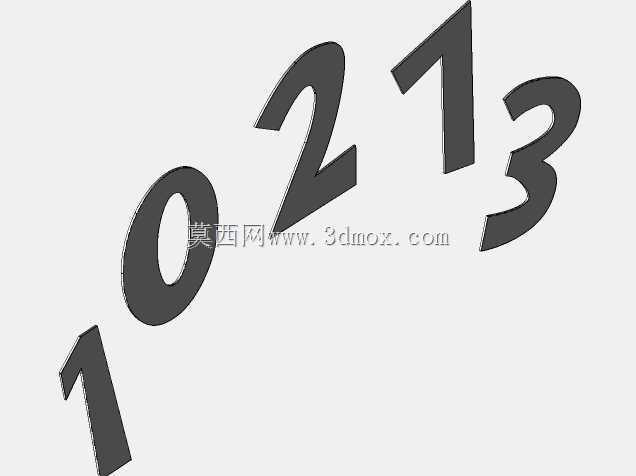

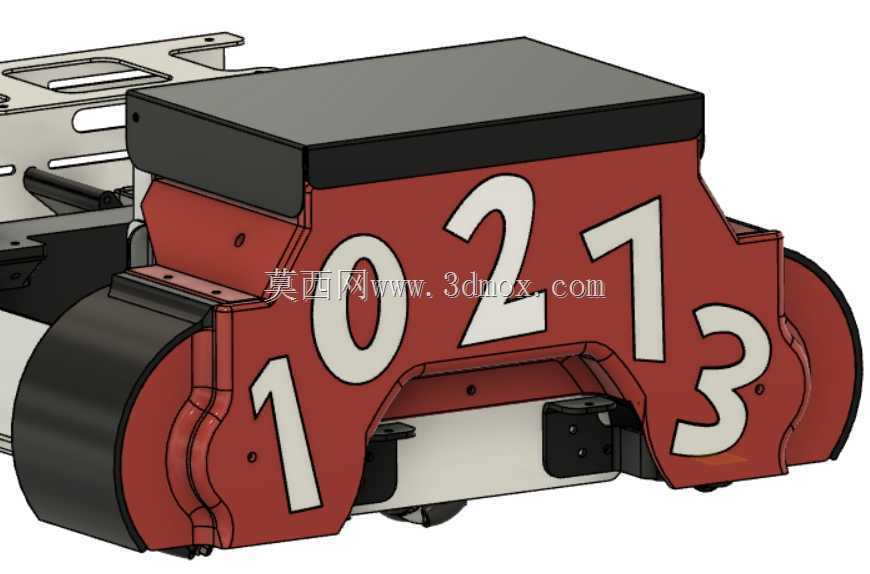

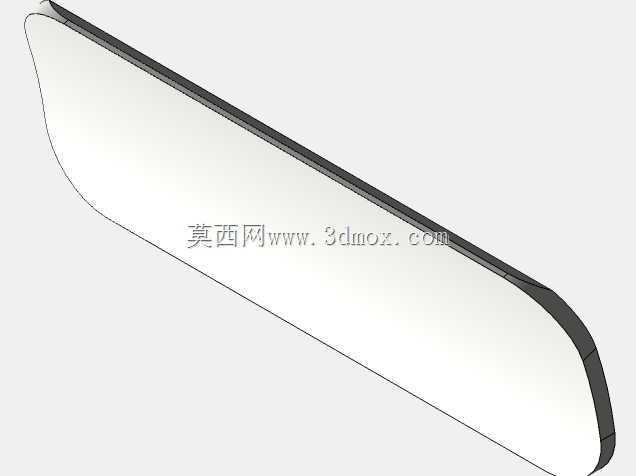

　　设计思路上，这套组件充分考虑了3D打印工艺的成型特性，所有结构均做了无支撑优化，大部分悬空结构的角度都大于45度，打印时不需要添加额外支撑，既减少了打印材料的浪费，也避免了去除支撑带来的表面精度损失、结构强度下降问题。颜色分区上采用多材料PolyJet工艺一次成型，红色的侧板与支架、白色的团队编号区域、黑色的主机架不需要后期喷涂上色，打印完成即可获得清晰的标识效果，其中白色的编号区域做了0.2mm的下沉设计，避免对抗过程中剐蹭导致编号磨损脱落，符合赛事对机器人标识的明确要求。

　　安装边界方面，组件整体的横向宽度适配标准FTC机器人的底盘宽度限制，轮组突出侧板的距离经过精确计算，安装后整机宽度不会超出赛事规则的尺寸上限；纵向安装孔位的间距与通用铝型材的孔距完全匹配，可直接使用标准M3螺丝完成固定，不需要额外打孔；轮组的下沿距离主机架上表面的高度经过优化，安装后底盘离地高度保持在12mm，既可以顺利通过场地内的常规障碍，也能保证整机重心足够低，减少对抗过程中侧翻的风险。组件的动力输入接口兼容赛事常用的伺服电机与直流减速电机，更换不同动力单元时只需要调整间隔器的厚度即可适配，不需要修改主体结构，具备很强的通用性。

　　从实际使用的角度来看，这套组件的打印材料搭配经过多轮赛事验证，承力部位采用高韧性光敏树脂，可承受100N以上的侧向冲击不会出现断裂；标识部位采用耐磨树脂材料，长时间与场地摩擦也不会出现明显掉色；轮轴接触部位添加了自润滑材料改性，长时间高负荷运行下的磨损量远低于普通PLA打印件，可满足整个赛季的训练与比赛使用需求，不需要频繁更换结构件。结构上还预留了传感器安装位，可直接加装编码器、颜色传感器等赛事常用检测元件，不需要额外设计安装支架，进一步减少了机器人整机的装配工作量。
