带PSC标识的设备铭牌徽标结构设计

　　在输配电及工业控制类设备的外观结构设计中，设备本体的标识徽标是兼具信息标注、品牌识别与安装适配属性的小型结构件，这类构件常应用于变压器、稳压电源类电气设备的外壳面板区域，用于标注设备的专属编号、品牌标识及生产序列信息，方便现场运维人员快速识别设备归属、型号序列，同时也能在设备组装环节完成外观面的标准化覆盖，避免外壳加工留下的安装孔位裸露影响整体防护性能。

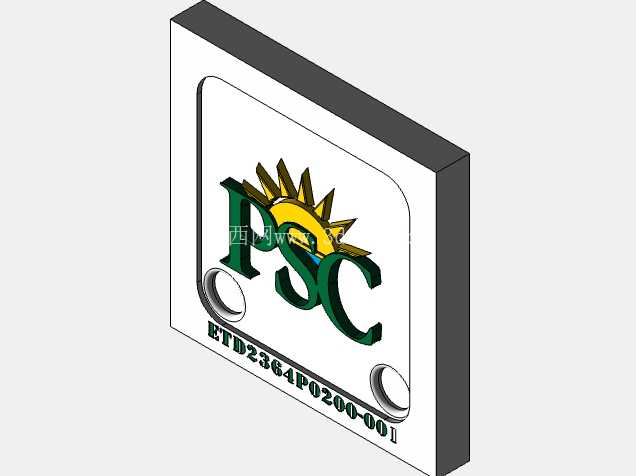

　　本次设计的嵌入式徽标采用方形带圆角的块体结构，整体为薄型长方体构型，边缘做了小尺寸圆角过渡，避免安装后边缘锐边划伤装配人员，也能减少日常运维过程中边角磕碰导致的结构破损。徽标正面预留了完整的标识印刷与浮雕区域，中心位置的PSC字母采用立体凸起结构，搭配上方的太阳形图形标识，凸起高度控制在0.8mm以内，既保证标识的触感辨识度，又不会因为凸起过高在设备运输过程中被剐蹭掉漆。徽标下方的序列字符区域采用凹刻填漆工艺，字符沿徽标下边缘弧形排布，适配整体视觉构图的同时，避免字符被安装位边缘遮挡。

　　从安装适配的角度考虑，徽标块体的厚度与设备外壳预留的嵌入式安装槽深度完全匹配，安装后徽标正面与设备外壳表面保持齐平，不会出现突出或凹陷的台阶，减少表面积灰的死角，也方便日常清洁擦拭。徽标块体的两个对角位置预留了沉头安装孔，孔位深度刚好覆盖沉头螺丝的头部，安装完成后螺丝头部不会突出徽标表面，保证整体外观的平整性。安装孔的位置距离徽标边缘的尺寸经过反复校核，既保证安装后固定强度足够，不会因为设备运行过程中的振动导致徽标松动脱落，又不会因为孔位太靠近边缘导致徽标边角在拧紧紧固件时出现开裂。

　　设计过程中首先考虑的是电气设备外壳的安装场景，这类交流稳压类设备常安装在车间配电区、楼宇配电间等环境，空气中可能存在粉尘、少量潮气，因此徽标与安装槽的配合间隙控制在0.1mm以内，安装时配合密封胶使用可以有效避免潮气从安装缝隙进入设备内部，提升外壳整体的防护等级。徽标的基材选用与设备外壳涂层附着力强的ABS工程塑料，表面做哑光处理，避免灯光照射下产生反光影响标识信息的读取，同时哑光表面也不容易残留指纹和污渍，长期使用后仍能保持清晰的标识效果。

　　在结构细节处理上，徽标背面做了网格状加强筋设计，在不增加整体壁厚的前提下提升块体的结构强度，避免注塑成型过程中出现缩水变形，也能减少长期使用后的翘曲问题，保证徽标与安装槽的贴合度。加强筋的高度控制在块体总厚度的三分之二，既保证强度提升效果，又不会因为筋位过高导致安装时与设备内部的元器件产生干涉。徽标正面的标识区域边缘做了一圈0.3mm高的围边，围边内部的区域用于粘贴标识覆膜或者做漆面印刷，围边可以对覆膜边缘起到保护作用，避免长期使用后覆膜边缘起翘脱落。

　　从实际使用的场景来看，这类嵌入式徽标除了应用在交流稳压器设备上，也可以适配同类型的工业电气设备外壳安装需求，只需要调整正面的标识内容和安装孔位间距，就能快速适配不同尺寸的安装槽。设计时充分考虑了批量生产的工艺性，所有转角位置都做了不小于R0.5的圆角处理，避免注塑模具出现尖角位导致的模具磨损过快，也能减少成型过程中的应力集中问题，提升零件的成品率。徽标的整体尺寸控制在常规设备铭牌的通用规格范围内，不需要对现有设备的外壳安装槽做额外修改就能直接替换使用，降低了设备外观改型的成本。

　　在安装逻辑上，徽标采用从设备外壳外侧嵌入的安装方式，不需要在设备内部预留额外的操作空间，装配时只需要在外壳外侧将徽标对准安装槽放入，拧入两个沉头固定螺丝即可完成安装，整个装配过程耗时不超过30秒，适合批量生产线上的快速装配作业。后期如果需要更换标识内容，只需要拆下两个固定螺丝就能取下徽标，不需要拆解设备外壳，大幅降低了后期运维更换的工作量。徽标表面的标识采用耐磨UV印刷工艺，印刷层的附着力达到国标一级要求，在常规工业环境下使用不会出现掉漆、褪色问题，保证设备全生命周期内标识信息的清晰可读。
