工业加热系统管路连接结构设计

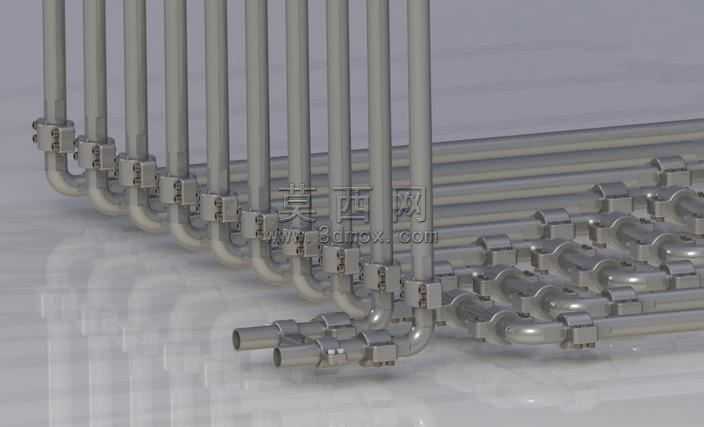

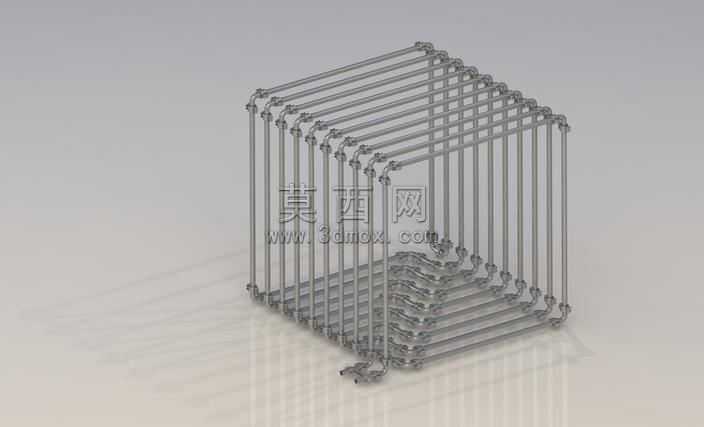

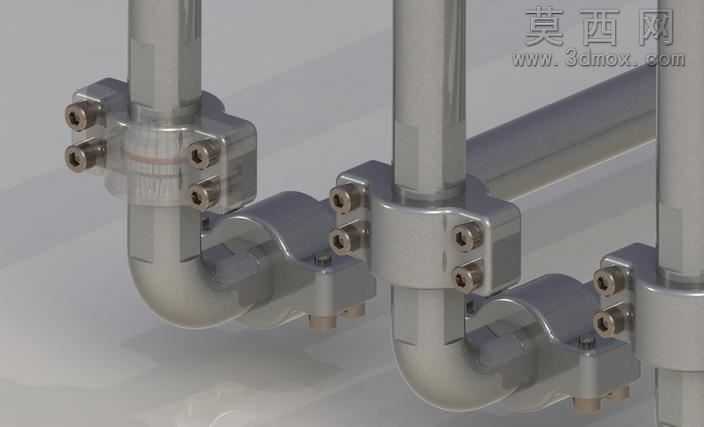

本作品为工业加热系统的管路连接结构三维设计，建模过程中严格遵循工业流体管路的设计规范，对每一处结构细节都做了精准还原。建模阶段首先梳理加热管路的走向逻辑，根据介质输送的流向需求，规划了直角弯管与直通管路的排布路径，确保管路整体布局紧凑合理，既满足加热介质的流通效率要求，也预留了足够的安装操作空间。针对管路的连接固定结构，采用了对开式卡箍的设计方案，建模时精准绘制了卡箍的抱紧弧面、螺栓安装孔位以及定位凸台结构，每一处螺栓孔的位置、卡箍与管壁的贴合间隙都经过参数化校准，保证卡箍安装后能够均匀抱紧管路，避免介质泄漏风险，同时也方便后期的拆装维护。材质与渲染环节，针对不同部件做了差异化的材质表现：金属管路部分采用哑光不锈钢材质，调整了金属粗糙度与反射参数，还原工业不锈钢管道的真实质感，表面添加了细微的拉丝纹理效果，避免材质过于塑料化；卡箍连接件部分采用铸钢材质表现，适当降低了表面光泽度，添加了细微的铸造质感纹理，区分于管路的加工表面质感；连接螺栓部分做了镀锌金属的材质效果，边缘处添加了轻微的倒角高光，凸显金属机加工的细节特征。结构设计上，充分考虑了加热系统的工况需求，弯管部分采用大曲率半径的过渡设计，减少加热介质在转角处的阻力损失，避免介质在管路内形成滞留死角；卡箍与管路的接触位置设计了密封槽结构，可适配密封垫圈的安装，提升管路连接的密封性能，适配加热系统带温带压的工作场景。整体建模过程中对所有零件都做了装配约束验证，确保卡箍、螺栓、管路之间不存在干涉问题，各部件的装配关系符合实际工业安装逻辑，既可以用于加热系统的方案展示，也能够为实际管路的加工安装提供结构参考，完整还原了工业加热管路系统的连接结构特点，细节表现贴合实际工业产品的生产制造要求。
