环形金属质感汽车品牌标识立体造型

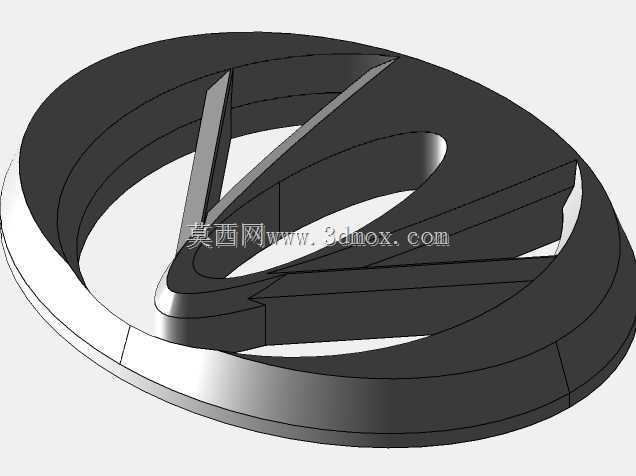

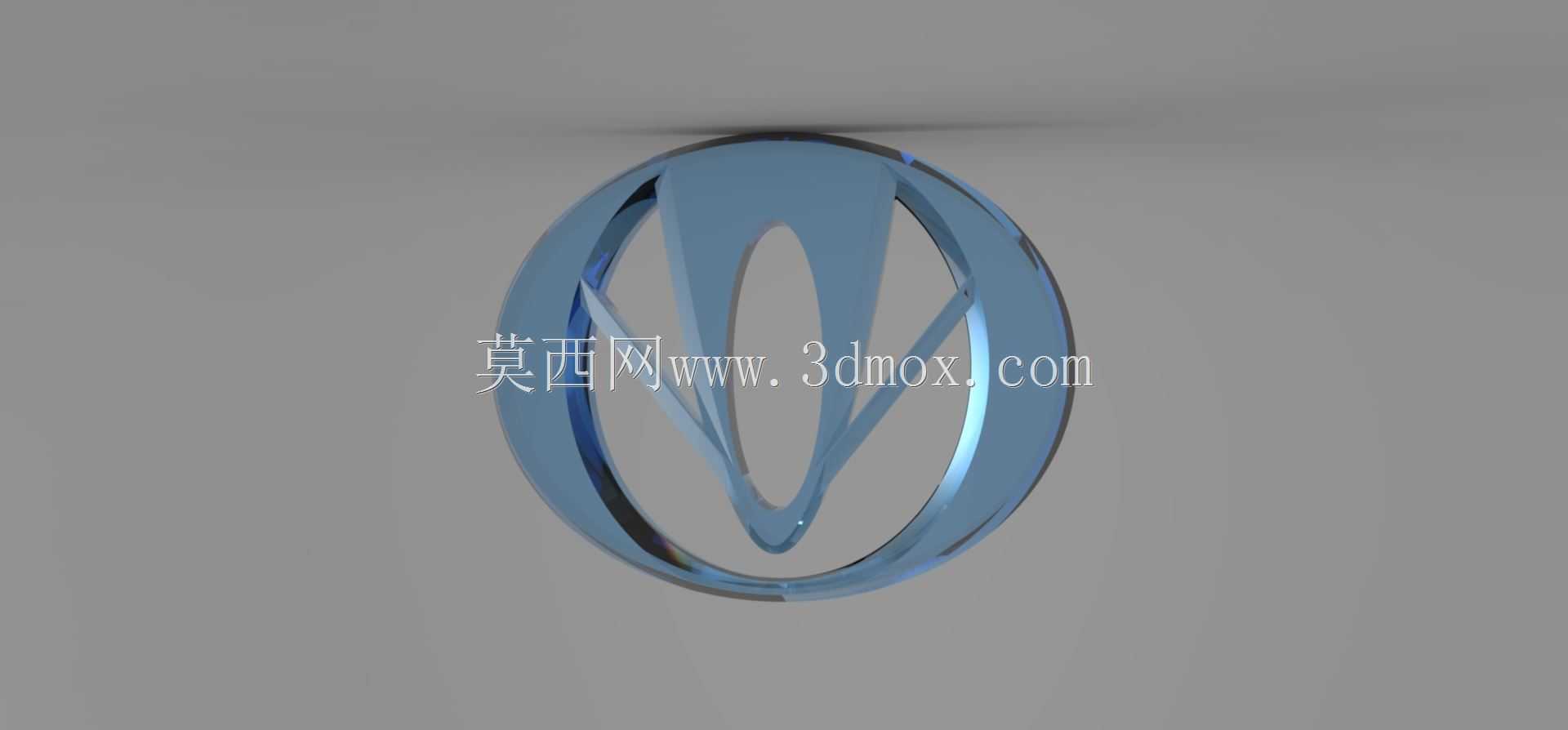

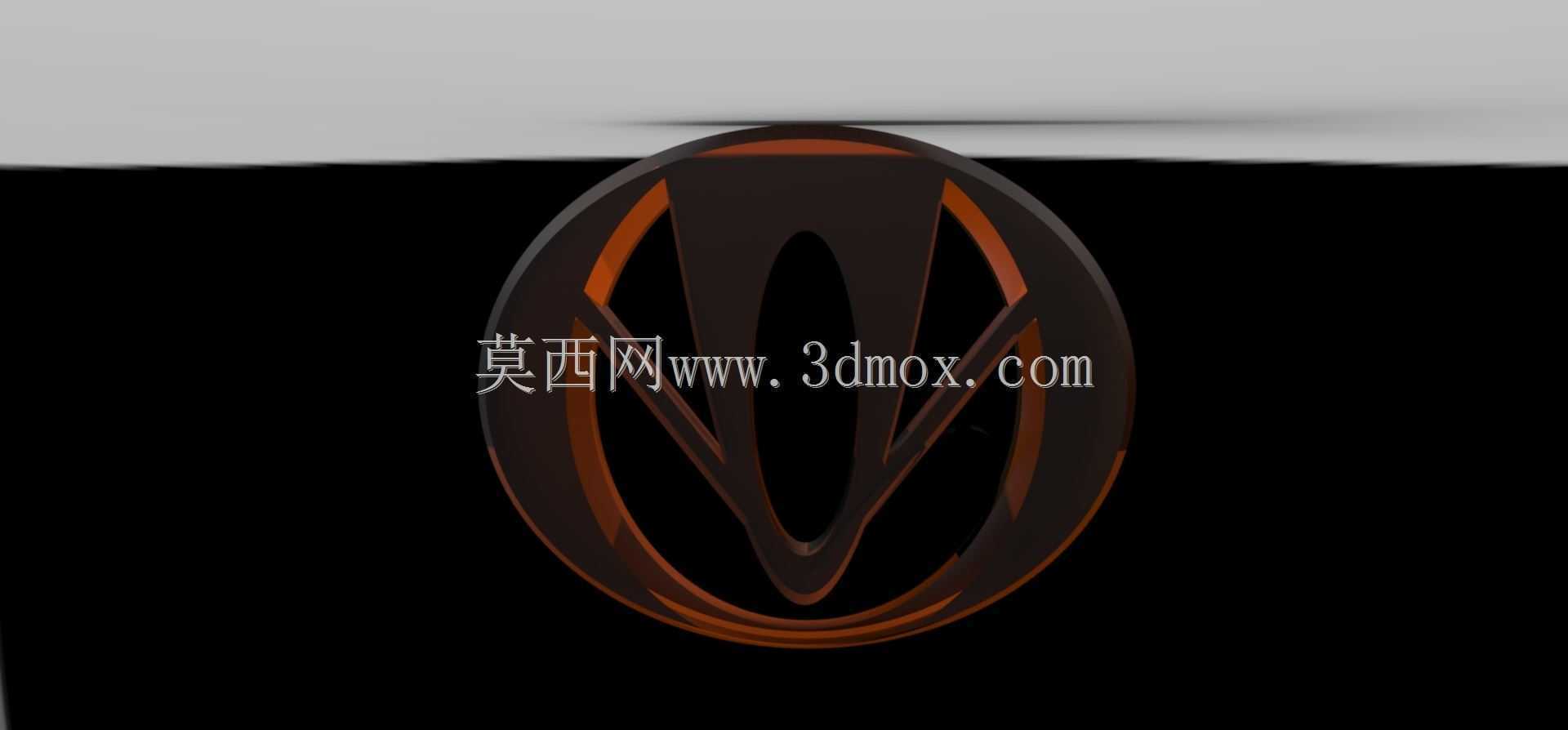

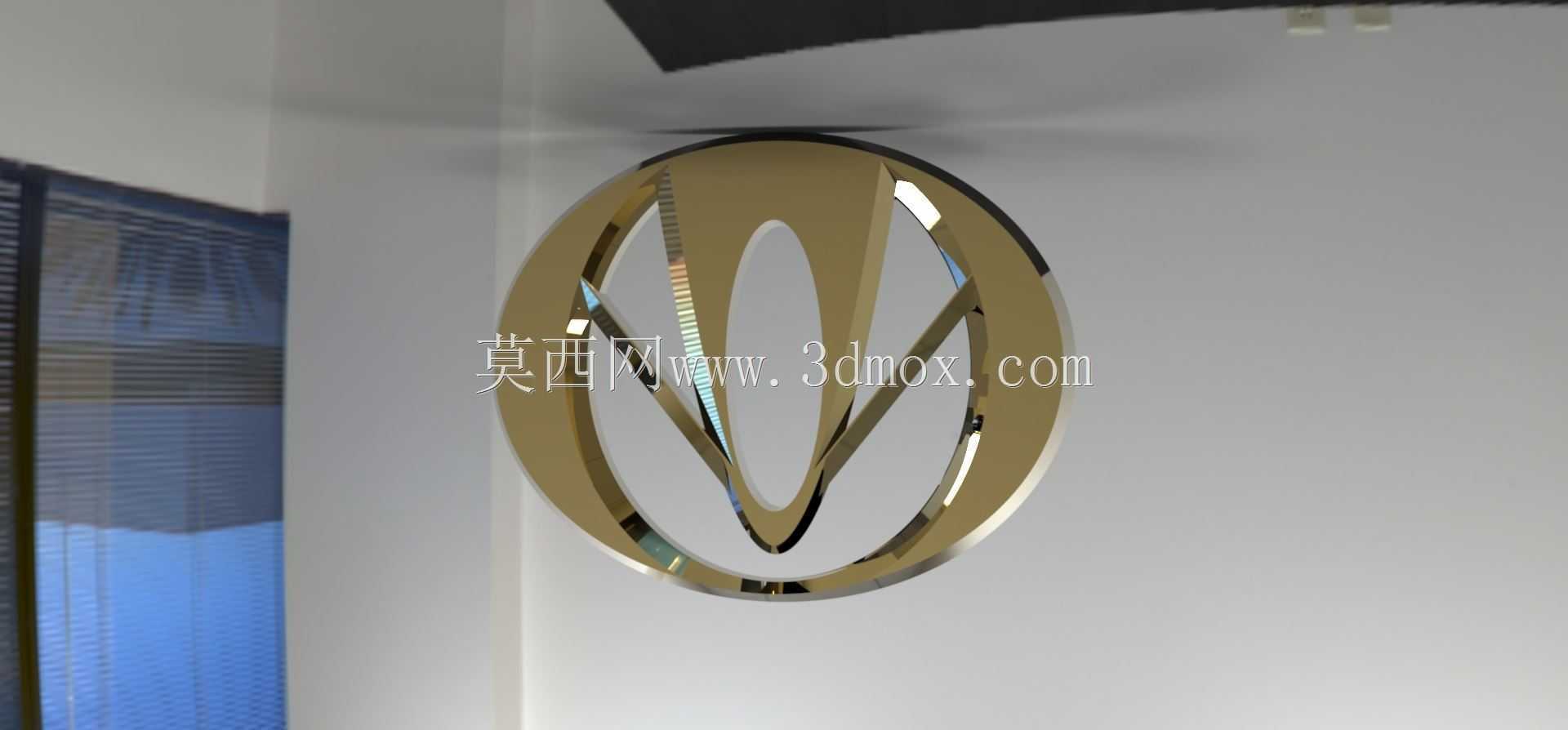

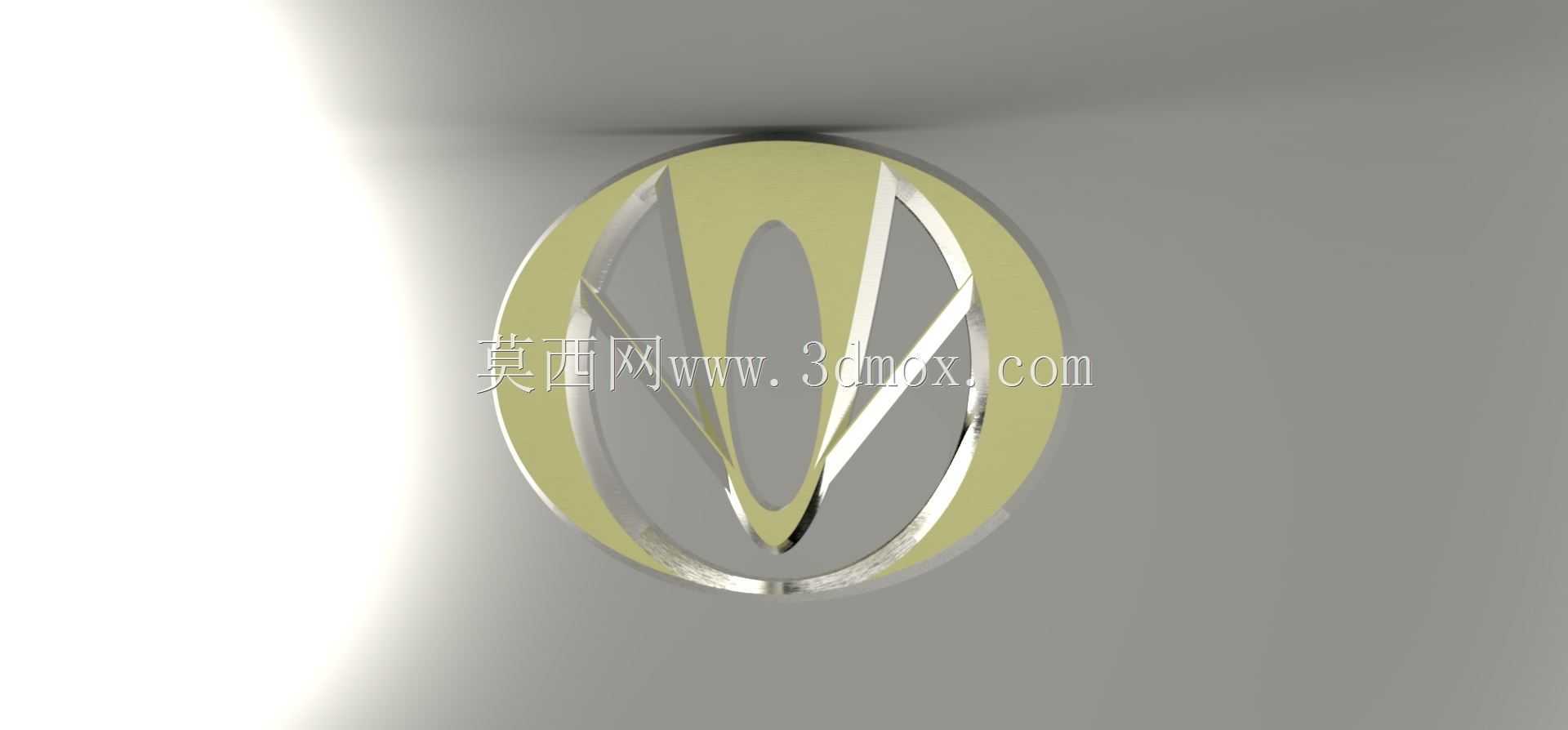

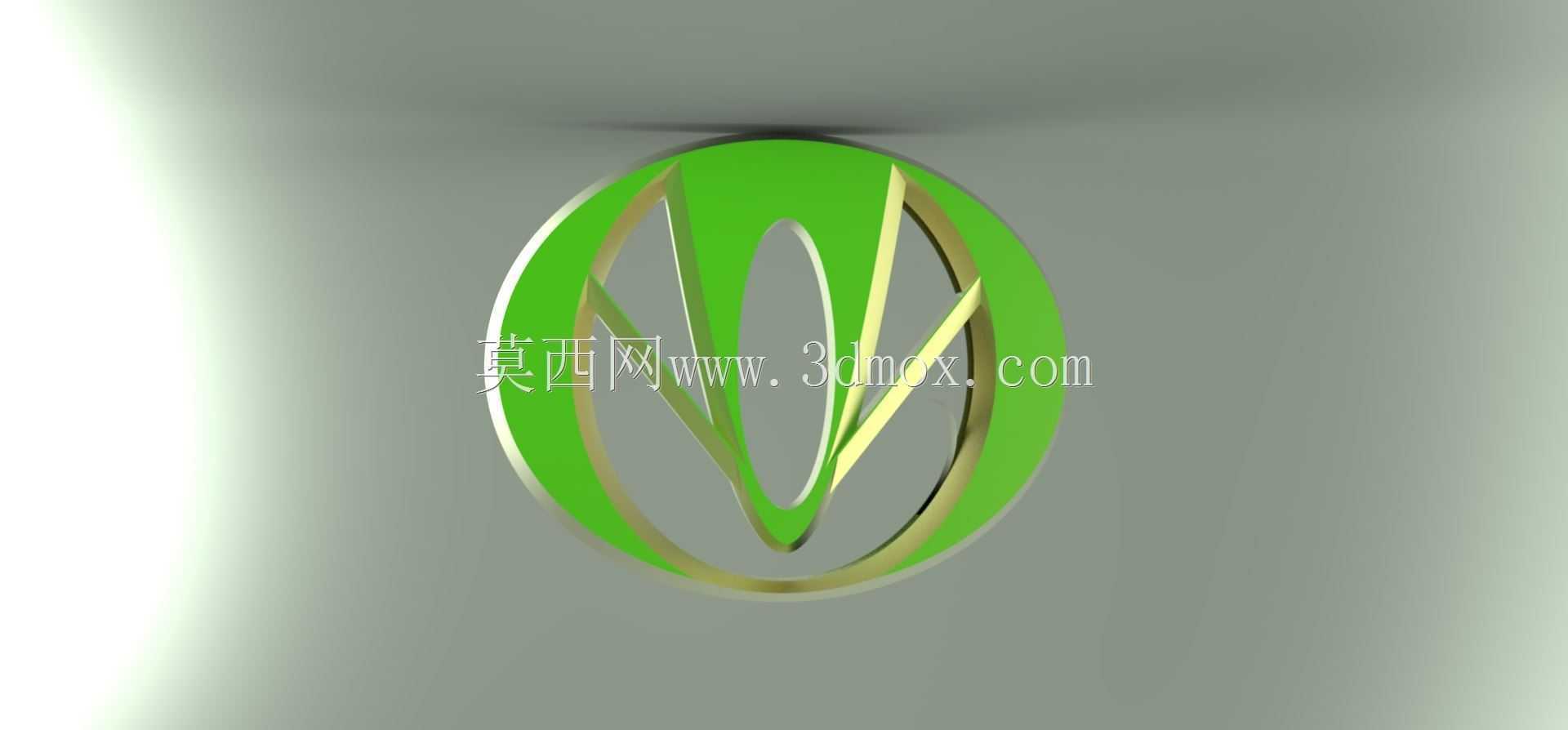

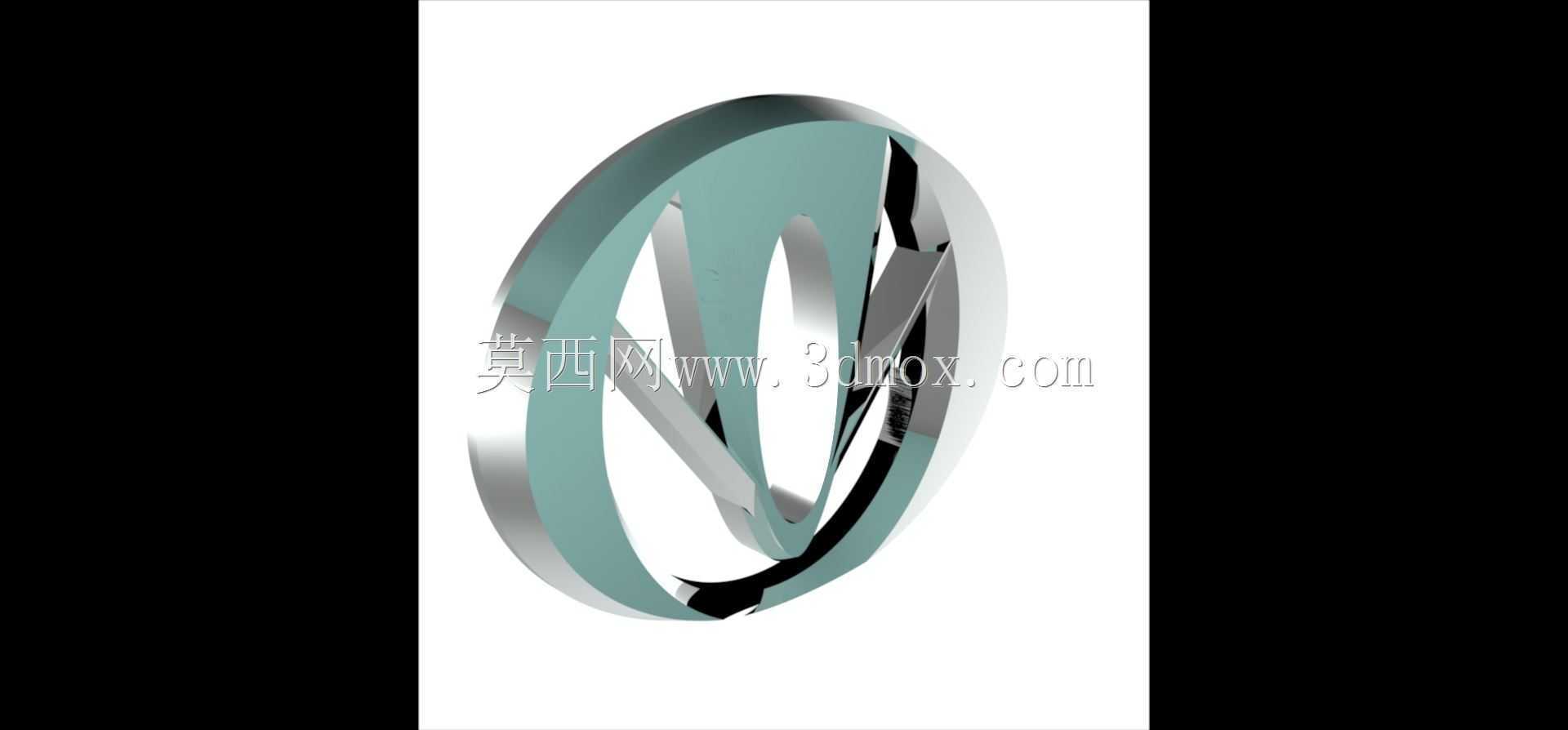

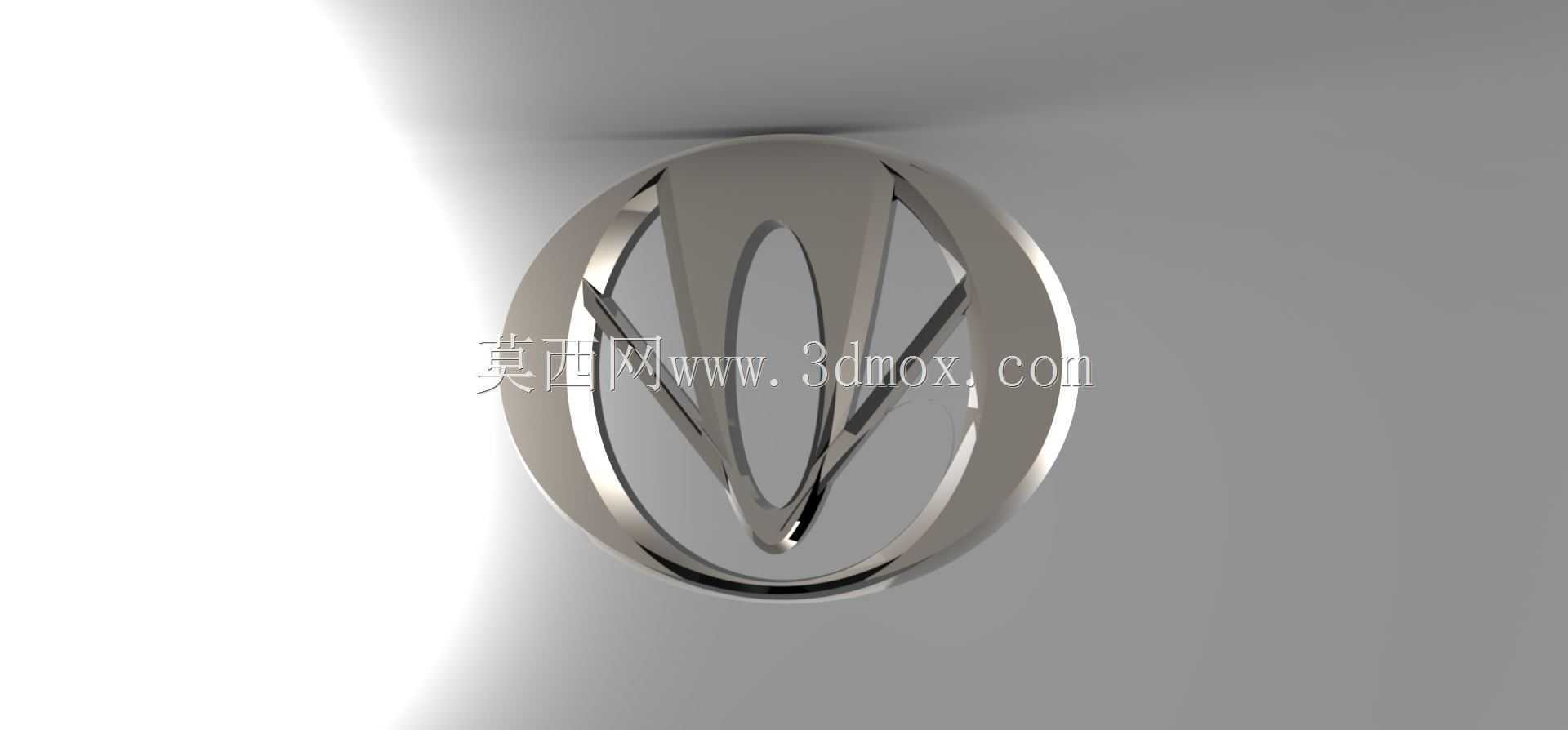

　　这款环形金属质感标识的设计，最初是围绕汽车外饰品牌标识的安装适配需求展开的，在前期结构校核阶段，首先要考虑的就是不同安装基面的适配边界——常见的安装场景包括乘用车前进气格栅中央位置、车尾后备箱盖平面、以及部分新能源车型的侧围装饰区域，不同位置的安装基面曲率差异较大，格栅位置多为带弧度的注塑件表面，尾门位置多为平整的钣金漆面，这就要求标识本身的背部安装结构要做可适配的调整，不能采用单一的平面粘贴结构。从造型本身来看，整体采用正圆形外轮廓作为基础边界，内部的V形造型做了对称式的流线处理，边缘全部做了R0.8mm的圆角过渡，既避免了金属锐边的安全隐患，也能在电镀处理后形成更顺滑的光线反射效果，不会出现棱角处的镀层堆积导致的外观瑕疵。

　　在功能特性层面，这类金属标识除了基础的品牌识别作用，还要考虑户外使用的耐候性，因此建模阶段就预留了表面处理的工艺余量，整体壁厚控制在1.2mm-1.5mm之间，既不会因为壁厚过薄导致冲压成型时出现变形，也不会因为壁厚过大增加整车的额外负重，毕竟外饰件的每一处重量累加都会影响整车的能耗表现。设计思路上没有采用传统的平面印刷标识方案，而是做了3mm的立体凸起高度，这个高度是经过多轮验证的：如果凸起高度超过4mm，在高速行驶时会增加不必要的风阻，甚至在车辆经过自动洗车机时，容易被滚刷剐蹭导致脱落；如果凸起高度低于2mm，立体层次感会明显减弱，无法体现金属标识的质感差异。安装边界的校核还考虑了不同车型的安装孔位差异，

　　背部预留了两种安装结构的位置：一种是适配粘贴安装的3M背胶贴合面，整个背部做了晒纹处理来增加背胶的附着强度，避免长期使用后出现翘边脱落；另一种是适配卡扣安装的定位柱位置，定位柱的直径做了2.5mm的标准尺寸，间距按照主流车企的通用安装孔位设计，能够覆盖多数在售车型的标识安装位，不需要额外做开孔修改。在实际应用场景中，这类标识除了整车原厂配套使用，也会用于售后改装市场的替换件，因此建模时的曲面精度控制在0.02mm以内，确保和原厂件的安装匹配度达到100%，不会出现安装后缝隙不均、高低不平的问题。表面的金属质感实现上，建模时就考虑了真空电镀的工艺要求，所有曲面的曲率变化都做了顺滑处理，没有出现锐角或者曲率突变的位置，

　　避免电镀后出现光线折射不均的光斑问题，外圆环的宽度控制在8mm，和内部V形造型的比例经过反复调整，确保在1米到5米的常规观察距离下，标识的识别清晰度最高，不会因为比例失调导致品牌识别度下降。另外，标识的边缘还做了0.3mm的倒扣结构，这个结构的作用是在安装后，边缘能够和安装基面紧密贴合，避免雨水、灰尘进入背胶层，延长背胶的使用寿命，同时也能减少高速行驶时气流进入标识背部产生的风噪问题。从结构强度来看，整体采用ABS基材加表面电镀的方案，建模时在标识背部做了网格状的加强筋，加强筋的高度控制在0.8mm，既不会因为加强筋过高导致背部表面出现缩痕，影响外观面的平整性，也能提升整体的结构强度，确保在-40℃到85℃的使用温度范围内，不会出现热胀冷缩导致的变形开裂问题。
