小口径储液罐螺旋环带密封端盖结构

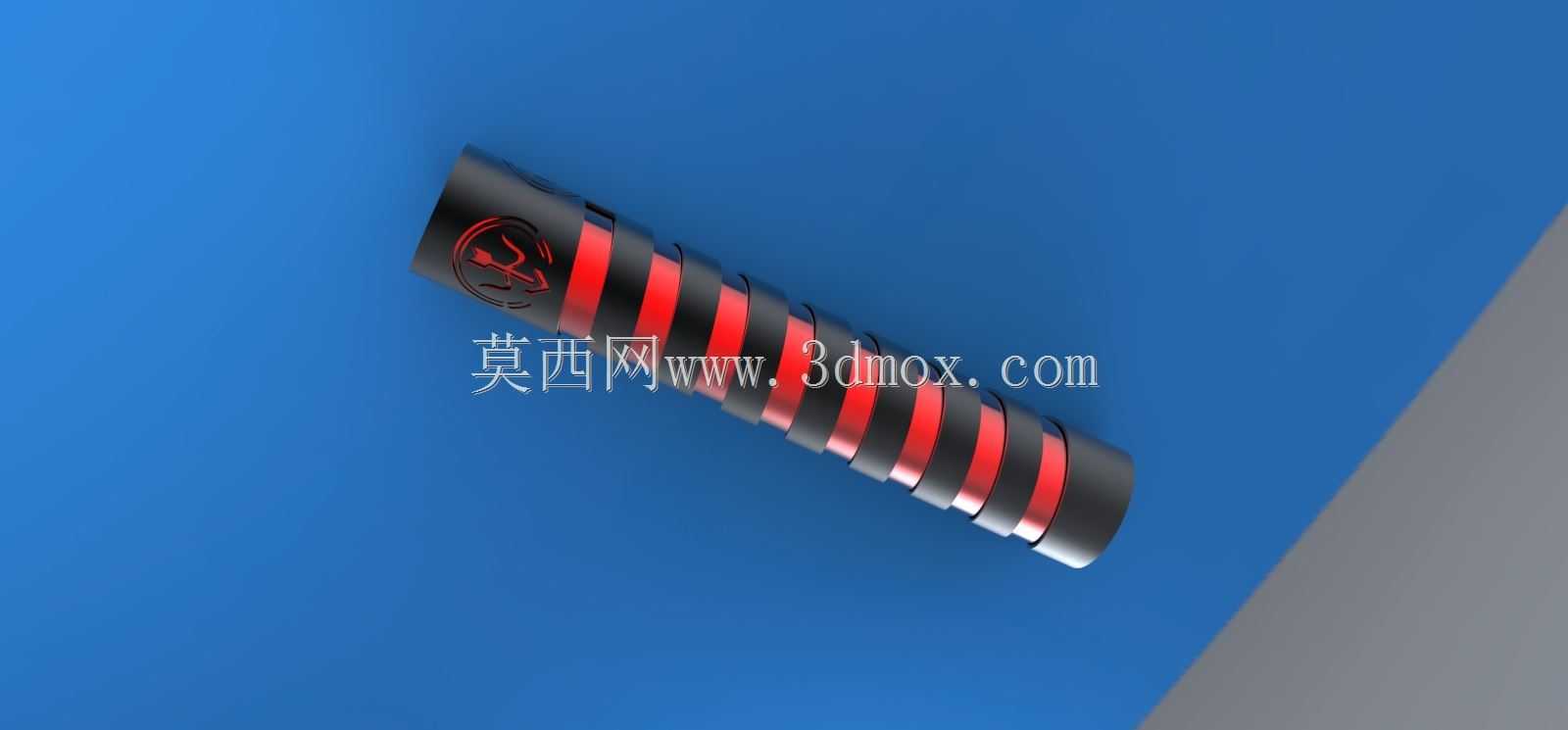

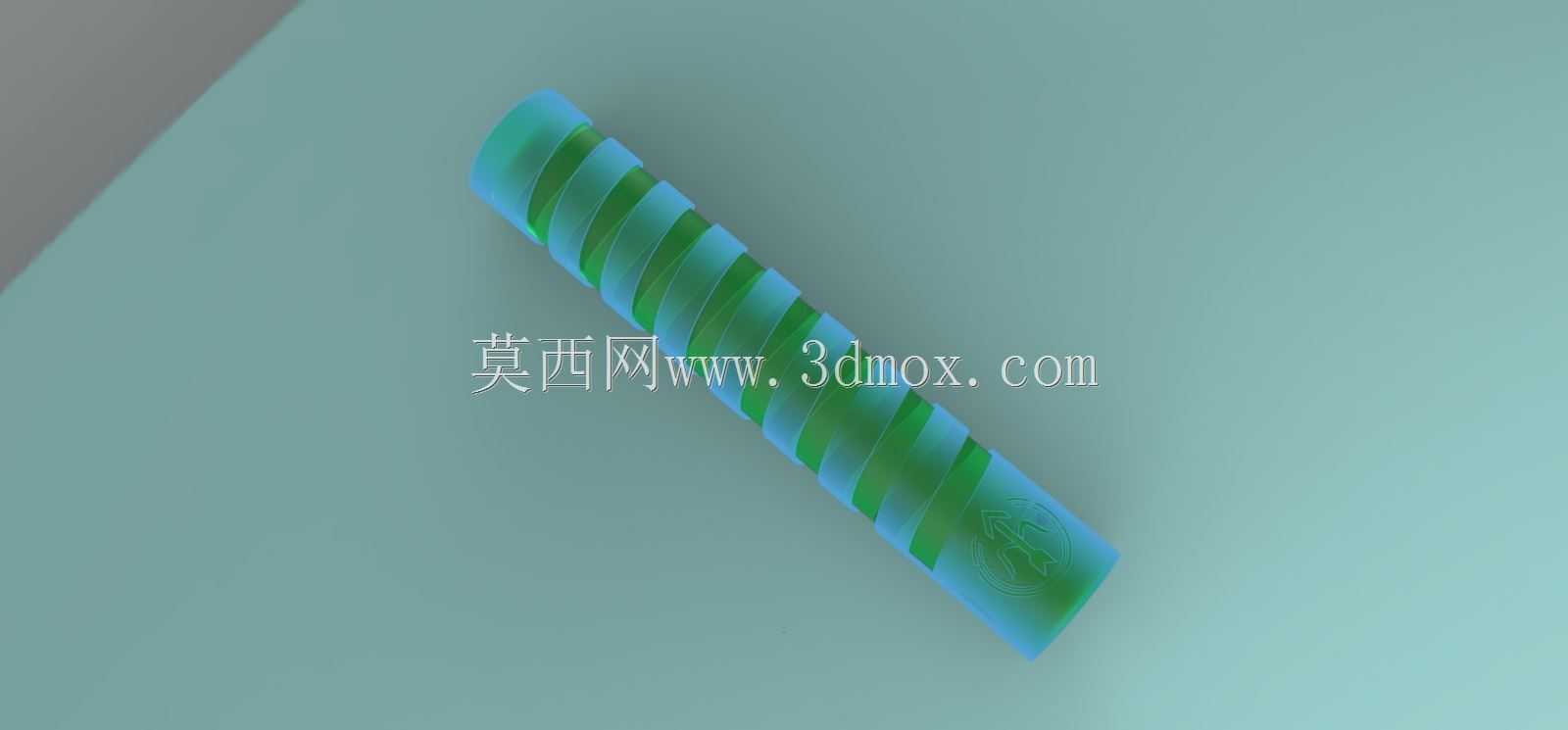

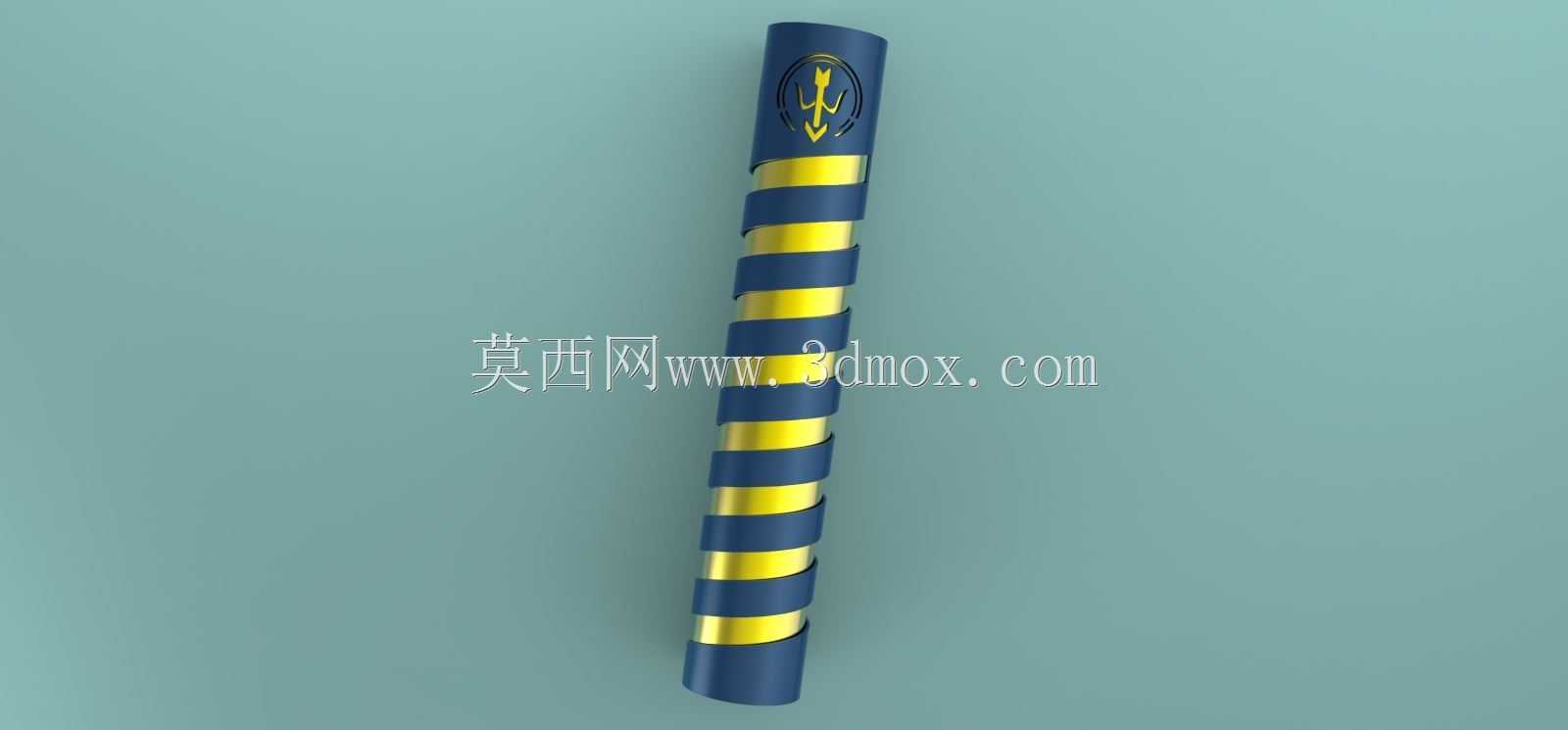

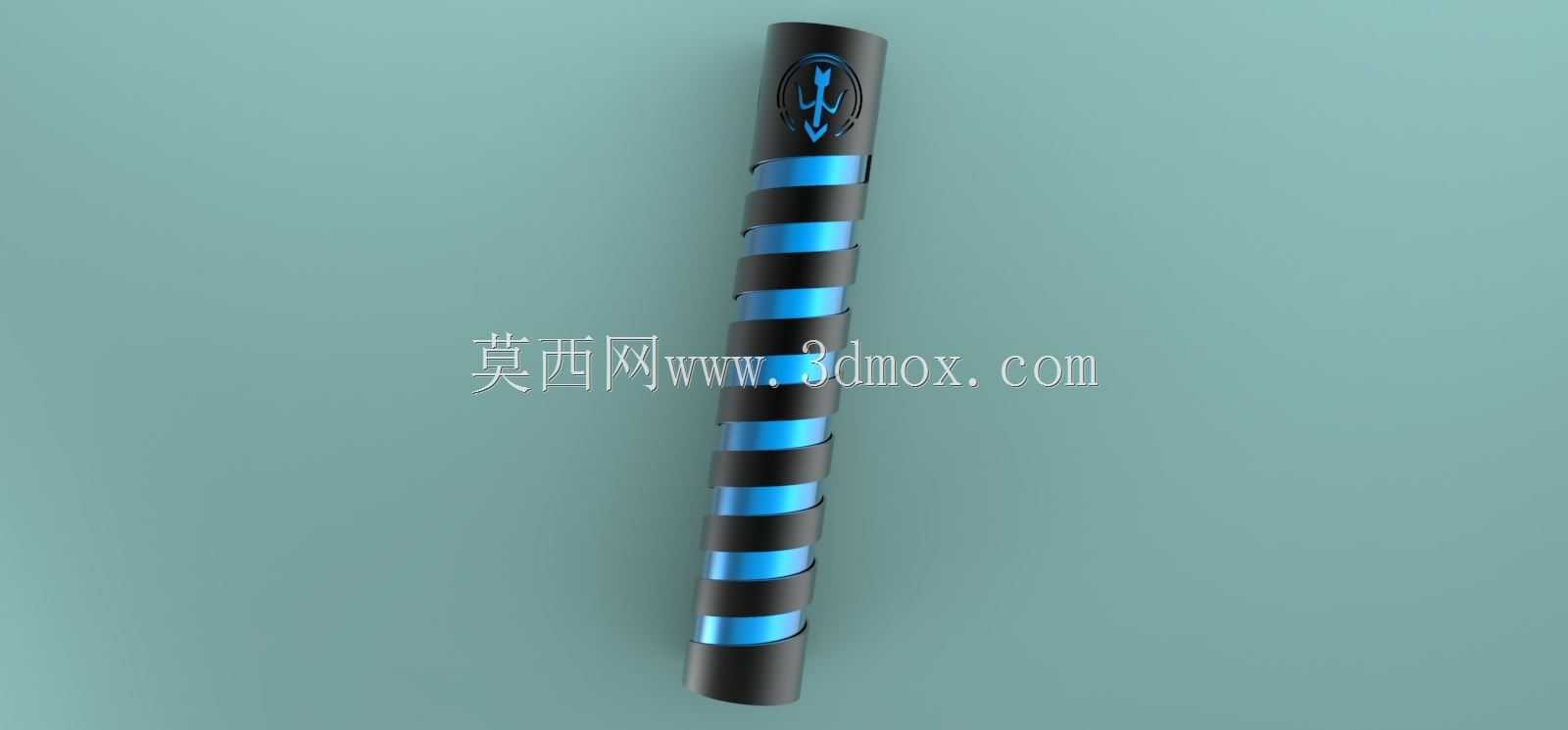

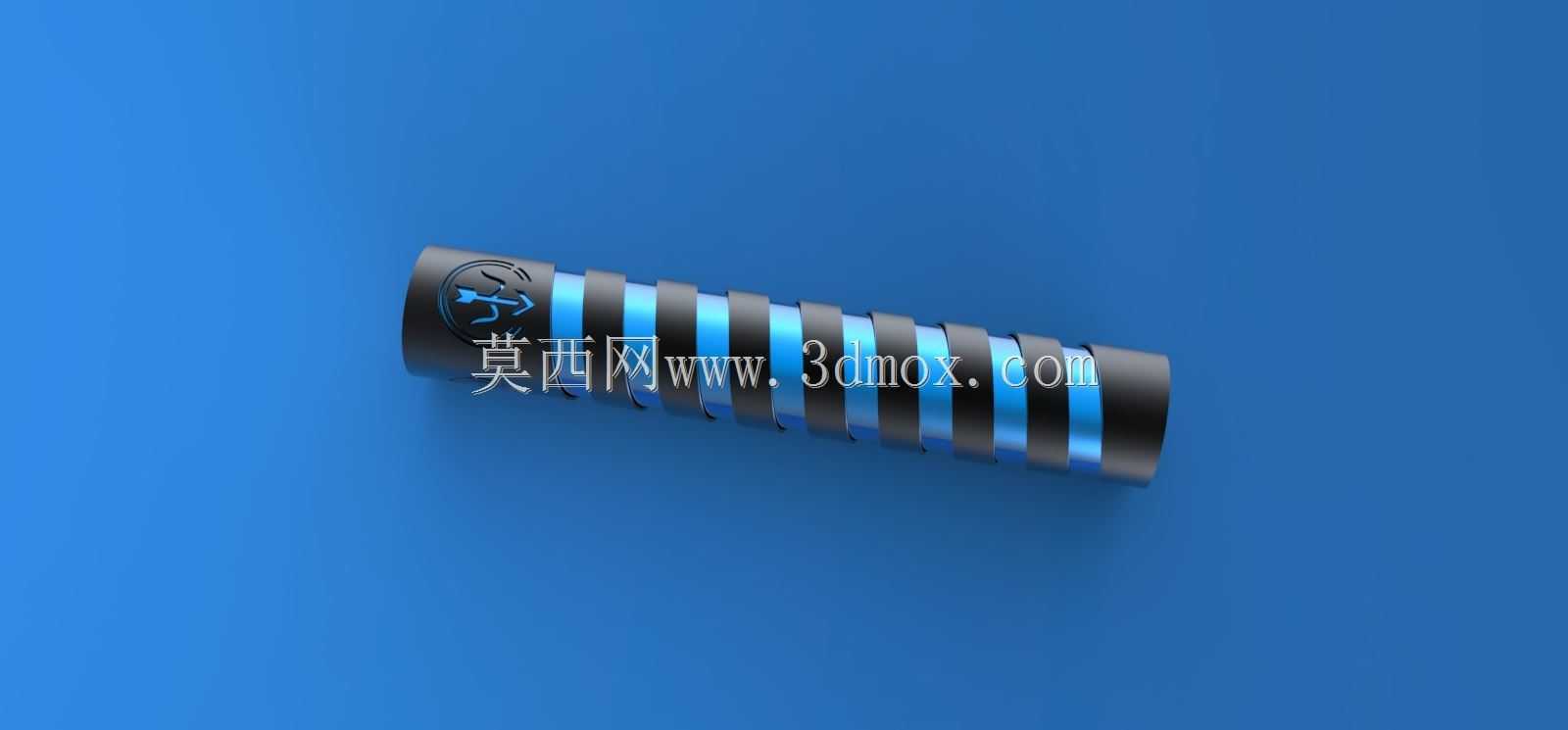

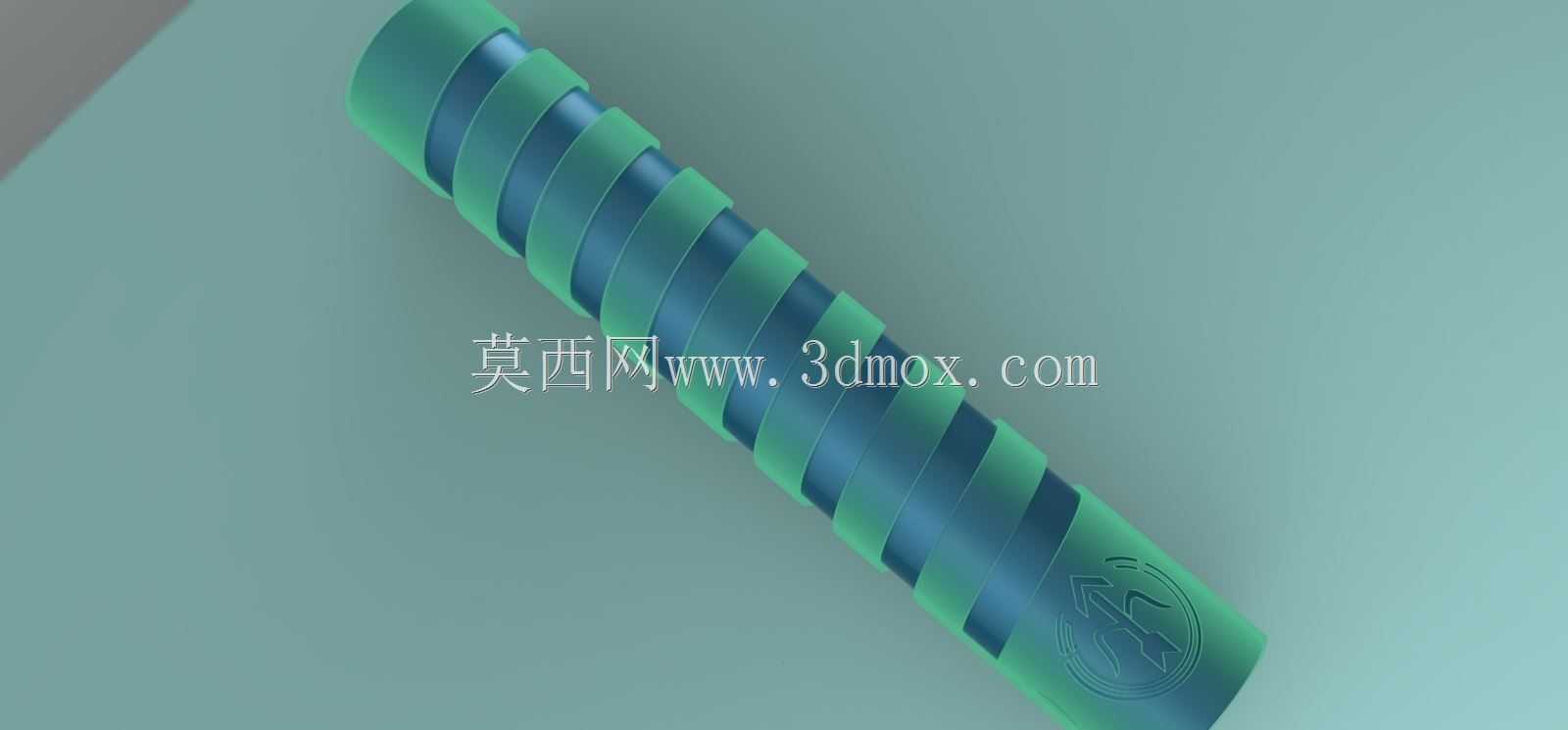

　　在中小容积储液罐的现场运维与罐体改造场景里，端盖密封失效一直是困扰运维人员的常见问题，尤其是公称直径在60毫米级别的小口径储液口，传统平垫密封在反复拆装、罐内介质温度波动带来的热胀冷缩影响下，很容易出现密封面压合不均、垫片蠕变松弛的问题，进而引发介质渗漏、外部杂质侵入罐内的故障。这次设计的螺旋环带式端盖结构，就是针对这类小口径储液口的密封痛点做的定向优化，没有沿用传统端盖的平面压合思路，而是在端盖的柱面配合段做了连续螺旋环带结构，通过环带与罐口内壁的多段线接触配合，替代传统的单一面密封结构。

　　从实际安装适配的边界来看，这款端盖适配的储液口公称直径覆盖64毫米与61毫米两个常规小尺寸规格，端盖整体插入段长度控制在350毫米，整体外轮廓尺寸控制在20英寸的闭合环适配范围内，不需要对原有储液罐的开口做额外扩孔、焊接改造，就能直接替换原有老旧端盖完成装配，适配现场存量设备的改造需求，不需要额外加工配套连接件，降低现场改造的施工成本与停机时长。

　　结构设计上，柱面的连续螺旋环带没有采用等截面矩形结构，而是做了渐变的截面弧度，每一圈环带的接触棱边都做了微小的圆角过渡，既避免安装过程中棱边刮伤罐口内壁的防腐涂层，也能在端盖旋入装配的过程中，让每一圈环带都能与罐体内壁形成独立的密封腔室，多道环带形成的逐级密封结构，哪怕靠近罐内的第一道环带因为介质浸泡出现轻微密封衰减，外侧的多道环带依然能维持密封压力，不会出现瞬间渗漏的情况。端盖末端的端面做了防滑标识结构，方便现场操作人员徒手或者借助简易工装完成旋紧操作，不需要配备专用的拆装工具，适配野外作业、无专业工具的运维场景。

　　从功能特性来看，这种螺旋环带结构除了密封性能的提升，还自带一定的轴向限位能力，传统平垫端盖在罐内压力出现小幅波动的时候，很容易因为压力冲击出现端盖松动移位的问题，而螺旋环带的旋合结构在罐内压力向外作用的时候，会产生一个附加的旋紧力矩，压力越大端盖与罐口的配合越紧密，不会因为压力波动出现松脱。同时环带之间的凹槽空间还可以预留为密封填料填充槽，针对有强腐蚀、高渗透特性的存储介质，可以在环带凹槽内填充适配的密封填料，进一步提升密封等级，不需要重新更换端盖就能适配不同介质的存储需求。

　　在建模过程中，特意对螺旋环带的导程做了反复校核，导程控制在适合徒手旋入的范围，既不会因为导程太小导致旋入圈数过多增加装配工作量，也不会因为导程太大导致单圈旋合行程过长，无法形成足够的密封压合量。同时环带的径向凸起高度做了严格的尺寸公差控制，保证与不同加工精度的罐口内壁都能形成有效过盈配合，不会因为罐口加工的尺寸公差出现配合过松密封失效、或者配合过紧无法装配的问题。端盖的整体壁厚做了等强度优化，在环带根部做了圆角过渡避免应力集中，能够承受罐内常规的工作压力冲击，不会因为长期受力出现环带断裂、结构变形的问题。

　　这类端盖结构除了应用在储液罐的储液口密封，还可以适配同口径的管路端头密封、小型反应釜的观察口端盖等场景，只要是对应尺寸范围的圆柱型开口，都可以通过调整环带的截面尺寸、螺旋导程来适配不同的密封压力需求，结构本身没有复杂的异形结构，不管是采用机加工还是注塑、模压工艺都能完成批量生产，加工难度低，不需要定制复杂的加工刀具，常规的车削加工设备就能完成金属材质端盖的加工，生产成本相比带复杂锁紧机构的专用端盖更低，更适合大规模的存量设备改造替换使用。
