Arduino线传感器Tetrix平台安装固定支架

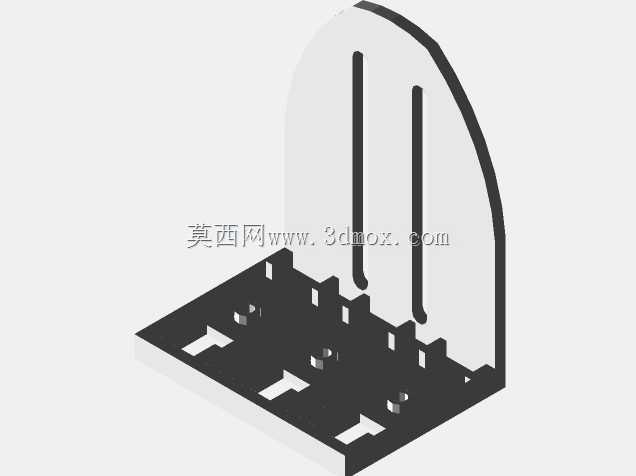

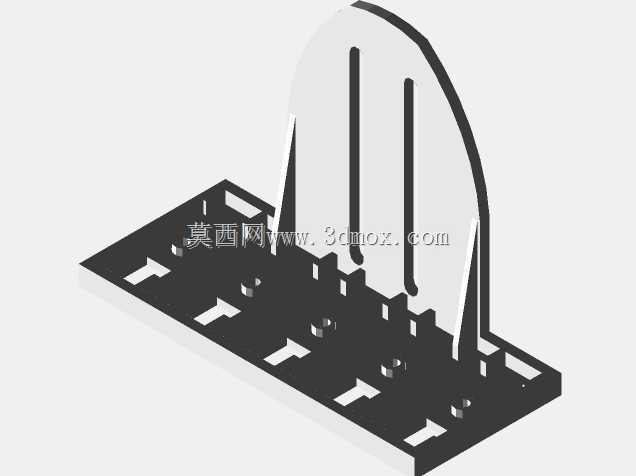

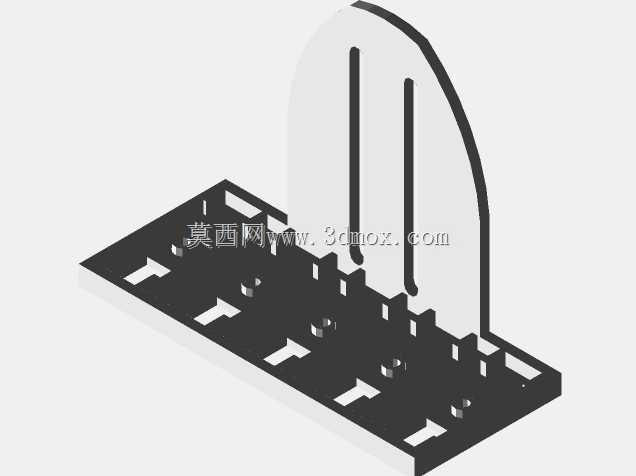

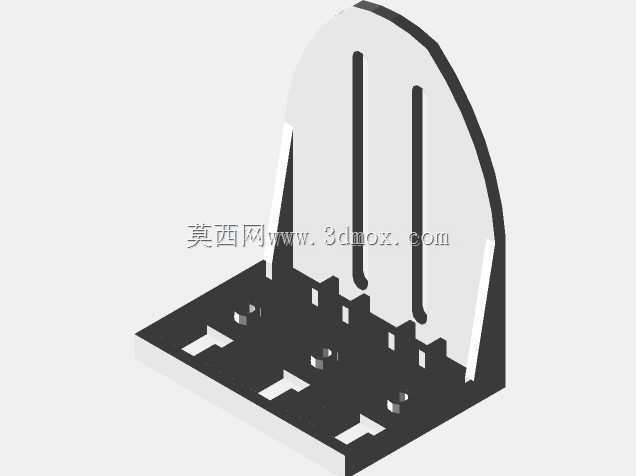

　　在教育机器人竞赛、小型自动化实验装置搭建场景中，线传感器的安装定位精度直接决定巡线、边界识别类功能的运行稳定性，这款适配Arduino线传感器的安装支架，正是针对Tetrix构造搭建体系的安装特性开发的专用固定结构。从实际使用场景来看，Tetrix搭建体系多采用标准化铝型材、带孔金属板材作为基础搭建构件，常规的线传感器固定多采用扎带捆绑、双面胶粘贴的方式，不仅安装位置调整繁琐，在设备运行振动、反复调试拆装的过程中很容易出现传感器偏移，导致巡线阈值漂移、识别精度下降，需要反复校准参数，拖慢调试进度。这款支架在设计时首先考虑了与Tetrix构件的快速适配，底部安装板设置了多组对应Tetrix标准孔位的T型定位槽与圆形安装孔，

　　既可以通过标准T型螺栓快速锁紧在铝型材搭建的机架上，也能通过圆柱头螺钉固定在平板类搭建构件上，安装时无需额外打孔加工，直接匹配现有搭建体系的安装接口。支架的立板部分设置了两条平行的长条形调节槽，线传感器可以通过螺栓穿过调节槽固定在立板上，长槽结构允许传感器在垂直方向上进行高度调整，适配不同直径的巡线轮、不同离地间隙的机器人底盘，调试时只需松开固定螺栓即可上下滑动传感器，调整到最佳检测高度后锁紧即可，无需反复拆装整个支架。从结构强度角度考虑，支架采用立板与底板垂直连接的L型主体结构，立板顶部做了圆弧过渡处理，既避免了尖锐边角在调试过程中划伤操作人员、刮蹭线路，也能减少立板与底板连接处的应力集中，在反复拆装、

　　设备运行振动的工况下不会出现连接处断裂的问题。底板上除了对应Tetrix标准孔位的安装结构，还预留了多组不同间距的辅助安装孔，允许用户根据实际搭建需求调整支架的安装角度，比如在需要倾斜安装传感器的特殊检测场景下，可以通过辅助孔位搭配角件实现倾斜固定，拓展支架的适用场景。立板的厚度经过匹配计算，既保证了足够的支撑强度，避免传感器安装后出现立板晃动导致检测位置偏移，也不会因为厚度过大增加不必要的重量，对于对自重敏感的小型竞赛机器人来说，额外的重量增加会影响行走机构的负载与运行速度，这款支架的轻量化结构设计刚好适配这类场景的使用需求。在安装边界方面，底板的整体尺寸控制在适配Tetrix最小安装单元的范围内，不会占用过多的机架安装空间，

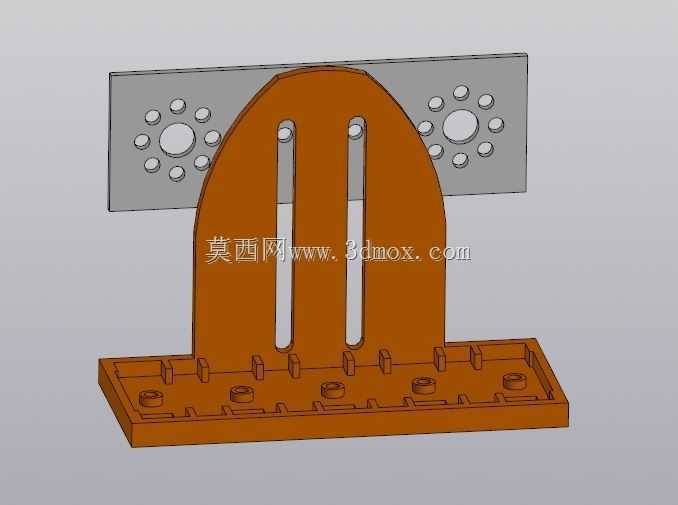

　　即使在排布密集的机器人底盘上，也能在传感器检测对应的轮组旁找到合适的安装位置，不会和驱动电机、电池、控制板等其他构件产生安装干涉。立板的高度设置预留了足够的调节余量，最低安装位置可以让传感器贴近地面满足高灵敏度检测需求，最高安装位置可以适配大直径行走轮的底盘离地间隙，覆盖绝大多数教育机器人、小型实验装置的线传感器安装需求。实际装配过程中，线传感器的接线可以顺着立板与底板的连接处排布，通过预留的扎带孔位固定走线，避免设备运行过程中线路被行走轮卷入、或者被其他运动构件刮扯导致接线松脱。从结构设计的细节来看，所有安装孔的边缘都做了倒角处理，螺栓穿入时不会因为孔边毛刺卡滞，提升装配效率，立板与底板的连接采用一体化折弯结构设计，相比拼接式的支架结构，整体刚性更好，长期使用不会出现连接松动的问题。在做三维建模时，这款支架的所有安装孔位、槽位尺寸都严格匹配Tetrix体系的标准安装规格，传感器安装孔的孔距对应主流Arduino线传感器的固定孔间距，用户拿到模型后可以直接通过3D打印或者钣金加工制作成品，无需二次调整尺寸即可直接投入使用，适配竞赛备赛、实验装置快速搭建的时效需求。
