通用DIN导轨设备安装固定支架结构

在工业电气柜、分布式电源模块、现场信号采集终端的装配场景中，DIN导轨作为标准化安装载体，其配套的挂载支架直接决定了设备安装的效率与长期运行的可靠性。这款通用安装支架，核心定位是解决非标准DIN挂载设备的快速适配问题，无需针对每款设备单独开发导轨卡扣结构，通过支架作为中间转接载体，就能让各类电源模块、信号转换单元、小型控制板件稳固卡装在标准35mm DIN导轨上。

从实际使用场景来看，车间现场的电控柜改造、实验室测试台架搭建、小型分布式工控站点布设过程中，经常会遇到部分外购设备没有自带DIN导轨安装结构的情况，以往的处理方式多是采用扎带捆绑、打孔螺丝固定，不仅装配效率低，后期设备维护拆卸也极为不便，还容易因为固定不牢在设备运行振动过程中出现移位、接线松脱的隐患。这款支架的设计，正是瞄准这类零散的适配需求，作为通用转接件完成设备与标准导轨的衔接。

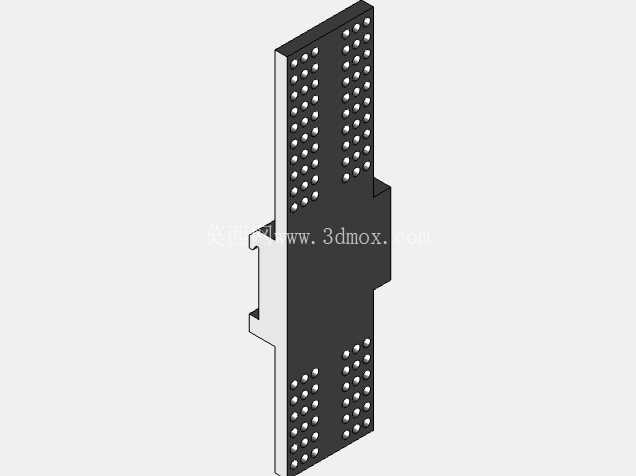

结构设计上，支架整体采用钣金冲压成型思路，主体为平直承载板，板面密集排布的阵列安装孔，适配不同孔距的设备固定需求，不管是小型开关电源的底部安装孔，还是信号隔离器的侧装固定位，都能找到对应的孔位完成锁附，无需额外打孔加工。支架一侧集成了一体式的DIN导轨卡扣结构，卡扣的卡接尺寸严格匹配标准DIN导轨的截面轮廓，卡入后能形成稳定的限位，不会出现沿导轨方向的窜动，同时卡扣预留了适度的弹性变形量，安装时只需对准导轨边缘轻推即可完成卡装，拆卸时用一字螺丝刀撬动卡扣解锁位就能快速取下，无需额外工具。

安装边界方面，支架的整体厚度控制在合理范围，不会过多占用柜内的纵深空间，对于柜内安装空间局促的场景十分友好；板面的安装孔采用等间距阵列排布，孔位间距覆盖了市面上绝大多数小型电气设备的安装孔距范围，单块支架可以同时承载1-2台小型设备的挂载，承载强度经过结构校核，能够满足常规工业电气设备的重量承载需求，不会因为长期承重出现板面变形、卡扣松脱的问题。支架的边缘做了折边强化处理，既提升了整体结构的刚性，也避免了锐边划伤安装人员手部、割破设备线缆的风险。

从设计思路的角度考量，这款支架没有做多余的结构冗余，所有结构特征都服务于安装适配与固定可靠性两个核心目标：阵列孔位解决不同设备的孔位适配问题，一体式卡扣解决与标准导轨的快速连接问题，折边结构解决薄板刚性不足的问题，没有多余的装饰性特征，完全从工程实用角度出发。在实际选型使用时，只需确认待安装设备的底部安装孔位能够与支架板面的孔位对齐，设备整体重量不超过支架的额定承载范围，即可完成适配，不需要针对导轨连接部分做额外的结构设计，能够大幅缩短非标设备的安装结构开发周期，减少现场装配的工作量。

不同于专用的设备配套导轨支架，这款通用支架的适配范围更广，不管是电源类设备、信号转换模块、还是小型的通讯采集单元，只要安装孔位匹配都能使用，在多品种小批量的设备装配场景下，能够减少不同规格支架的备货种类，降低物料管理的复杂度。卡扣部分的结构做了耐磨优化，多次拆装之后依然能保持足够的卡紧力，不会因为反复拆卸出现卡扣松动、卡接不牢的问题，适配工业现场设备频繁调整、维护的使用需求。板面的孔位采用通孔设计，固定螺丝可以从正面直接锁入设备底部的安装螺孔，安装操作空间充足，不会出现螺丝锁附困难的情况。
