覆膜机侧持定位安装结构件设计

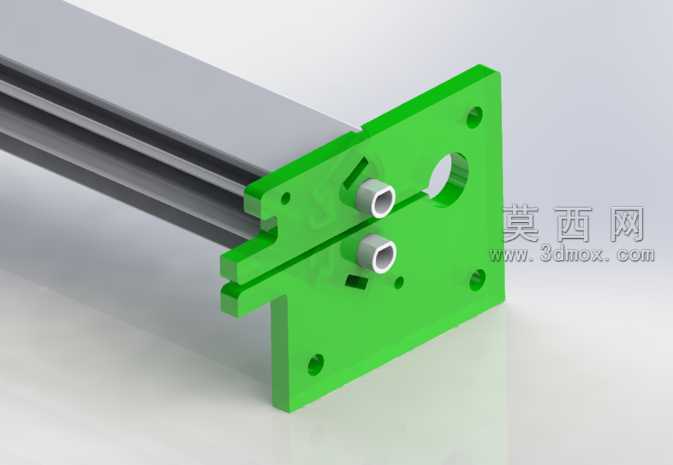

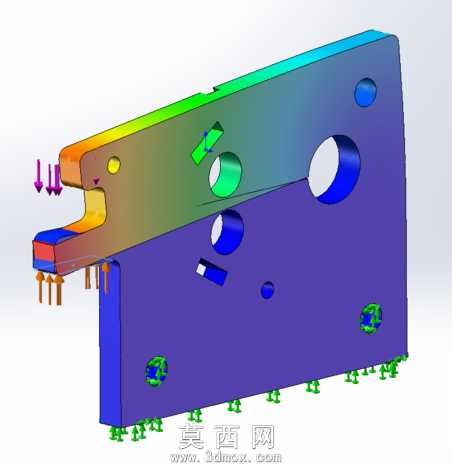

本结构件为针对碳粉转印多氯联苯生产场景定制的覆膜机侧持定位组件，整体采用三维参数化建模方式完成全流程设计，建模过程中先通过逆向工程手段获取配套铝型材导轨的真实截面轮廓，将扫描得到的点云数据导入三维建模环境后，经过点云降噪、特征线提取、曲面重构等步骤还原导轨的精确外形，再以此为基准进行侧持件的结构匹配设计，确保组件与标准铝型材导轨的装配间隙控制在合理公差范围内，实现滑动顺畅无卡滞的装配效果。模型渲染阶段采用哑光工程塑料材质模拟实际加工使用的绿色玻纤增强尼龙板材，金属导轨部分赋予磨砂阳极氧化铝材质，通过调整环境光、反射强度与粗糙度参数，还原零件真实的质感表现，渲染视角采用斜向等轴测角度，清晰展示零件的整体外形、安装孔位与对接结构。结构设计上，该侧持件采用一体式平板基座加双侧卡爪的布局，基座上预留四个对称分布的沉头安装孔用于组件整体固定，中部开设大尺寸圆形过孔供覆膜辊轴穿过，前端设置两个带圆弧过渡的管状导向柱用于穿设覆膜定位销，卡爪部分设计为上下对称的分叉式卡合结构，可直接卡入铝型材导轨的滑槽内，同时在卡爪与基座的衔接位置预留微调间隙，通过调整安装位置即可实现覆膜机辊隙的无级调节，解决了低成本覆膜机在较高温度工况下耐用性不足、无法适配较厚PCB基材加工的问题。设计过程中充分考虑了零件的加工工艺性，所有棱角位置均添加了合理的工艺圆角，避免应力集中导致的零件开裂，安装孔位的尺寸公差按照注塑件的通用加工精度进行设定，无需二次加工即可直接装配使用，整体结构紧凑，安装调试便捷，可有效提升碳粉转印生产过程中覆膜工序的稳定性与基材适配范围。
