3D打印机性能校验用斜面测试构件

　　在桌面级FDM3D打印的日常生产与设备调试场景中，这类斜面测试构件是校验设备成型能力的核心工装之一，很多刚完成组装、更换喷嘴、调整步进电机电流或者更换新耗材的设备，都需要通过这类测试件来验证实际成型精度，避免批量打印工件时出现大面积翘曲、层间错位、斜面台阶纹超差等问题。不同于常规的立方体校准块，这个测试构件采用了多段连续变角度的斜面拼接结构，从接近垂直的陡面到小角度缓坡依次过渡，能够一次性覆盖3D打印过程中最容易出现成型缺陷的几个角度区间。设计这类测试件的时候，首先要考虑的是打印过程中无需额外添加支撑结构，所有斜面的角度都控制在FDM工艺自支撑角度阈值以上，也就是通常所说的45度临界角上下浮动调整，

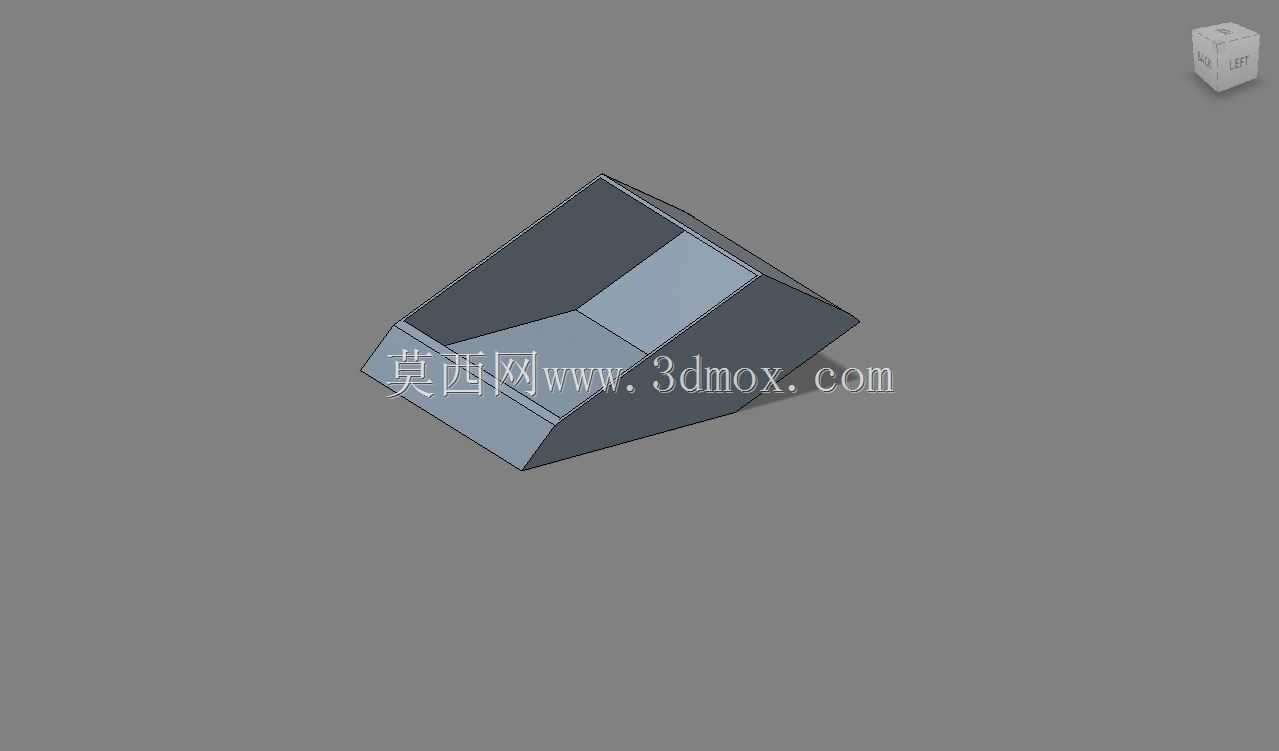

　　这样既能够测试设备在无支撑条件下的斜面成型质量，也不会因为支撑拆除留下的痕迹影响测试结果的判断。整个构件的外轮廓采用了对称式的棱台拼接形态，底部是平整的安装贴合面，打印时直接贴合热床平台，不需要额外做底座或者 raft 结构，能够直接反映第一层打印的附着力与平台调平效果，底部的平面度误差可以直接通过观察第一层走线的均匀度、边缘是否翘边来判断，不需要额外借助量具就能快速识别平台调平是否到位。构件上不同斜率的斜面段，分别对应不同的打印工况：接近垂直的立面段可以测试挤出机的回抽精度，观察是否存在拉丝、垂料的问题；中等角度的斜面段可以测试层厚设置与挤出量的匹配度，观察台阶纹的均匀程度，是否存在局部过挤出或者欠挤出导致的坡面凹凸；

　　小角度的缓坡段则是测试设备在低速打印斜面时的Z轴进给精度，是否存在Z轴丢步导致的层纹错位，以及冷却风扇的风量是否足够，避免缓坡位置因为耗材冷却不充分出现坠瘤。从安装边界来看，这个测试件的整体尺寸控制在100mm见方以内，高度不超过60mm，既能够覆盖常规桌面级3D打印机的中心打印区域，不会因为靠近平台边缘导致的成型误差影响测试结果，又不会因为尺寸过大浪费打印耗材与时间，单次打印时长控制在40分钟到1小时之间，非常适合设备调试后的快速校验。在实际使用过程中，打印这个测试件不需要调整特殊的打印参数，直接使用设备日常生产的常规参数打印即可，这样得到的测试结果才能够反映设备日常生产的真实状态，打印完成后可以通过目视观察各个斜面的成型质量，

　　也可以借助塞尺、角度尺测量各个斜面的实际角度与设计值的偏差，判断设备的几何精度是否达标。很多3D打印从业者在日常设备维护中，都会定期打印这类测试件，尤其是在更换了不同材质的耗材，比如从PLA切换到PETG或者ABS的时候，不同耗材的冷却收缩率、熔融温度都有差异，通过这个测试件可以快速调整对应的打印温度、冷却风量、打印速度等参数，确保后续批量生产的工件尺寸精度与表面质量符合要求。这类测试构件的结构设计没有多余的冗余特征，所有的棱边都做了微小的倒角处理，避免打印过程中尖锐边角出现翘曲，同时也不会因为倒角过大影响斜面角度的测试准确性，各个斜面之间的过渡棱线清晰，打印完成后棱线的锐利程度也可以作为判断设备挤出精度与定位精度的参考指标，如果棱线出现模糊、偏移，就说明X/Y轴的皮带张紧度或者步进电机的电流设置存在问题，需要进一步调整。
