齿轮电机配套SBGM系列橡胶行走轮

　　这款轮体结构主要面向小型齿轮减速电机的末端行走执行场景，常见于桌面级移动小车、轻型AGV转运单元、教学实训机器人、小型巡检设备以及3D打印自制移动平台中。在这类设备里，电机输出轴往往直接承担轮体驱动任务，轮芯既要把电机扭矩可靠传递到外圈触地部位，又要在频繁启停、小半径转向、轻微颠簸的工况下保持同轴度，不能出现打滑、松旷或偏心摆动。

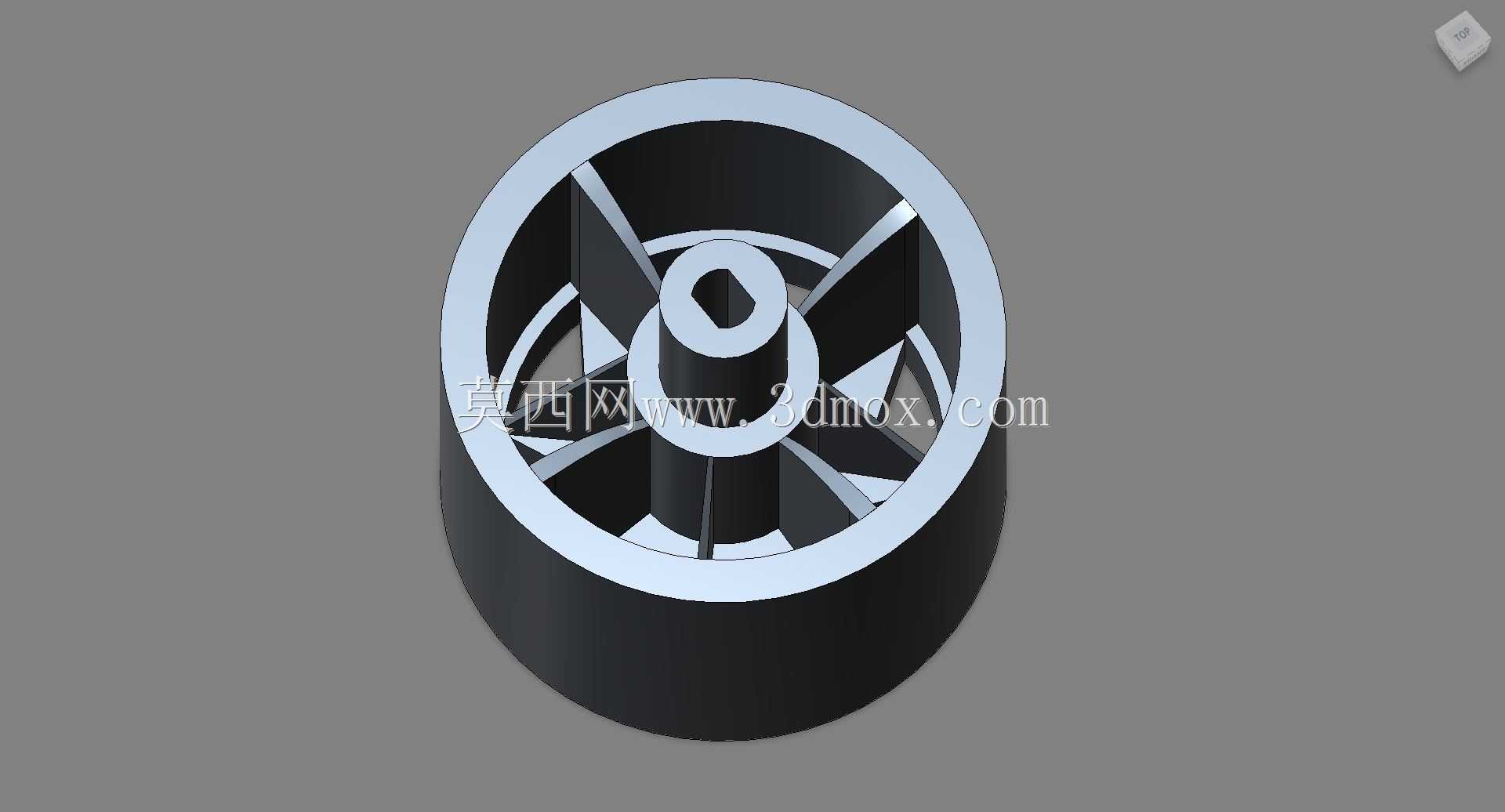

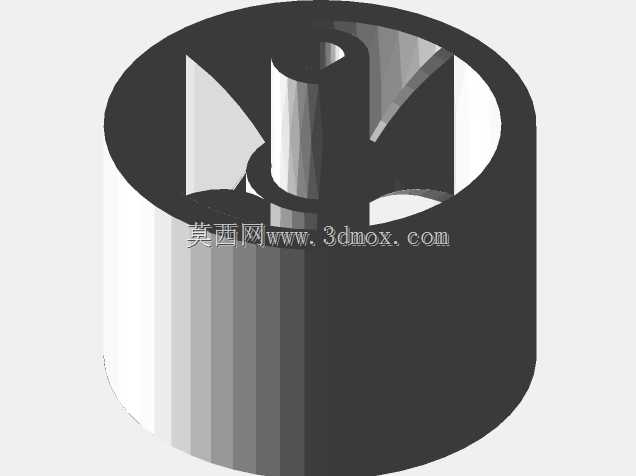

　　从结构上看，该件采用轮毂与外圈一体化的轮式造型，外部为圆柱触地面，轴向宽度适中，能够在平整地面上提供连续接触带。相比窄边滚轮，这种宽面轮体在低速行走时压强更低，经过拼接地板、薄线缆、细小颗粒时不容易被卡死；相比完全实心的厚轮，它在中部保留了较大的镂空空间，轮辐之间形成多道空腔，既减少材料堆积，也让轮体在受侧向挤压时具备微量变形余量。

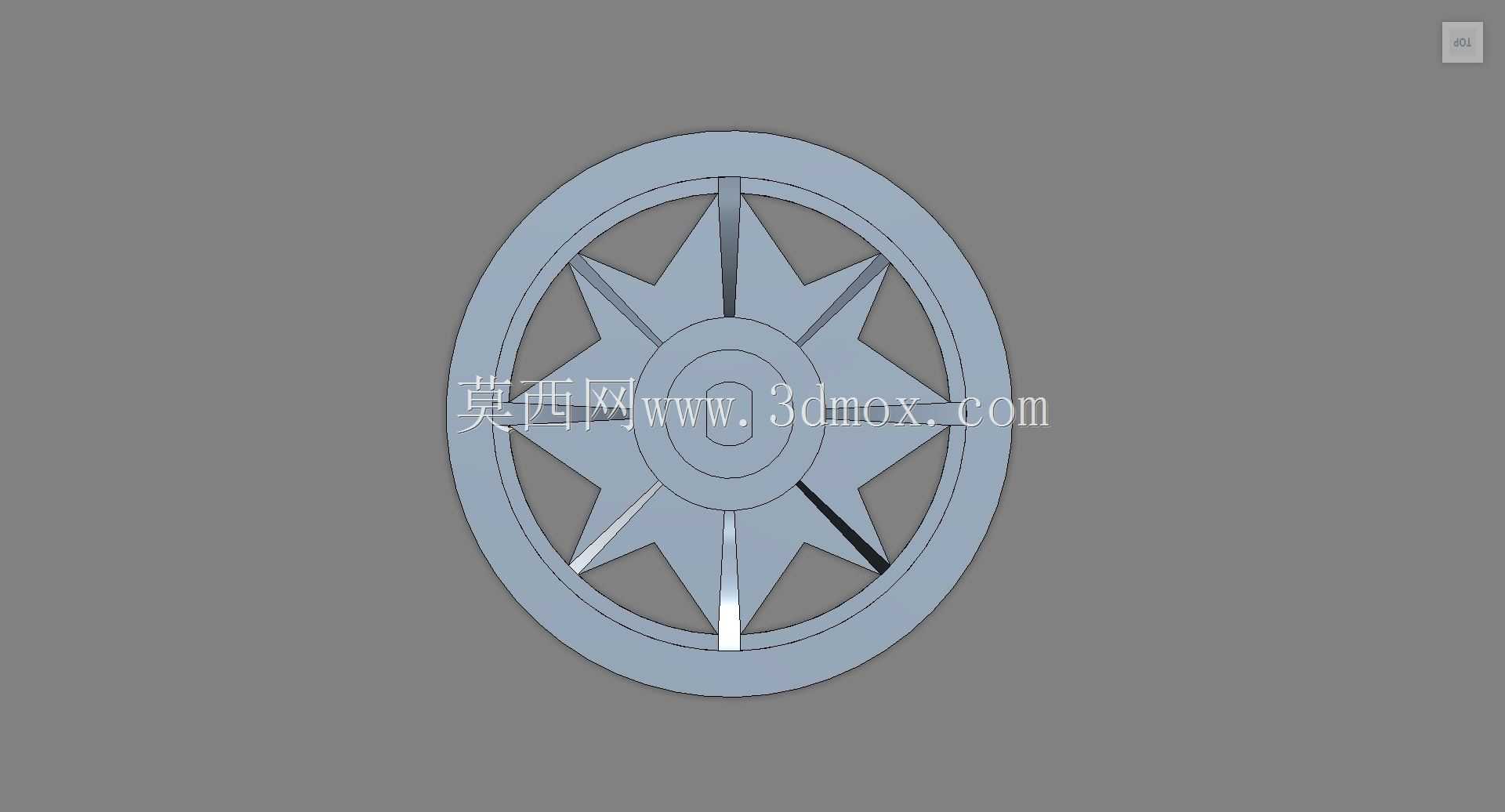

　　轮芯位置设置了与齿轮电机输出端匹配的轴孔，孔型并非简单圆孔，而是带有防转特征的异形截面。这样设计的目的很直接：小型齿轮电机输出轴通常依靠截面形状传递扭矩，如果只靠圆孔加顶丝，在正反转切换时容易产生周向间隙。异形轴孔能够与电机轴形成形状配合，启动瞬间扭矩由接触面承担，轮体与轴之间的微动磨损更小，装配后也更容易保证相位一致。

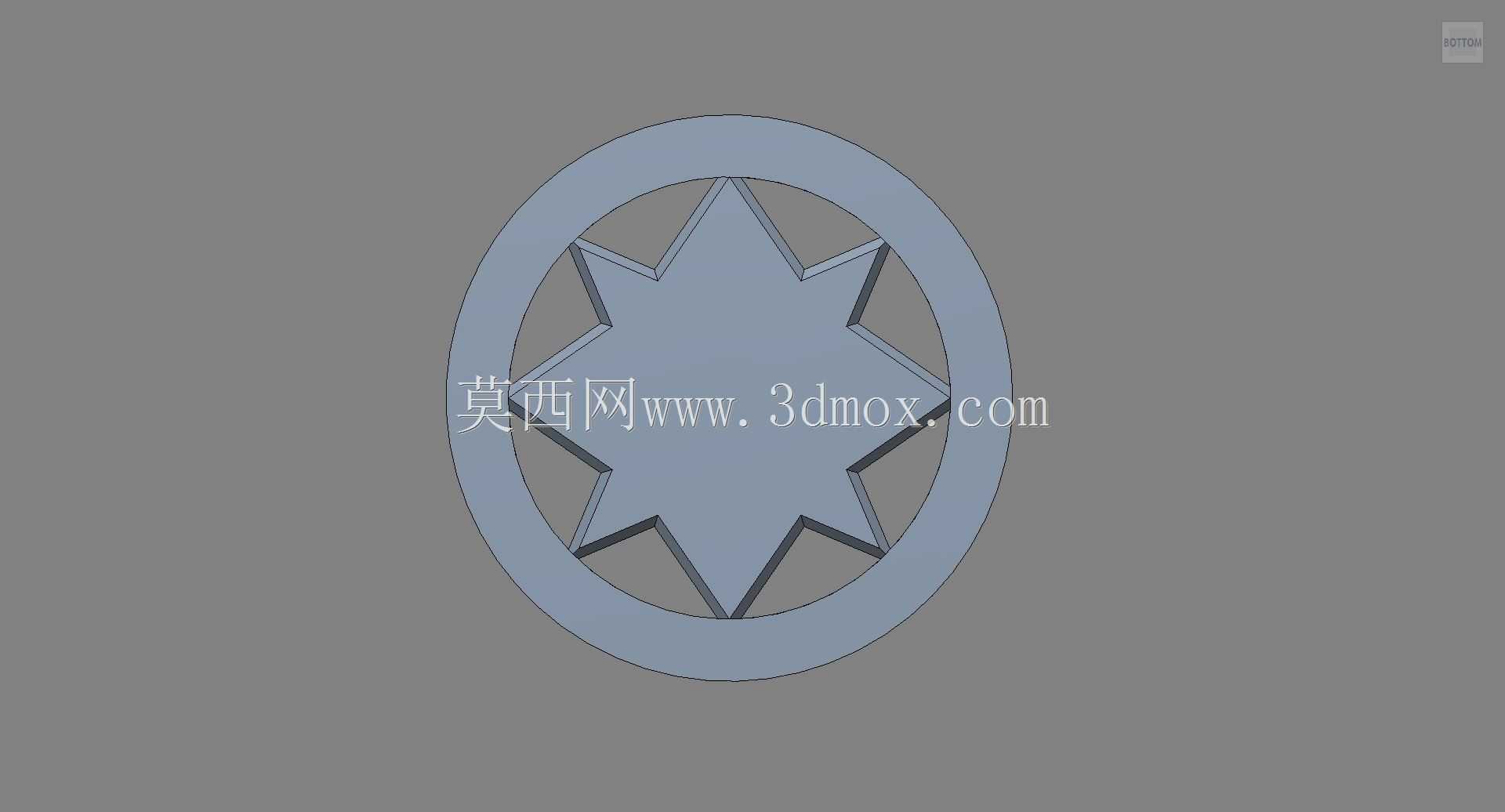

　　中心轮毂向外延伸出多根轮辐，轮辐沿圆周均匀布置，把中央受力区与外侧轮缘连接起来。轮辐并不是单纯为了减重而开设孔洞，它同时承担抗弯和传力作用：电机扭矩从中心轴孔输入后，经轮毂扩散到各根轮辐，再传递到外圈；地面反力则从外圈经轮辐回传到中心轴。均匀分布的辐条可以让受力路径对称，避免单侧刚度过高导致转动时出现周期性跳动。

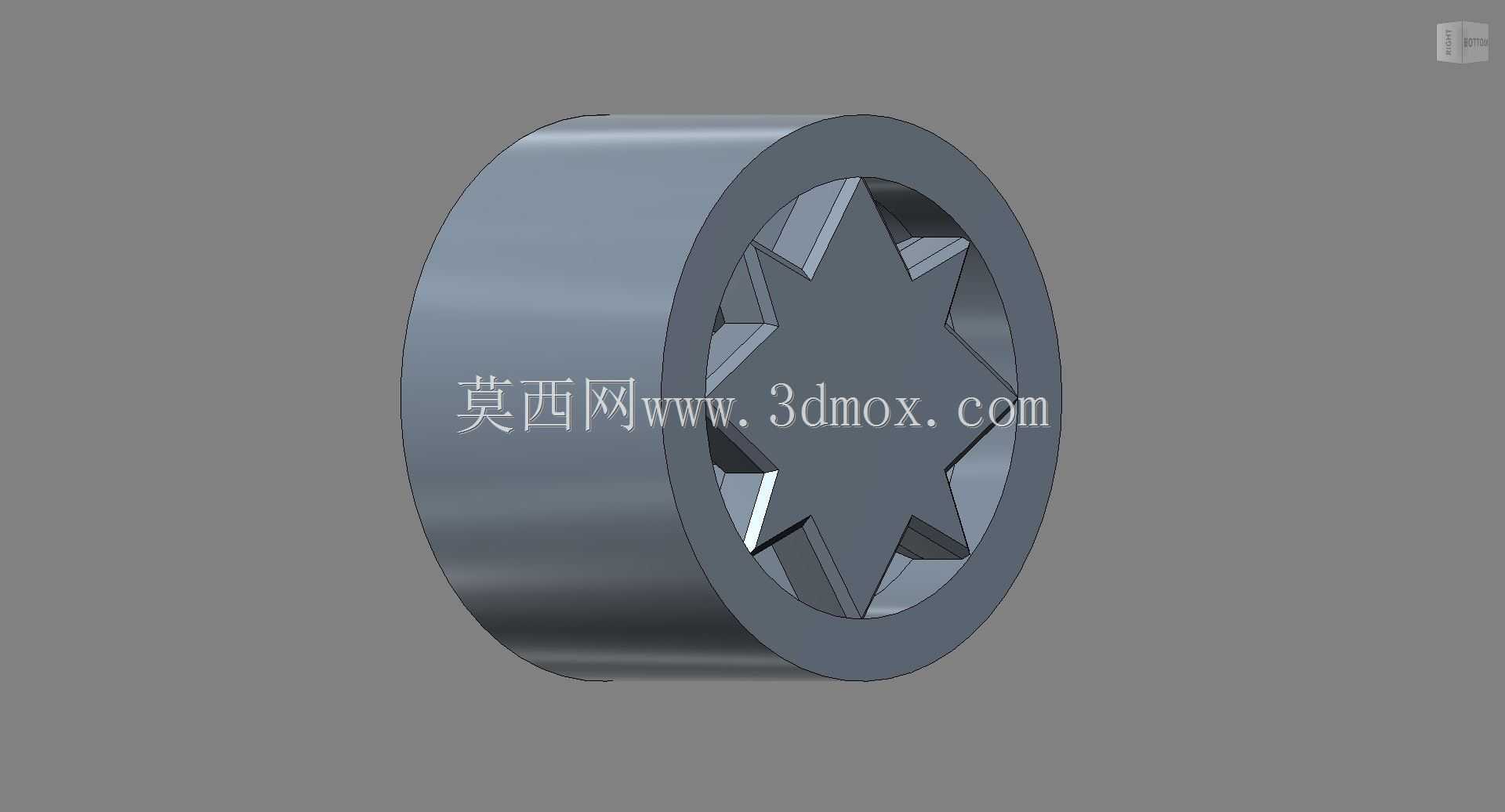

　　外圈触地部位采用连续圆柱面，没有开设胎纹，这种处理更适合室内硬质路面。光滑轮面在瓷砖、环氧地坪、木板、亚克力板等表面滚动阻力较小，控制里程误差时也更容易标定。若应用场景需要越障或在粉尘较多的地面行走，可在后续改型中于外圈增加浅槽或包覆高摩擦材料，但当前结构更强调紧凑、低噪声和稳定直线行走。

　　设计思路上，该轮体把安装接口、传力骨架和接触外圆整合在同一零件中，适合通过增材制造方式快速制作。轮缘壁厚需要兼顾耐磨性与成型稳定性：过薄会在长时间摩擦后出现明显磨痕，过厚则增加轮体惯量，使小型齿轮电机启动负担变大。中央轮毂区域则应保持足够壁厚，因为轴孔配合面是应力集中位置，频繁正反转时不能出现孔口扩张或裂纹。

　　安装边界方面，轮体轴向长度应小于电机安装位两侧可用空间，装配后轮体外侧面不能与车架侧板、传感器支架或线束发生摩擦。轮体外径决定小车离地高度，也影响单圈行走距离；在同一电机转速下，外径增大会提高线速度，但会降低输出牵引力，因此选型时不能只看外形，还要结合齿轮电机减速比、输出扭矩和整车重量核算。轴孔尺寸需与电机输出端严格对应，异形截面的方向也要在装配时与电机轴一致，压入时应保持轮体与轴线垂直，避免斜装造成轴承偏载。

　　在实际建模时，外圆、轮毂和轴孔应保持同一回转基准，轮辐阵列角度需要均匀分布，相邻辐条之间的镂空边缘应设置过渡圆角，减少打印层间应力集中。若用于批量加工，可将轮芯改为注塑件并在外圈包覆弹性材料；若用于样机验证，则可直接采用耐磨耗材打印，再通过实车行走检查轮面偏摆、轴孔间隙和转向阻力。整体结构不复杂，但对小型移动设备的行走稳定性、传动可靠性和空间布置有直接影响。
