大疆S1000无人机云台定制支撑固定件

　　这款支撑件是针对大疆S1000八旋翼航拍无人机的云台挂载需求开发的定制化结构件，主要用于解决航拍作业中云台与机架主体的刚性连接问题，避免飞行过程中云台出现不必要的晃动、位移，保障航拍成像的稳定性。在实际航拍作业场景里，不管是低空测绘、影视航拍还是电力巡检作业，无人机在进行航线飞行、转向、升降动作时，机架会产生不同频率的振动，同时气流扰动也会带来额外的载荷，普通的通用挂载支架往往难以匹配S1000机架的安装孔位，容易出现安装间隙，长期使用后连接位置松动，直接影响云台增稳效果，甚至出现云台脱落的风险，这款定制支撑件就是针对这类实际作业痛点设计的。

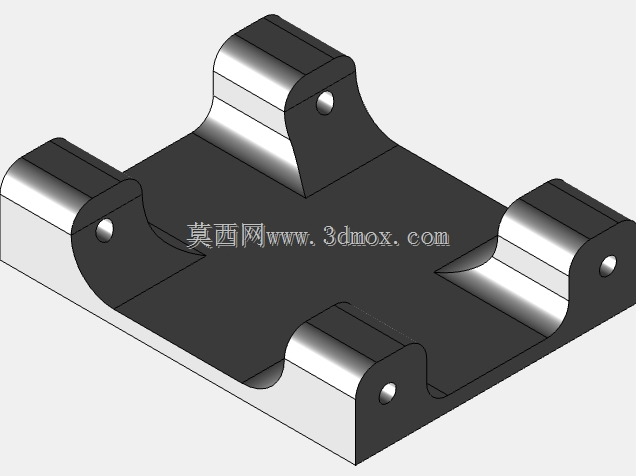

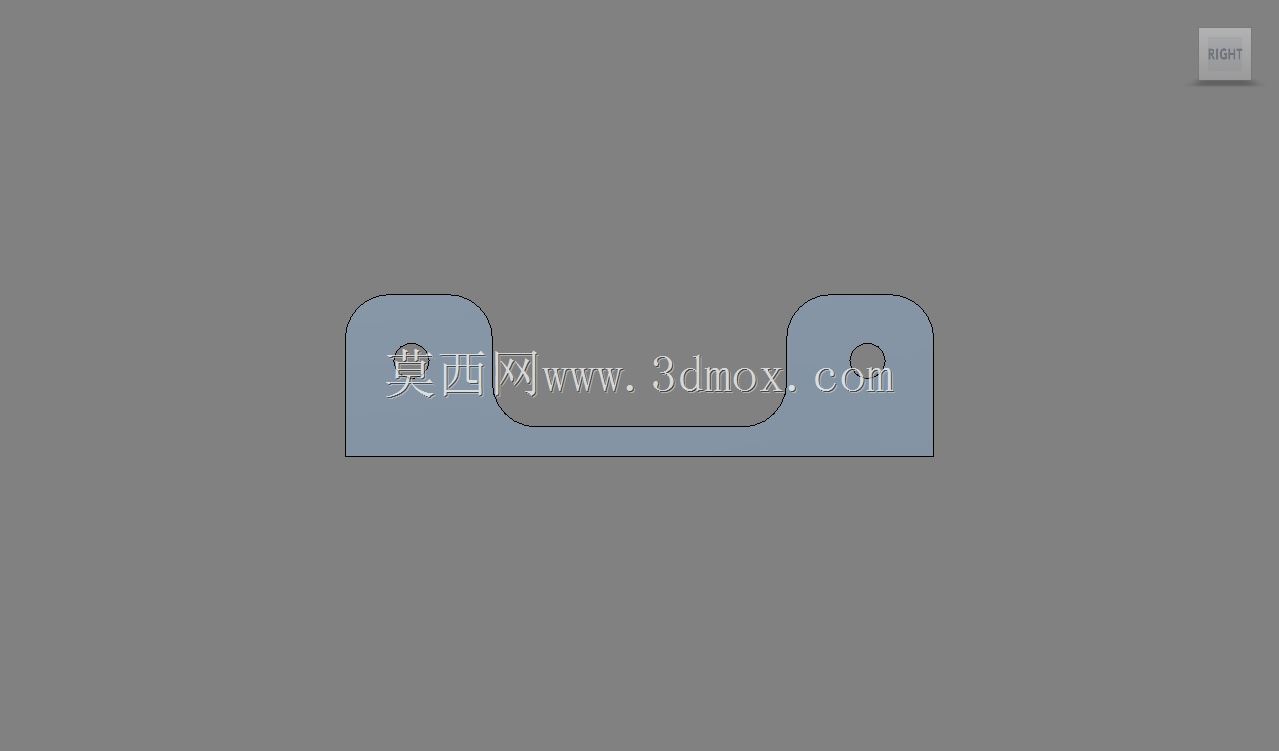

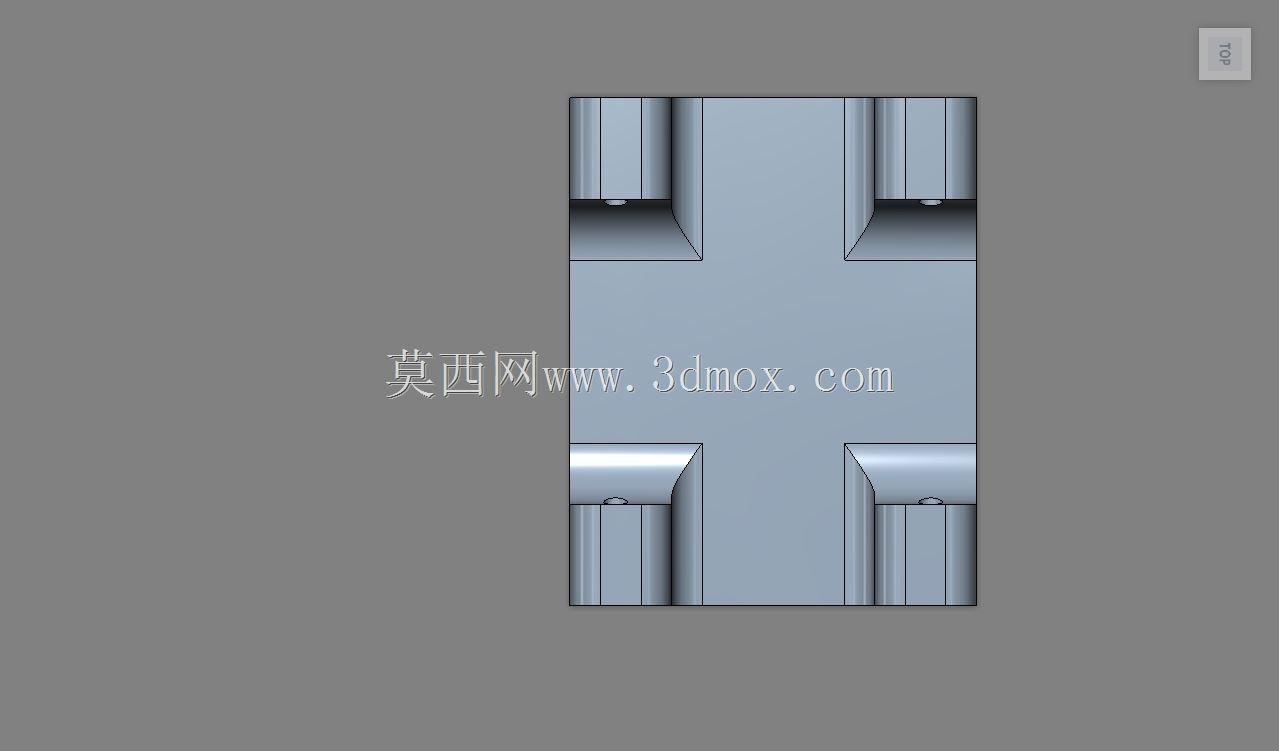

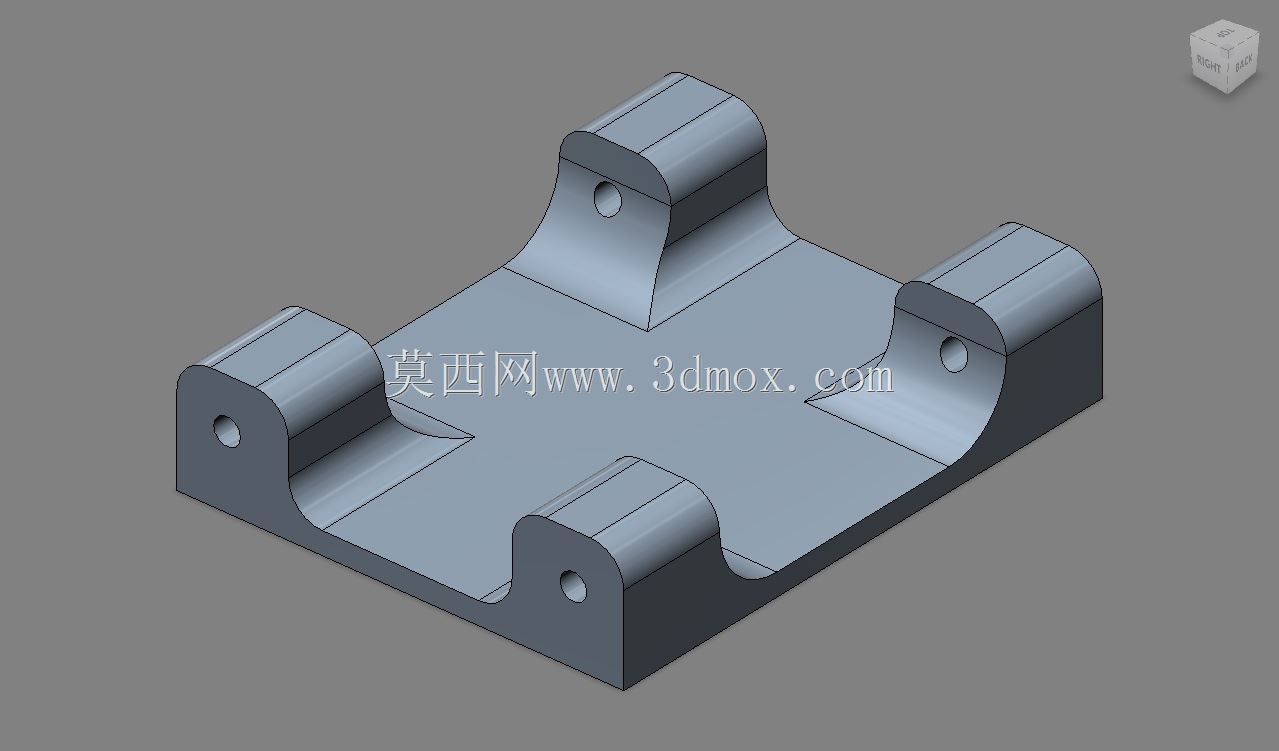

　　从结构设计思路来看，整个支撑件采用对称式U型弯折结构，两端的安装凸台分别对应机架侧和云台侧的固定点位，凸台上预留的沉头安装孔可以让固定螺丝完全沉入结构件内部，不会出现螺丝凸起干涉周边线路或者结构的问题。中间的连接段做了等厚度的平直过渡，没有多余的冗余结构，在保证结构强度的前提下尽可能降低自身重量，毕竟无人机挂载的每克重量都会影响续航时间和飞行机动性，设计时特意对非受力区域做了壁厚优化，避免不必要的材料堆砌。两端凸台的位置经过反复适配调整，安装后可以让云台的重心刚好落在机架的中心挂载轴线上，不会出现偏心载荷，减少飞控系统的姿态修正负担，飞行过程中整机的姿态稳定性会更好。

　　从安装边界来看，这款支撑件的整体外形完全贴合S1000机架起落架上方的挂载空间，安装后不会突出到起落架外侧，也不会和机臂的折叠结构产生干涉，无人机收纳时不需要拆卸这个支撑件，直接折叠机臂就可以放入收纳箱，减少外场作业的拆装工作量。两端安装孔的孔位公差控制在0.1mm以内，和原厂安装点位完全匹配，不需要额外对机架或者云台进行打孔、打磨修改，直接用配套的标准螺丝就可以完成固定，安装过程不需要特殊工装，外场更换也只需要常规内六角扳手就可以操作。支撑件的两个弯折过渡位置做了圆弧过渡处理，没有尖锐的直角应力集中点，在承受飞行过程中的交变载荷时，不会在弯折位置出现应力断裂的问题，结构强度可以满足大载重云台的挂载需求，即使搭载全画幅相机的专业云台，在高速飞行或者阵风环境下也能保持足够的连接刚性。

　　实际使用中，这款支撑件除了基础的连接固定作用，还可以在一定程度上阻隔机架电机传递到云台的高频振动，因为整个结构的固有频率经过设计调整，避开了电机运转的常用振动频率区间，不会和机架振动产生共振，相当于在机架和云台之间增加了一道刚性隔振屏障，配合云台自身的增稳结构，可以进一步提升航拍画面的清晰度，减少画面出现果冻效应的概率。对于经常在外场执行航拍任务的团队来说，这种定制化的支撑件不需要现场调整适配，安装后就可以直接投入作业，相比通用型的可调支架，减少了很多现场调试的时间，也避免了可调结构长期使用后出现的锁紧失效问题，可靠性更适合高频次的作业场景。
