多伊奇连接器金属剪辑固定件三维设计

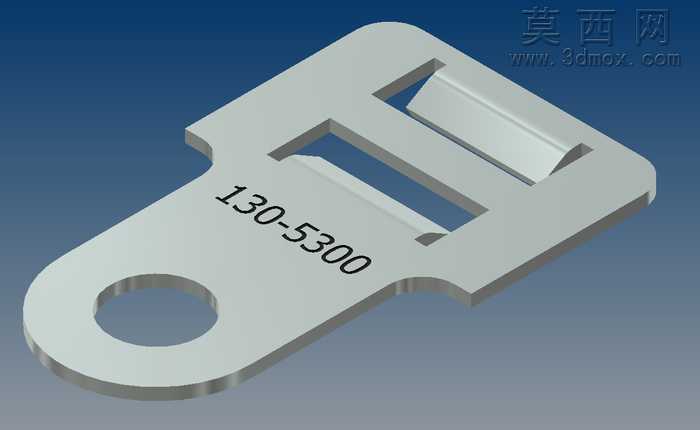

本作品为多伊奇连接器配套的剪辑固定金属件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循冲压钣金件的成型工艺逻辑，对零件的每一处结构尺寸都做了工艺合理性校验。从模型结构来看，零件整体为薄金属板材冲压成型，主体轮廓采用流畅的过渡曲线设计，一端设置圆形安装通孔，用于穿设紧固件实现零件的定位安装，孔位边缘做了微小的倒角处理，既消除冲压后的锐边毛刺风险，也能提升安装时的配合顺滑度。零件主体区域设置两处对称的矩形镂空槽结构，槽位的尺寸经过精准计算，既能够减轻零件自身重量、减少原材料消耗，也为卡扣的弹性形变预留出充足的活动空间，保证卡扣装配时拥有合适的弹性张紧力，避免出现装配卡滞或者连接松脱的问题。零件表面的数字标识采用实体凸雕工艺建模，标识清晰规整，不会因为长期摩擦出现标识模糊的问题，便于生产过程中的零件识别与装配分拣。材质设定上选用常用的冲压镀锌钢板材质，渲染过程中还原了金属板材的哑光银白质感，对边缘的冲压圆角、表面的细微纹理都做了真实的材质表现，能够直观呈现零件加工完成后的真实外观效果。设计过程中充分考虑了零件的实际使用场景，卡扣部位的弯折角度经过反复调整，既保证与连接器主体卡接时的扣合强度，能够承受日常使用中的拉扯、震动外力，也兼顾了装配操作的便捷性，无需额外工具即可快速完成卡装作业。整体模型的结构完全符合量产冲压件的设计规范，没有出现违背冲压工艺的负角、过薄壁厚等不合理结构，所有折弯处的内R角都匹配对应板材厚度的工艺要求，能够直接用于后续的模具开发与生产加工参考，模型的每一处尺寸都经过参数化约束，可根据实际使用需求快速调整对应尺寸参数，适配不同规格的多伊奇连接器固定需求。
